LEÍRÁS

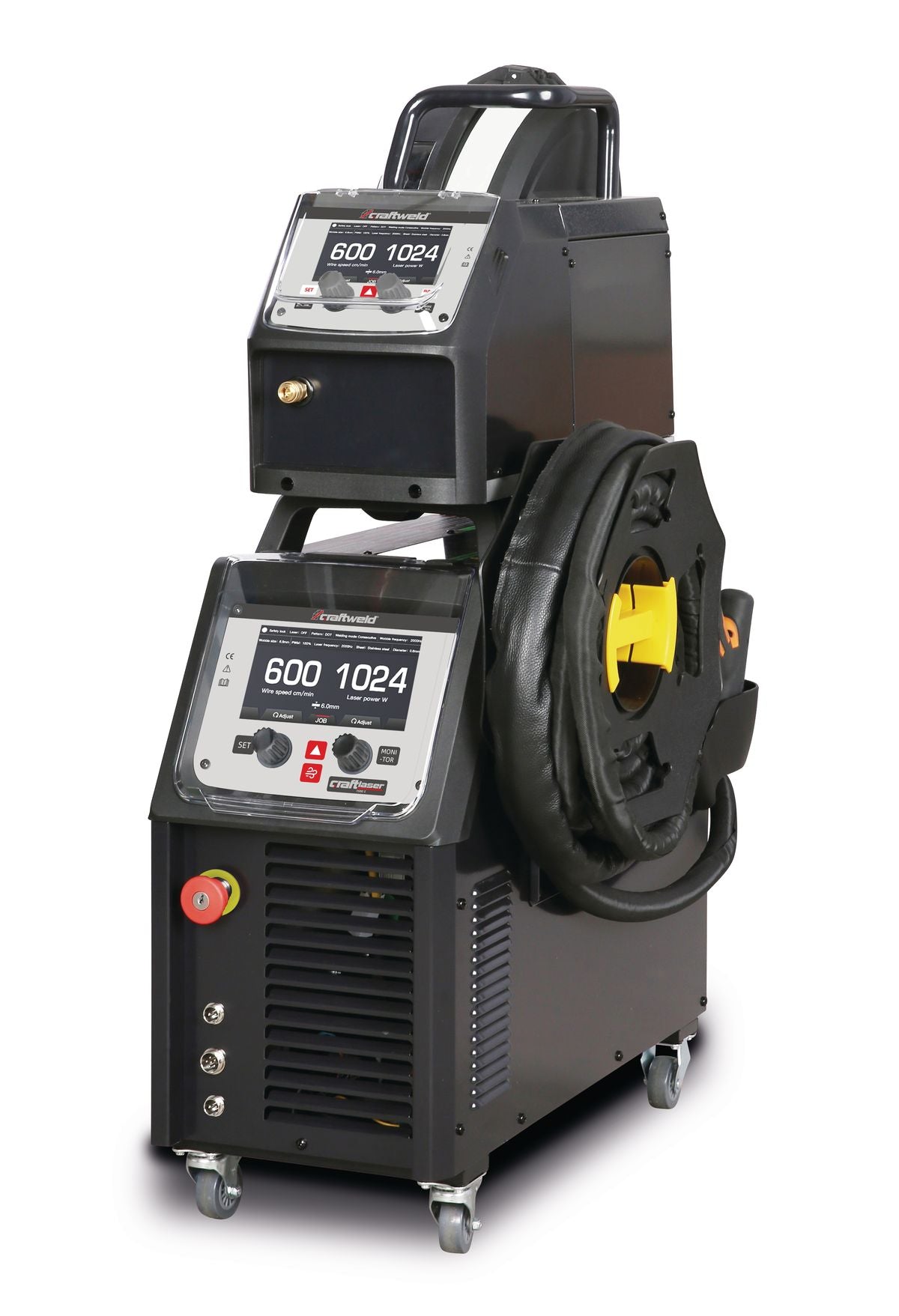

Innovatív hegesztési eljárás nagy pontosságú és erős lézersugárral
Acél, rozsdamentes acél, alumínium, sárgaréz stb. problémamentes hegesztése.
A lézerpisztoly fejcserélésével a géppel lézeres tisztítást is lehetséges végezni 100 mm szkennelési szélességig,
továbbá vékony anyagok kézi lézervágására is alkalmas.
Nagy megtakarítási lehetőség a három-négyszer gyorsabb hegesztésnek és a hibaarány maximális potenciális csökkentésének köszönhetően
Rendkívül finom és tiszta hegesztési varratok lehetségesek a hagyományos hegesztési eljárásokhoz képest lényegesen nagyobb hegesztési sebesség ellenére
A munkadarab alacsony hőterhelése a koncentrált lézersugárnak köszönhetően
Egyszerű kezelés lézeres hegesztőpisztollyal és automatikus huzalelőtolással. Kiváló minőségű hegesztési varratok minimális hegesztési tapasztalattal is
Kétcsatornás biztonsági áramkör: érintkezőbilincs a munkadarabhoz és az ajtóérintkező kapcsolójának felügyelete
A huzalelőtoló egységet tartalmazza az ár
Be/ki kapcsoló a huzalelőtoláshoz közvetlenül a lézerpisztolyon
Könnyű kezelés a nagy színes kijelzőnek és az egyszerű vezérlőgomboknak köszönhetően
A gép a huzalelőtoló házon és a gépen lévő vezérlésről is működtethető - maximális rugalmasság!
A lézeres hegesztés előnyei a hagyományos hegesztési eljárásokhoz képest: kisebb anyagtorzulás, tisztább hegesztési varrat, nincs fröcskölés, költséghatékonyabb, akár dupla huzalelőtolóval is működtethető az egyedi technológiával a széles hegesztési varratok számára
ALAPVETŐ FUNKCIÓK:
- Lézeres hegesztés
- Lézeres pontozó hegesztés
- Lézeres tisztítás
- Lézeres vágás
MŰSZAKI ADATOK
Méretek és tömeg
Hosszúság (termék) kb.750mm
Szélesség/mélység (termék) kb.600mm
Magasság (termék) kb.1000mm
Nettó tömeg kb.130kg
Huzalelőtoló 11,5kg
Beállítási tartomány 5 – 1500W
Elektromos adatok
Tápfeszültség 230V Hálózati frekvencia 50Hz
Huzalelőtolás
hegesztő huzalok
acél 0,6 - 1,6 mm,
rozsdamentes acél 0,6 - 1,6 mm
alumínium 1,0 – 1,6 mm
Huzalelőtoló egység 4 Görgővel szállítva
Huzalelőtolási sebesség 0,25 – 6m/perc
Elektromos csatlakozás
Csatlakozókábel hossza 10 m
Bemeneti áramfelvételi teljesítmény 4,8 kW
Kimeneti lézer teljesítmény 1,5 kW
Léghűtéses rendszer
Lézer
Wobble (pásztázás) 0 – 5mm
Spektrumszélesség 3 – 4nm
Piros vezetőlézer teljesítmény 200µW
Max. Átlagos teljesítmény Látható sugár 0,2mW
Max. Átlagos teljesítmény Láthatatlan lézer sugár 1500W Hullámhossz tartomány Látható piros jelölő lézer sugár 640±10nm
Hullámhossz-tartomány Nem látható fiber lézersugár 1080±10nm
Lézerosztály Látható sugár 2
Lézerosztály Láthatatlan sugár 4
Hegeszthető anyagvastagság
acél 0,8-6 mm,
rozsdamentes acél 0,8-6 mm,
alumínium 0,8 – 4mm
SZÁLLÍTÁSI TARTALOM
Hegesztőpisztoly (kiegészítő lézertisztításhoz, lézervágáshoz)
Gáztömlő 4 m
5 védőlencse lézeres hegesztőpisztolyhoz
2 előtológörgő 0,8 / 1,0 V-horony
2 előtológörgő 1,0 / 1,2 V-horony
2 előtológörgő 1,2 / 1,6 V-horony
2 előtológörgő 0,8 / 1,0 U-horony
2 előtológörgőő 1,0 / 1,2 U-horony
2 előtológörgőő 1,2 / 1,6 U-horony
3 fúvóka AS-12 lézeres hegesztőpisztolyhoz
3 fúvóka ES-12 lézeres hegesztőpisztolyhoz
3 db BS-16 fúvóka lézeres hegesztőpisztolyhoz
3 vágófúvóka
Lézeres tisztító tartozékok
Szűrőnyomás szabályozó 1/4" 16 bar
Dugaszolható csatlakozó 1/4" AG külső menettel
Dupla csatlakozó G 1/4" x G 1/4"
FS 1 Lézersugár szűrésére alkalmas arcvédő (arany szin)
