37 kW-os PM VSD hajtása, 16 bar üzemi nyomása és 4,5 m³/perc légszállítása tiszta, száraz sűrített levegőt biztosít a 20 kW feletti lézervágók intenzív, folyamatos és üzembiztos működéséhez.

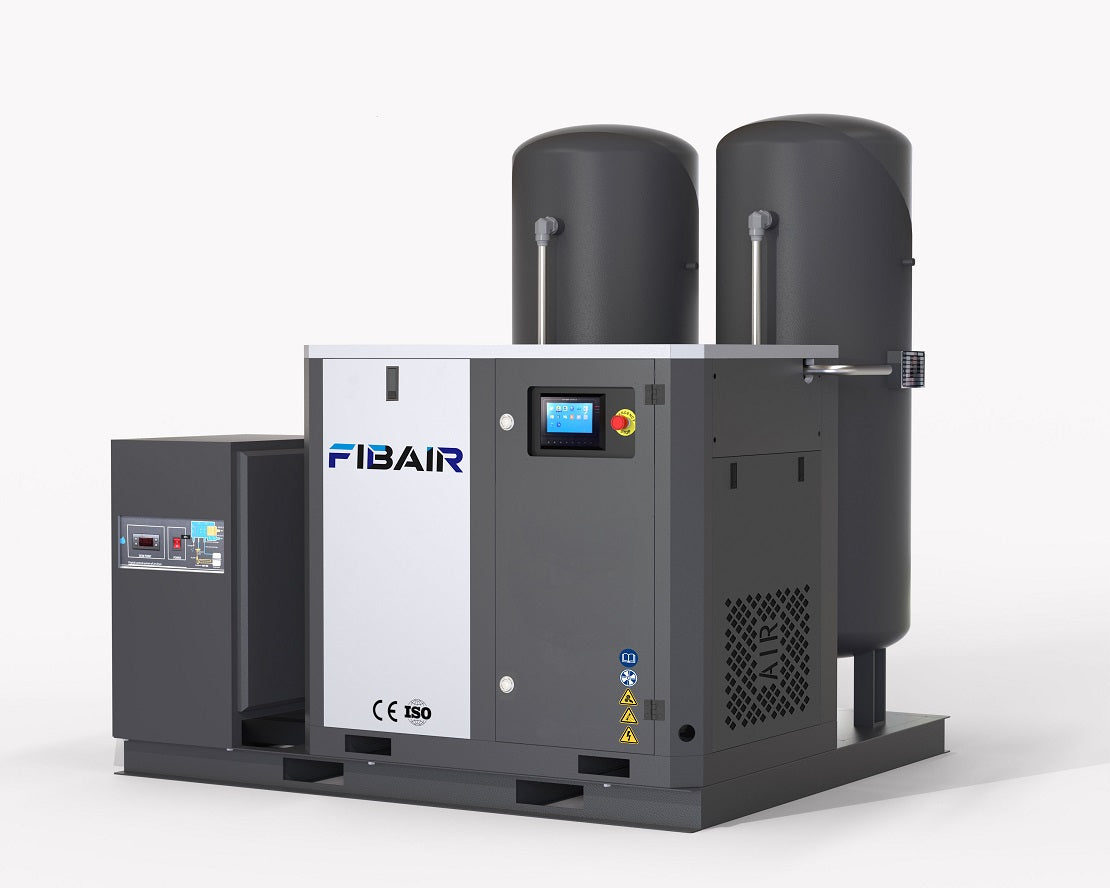

A FIBAIR Laser-50PV/16 nagy teljesítményű lézervágó gépek sűrítettlevegő-ellátására kialakított, közös alapkeretre szerelt komplett kompresszorrendszer. A berendezés a PM VSD csavarkompresszor mellett a levegő tárolásához, szárításához és többlépcsős tisztításához szükséges egységeket is tartalmazza.
A 37 kW-os kompresszor 1,6 MPa, azaz 16 bar üzemi nyomáson 4,5 m³/perc levegőszállítást biztosít. Nagy légszállításának köszönhetően alkalmas a 20 kW feletti lézervágó gépek fokozott levegőigényének kiszolgálására.
Az állandó mágneses, frekvenciaváltós PM VSD hajtás a pillanatnyi levegőigényhez igazítja a motor fordulatszámát. Ez mérsékli az üresjárati veszteségeket, csökkenti az indítási áramcsúcsot, és a gyártói katalógus szerint változó levegőigény mellett akár 30%-os energiamegtakarítást is lehetővé tehet.
A két, egyenként 600 literes légtartály összesen 1200 literes tárolókapacitást biztosít. A nagy tartálytérfogat kiegyenlíti a lézervágás közben jelentkező fogyasztási ingadozásokat, stabilizálja a hálózati nyomást és csökkenti a kompresszor gyakori terhelésváltásait.
A hűtveszárító, a moduláris adszorpciós szárító és a CTAXF rendszerű ötfokozatú precíziós szűrés tiszta, száraz levegőt biztosít. Ez védi a lézervágó gép optikai elemeit, fúvókáját, szelepeit és pneumatikus rendszerét a nedvességből, olajból és szilárd részecskékből eredő szennyeződésektől.
A kompresszor 4,5 m³/perc levegőszállítása nagy teljesítményű lézervágó gépek ellátására, illetve az együttes levegőigénytől függően több berendezés kiszolgálására is lehetőséget ad. A komplett rendszer minden fő részegysége közös, merev acél alapkeretre kerül, ami megkönnyíti a szállítást, a telepítést és a csatlakoztatást.
A katalógus 50 HP teljesítményű kompresszorhoz a MAD-5 moduláris adszorpciós szárítót rendeli, amelynek feldolgozási kapacitása 5 m³/perc, harmatpontja pedig -40 °C. Kapacitása meghaladja a kompresszor 4,5 m³/perc névleges légszállítását.
A C–T–A–X–F fokozatokból álló szűrőrendszer eltávolítja a port, a vizet és az olajaeroszolt. Az X osztályú olajleválasztó szűrőnél a gyártó 0,001 ppm maradék olajtartalmat ad meg, míg az F osztályú végszűrő szűrési finomsága 0,01 µm.
Műszaki és technikai adatok:
Általános adatok:
Modell: Laser-50PV/16
Kivitel: közös alapkeretre szerelt lézerkompresszor-rendszer
Kompresszortípus: PM VSD, állandó mágneses, frekvenciaváltós
Közeg: levegő
Ajánlott alkalmazás: 20 kW feletti lézervágó gépek sűrítettlevegő-ellátása
Kompresszor:
Felépítés: egyfokozatú csavarkompresszor
Üzemi nyomás: 1,6 MPa / 16 bar
Levegőszállítás: 4,5 m³/perc
Kompresszor-kimeneti olajtartalom: <3 ppm
Hűtési mód: léghűtés
Kilépő levegő hőmérséklete: környezeti hőmérséklet +20 °C
Hajtás: PM VSD direkt hajtás
Indítás: frekvenciaváltós lágyindítás
Sűrítettlevegő-csatlakozás: DN40
Motor és elektromos adatok:
Motorteljesítmény: 37 kW / 50 HP
Motor fordulatszáma: 3000 ford./perc
Tápellátás: 400 V / 50 Hz / 3 fázis
Motor védettsége: IP55
Szigetelési osztály: F
Légtartályok:
Légtartályok száma: 2
Egy tartály térfogata: 600 liter
Teljes tárolókapacitás: 1200 liter
Tartályok üzemi nyomása: 16 bar
Levegőszárítás:
Első szárítási fokozat: nagy hatásfokú, lemezes hőcserélős hűtveszárító
Második szárítási fokozat: moduláris adszorpciós szárító
A katalógus alapján illesztett adszorpciós szárító: MAD-5
Adszorpciós szárító kapacitása: 5 m³/perc
Adszorpciós szárító harmatpontja: -40 °C
Maximális belépő levegő-hőmérséklet: ≤40 °C
Adszorpciós szárító üzemi nyomása: 12–16 bar
Ötfokozatú CTAXF precíziós szűrőrendszer:
C osztályú polimerszűrő: 3 µm szűrési finomság, 3 ppm olajtartalom
T osztályú koaleszcens szűrő: 1 µm szűrési finomság, 0,1 ppm olajtartalom
A osztályú koaleszcens szűrő: 0,01 µm szűrési finomság, 0,01 ppm olajtartalom
X osztályú olajleválasztó szűrő: 0,01 µm szűrési finomság, 0,001 ppm olajtartalom
F osztályú porszűrő: 0,01 µm szűrési finomság
Méretek és tömeg:
Hosszúság: 2130 mm
Szélesség: 1980 mm
Magasság: 2180 mm
Tömeg: 1400 kg
Vezérlő:
A kompresszor intelligens, PLC-alapú vezérlőrendszere a beállított hálózati nyomás és a pillanatnyi sűrítettlevegő-igény alapján automatikusan szabályozza a PM VSD motor fordulatszámát. A kijelzős kezelőpanelen ellenőrizhető a működési állapot, a nyomás, a hőmérséklet és a fontosabb üzemi paraméterek.
A frekvenciaváltós vezérlés lágyindítást, fokozatmentes fordulatszám-szabályozást és egyenletes nyomástartást biztosít. A gyártói katalógus 14 védelmi funkciót említ, többek között túlterhelés-, rövidzárlat-, fázissorrend-, alacsony hőmérséklet- és túlfeszültség-védelmet.
Alapfelszereltség:
37 kW-os PM VSD csavarkompresszor
Állandó mágneses villanymotor
Direkt hajtás
Frekvenciaváltós lágyindítás
Intelligens PLC-alapú vezérlés
Kijelzős kezelőpanel
Automatikus terhelés- és fordulatszám-szabályozás
Nagy hatásfokú hűtveszárító
Moduláris adszorpciós szárító
2 × 600 literes, függőleges légtartály
C osztályú polimerszűrő
T osztályú koaleszcens szűrő
A osztályú koaleszcens szűrő
X osztályú olajleválasztó szűrő
F osztályú porszűrő
Léghűtés
DN40 sűrítettlevegő-csatlakozás
Közös acél alapkeret
