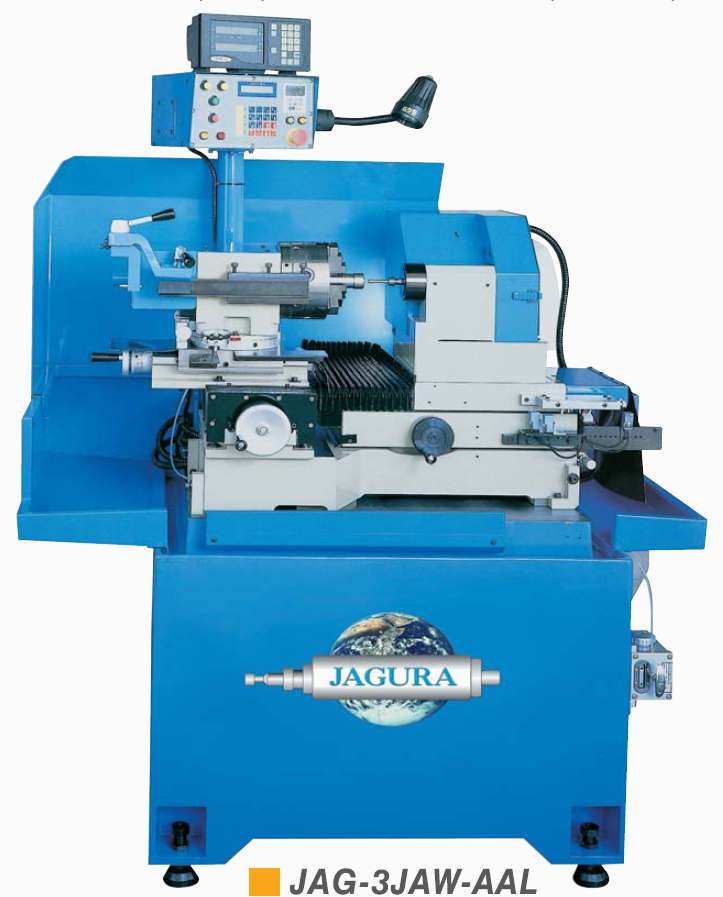

JAG-3JAW-AAL
A Jagura 3JAW-AAL a nagy pontosságú alkatrészgyártás nélkülözhetetlen eszköze, amely garantálja a legszigorúbb tűréshatárok betartását is az Ön gyártási folyamataiban. Ez a speciálisan furatköszörülésre tervezett gép a legmagasabb minőségű felületi érdességet biztosítja, miközben kiemelkedő ismétlési pontosságot kínál a sorozatgyártás során. Robusztus felépítésének köszönhetően még a legkeményebb anyagok megmunkálása közben is rezgésmentesen működik, így a végeredmény minden esetben tökéletes geometriájú furat lesz. A felhasználóbarát kezelőfelület és a precíziós előtolási rendszer lehetővé teszi, hogy a gépkezelők gyorsan és hatékonyan érjék el a kívánt méretpontosságot. Fektessen be a Jagura technológiájába, és emelje műhelye megmunkálási minőségét az ipari csúcsra!
Műszaki előnyök
Nagy merevségű gépágy: A speciálisan hőkezelt öntvényváz minimalizálja a hőhatásból adódó torzulásokat, biztosítva a hosszú távú stabilitást.
Nagy sebességű köszörűorsó: A rendkívül magas fordulatszámú, nagy teljesítményű orsó lehetővé teszi a hatékony anyagleválasztást és a tükörsima felületképzést.
Precíz pozicionáló rendszer: A finom-előtoló mechanizmus mikronos lépésekben történő beállítást tesz lehetővé a méretpontos illesztések érdekében.
Hárompofás önközpontosító tokmány: A "3JAW" jelölésnek megfelelő, nagy pontosságú befogó garantálja a munkadarab gyors és központos rögzítését.
Beépített hűtőközeg-szűrés: A géphez illesztett rendszer hatékonyan vezeti el a hőt és a csiszolási port, megelőzve az alkatrész hő okozta alakváltozását.
Műszaki paraméterek
Köszörülhető furatátmérő: 5 mm – 150 mm (tartozékfüggő)
Maximális köszörülési mélység: 200 mm
Asztal hosszirányú elmozdulása (löket): 400 mm
Köszörűorsó fordulatszám: 10 000 – 30 000 ford./perc (szabályozható)Munkadarab-befogó: 3-pofás precíziós tokmány
Főmotor teljesítmény: 2,2 kW
Pontosság (körkörösség/hengeresség): 0,002 mm
Gép tömege: kb. 1200 kg
Clamping diameters 2.5- 150mm
Max. clamped unit length 180mm
max.travel front to back 40mm
left to right 300mm
Cross feeding graduation 0.0025mm
Table speed 0-4m/min
Roller speed 0-550 rpm
Swivel angle 5°
Feeding method front to back automatic
left to right automatic
Spindle speed 0-55000 rpm
Main Motor
Roller 120W
Spindle 1HP
front to back 2PHX4A
left to right 2PHX2A
Dimensions (LXWXH) 1000x800x1480mm
Weight 680 Kgs
Working range (inner hole) 1.5 - 50mm
Tartozékok
Precíziós 3-pofás tokmány: Edzett acélpofákkal a biztos rögzítéshez.
Gyémántszemcsés köszörűkorong-lehúzó: A köszörűkorong folyamatos geometriai pontosságának fenntartásához.
Hűtő-kenő berendezés: Szivattyúval és ülepítő tartállyal.
Halogén vagy LED munkatér-világítás: A precíz szemrevételezés és beállítás elősegítésére.
Műszaki dokumentáció és szervizkulcskészlet: A beállításhoz és karbantartáshoz szükséges eszközök.
Standard Accessories
1.3mm Collet x 1pc
2.6mm Collet x 1pc
3.Nut(M14xP0.75) x1pc
4.Tool Box and Accessories x 1set
