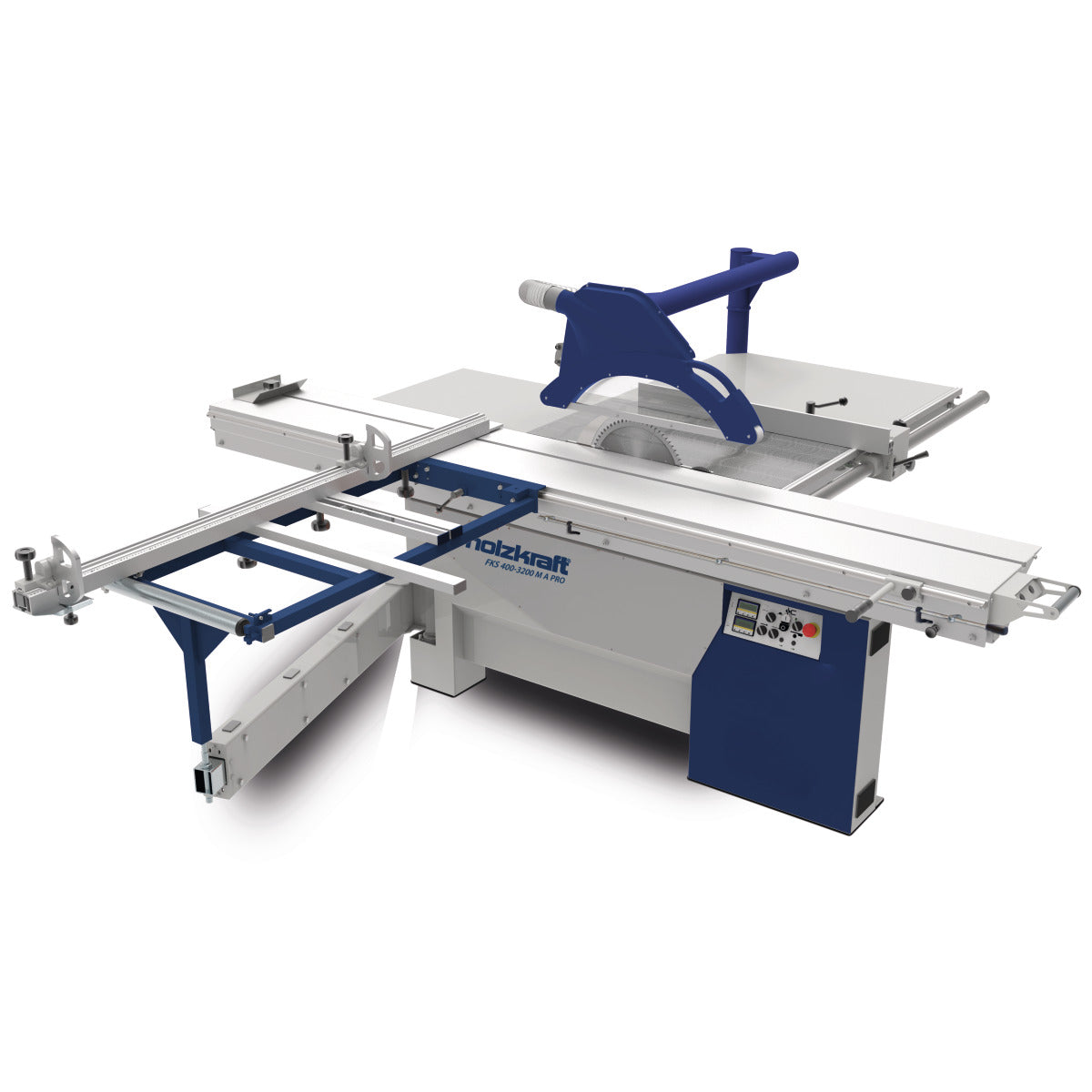

A HOLZKRAFT FKS 400-3200 M A PRO nagy teljesítményű, professzionális lapszabász körfűrészgép, amelyet bútoripari üzemek, asztalosműhelyek, belsőépítészeti kivitelezők és egyedi faipari termékeket gyártó vállalkozások számára terveztek. A 3200 mm hosszú lapszabász tolóasztalnak, a 1300 mm-es párhuzamvágási szélességnek és a külön motorral hajtott elővágó egységnek köszönhetően nagy méretű, bevonatos vagy laminált táblák, valamint tömörfa munkadarabok pontos darabolására egyaránt alkalmas.
Masszív felépítése, nagy saját tömege és erős főmotorja folyamatos műhelyhasználat mellett is stabil, nyugodt működést biztosít. A motoros magasság- és szögállítás jelentősen megkönnyíti az átállást a különböző vágási feladatok között.
Az FKS 400-3200 M A PRO olyan gép, amelyre a kezelő a nagyméretű és értékes munkadarabok szabásakor is magabiztosan támaszkodhat. A külön elővágó egység tiszta, kiszakadásmentes vágási élt segít elérni laminált vagy felületkezelt lapanyagokon, így csökkenthető az utómunka és a selejt mennyisége.
A motoros fűrészlap-beállítás, a digitális kijelzők és a digitális helyzetjelzős párhuzamütköző gyorsabbá és kiszámíthatóbbá teszi a napi munkát. A 850 kg körüli géptömeg és a nagy merevségű tolóasztal a kezelő számára érezhető stabilitást ad: a nagy lapok mozgatása könnyebb, a vágás nyugodtabb, az eredmény pedig következetesebben reprodukálható.
A gép egyik legnagyobb előnye, hogy egyesíti a nehéz, professzionális gépszerkezetet a kényelmes, motoros beállítással. A 3200 mm-es, négyszeres csapágyazású, eloxált alumínium tolóasztal nagy méretű táblákhoz is megfelelő alátámasztást biztosít, míg a 416 mm-es asztalszélesség stabilabb munkadarabvezetést tesz lehetővé.
A 140 mm-es maximális vágásmagasság, a két választható főorsó-fordulatszám, a külön motoros elővágó egység és a 0,1 mm-es felbontású digitális helyzetkijelzés magasabb felszereltségi szintet jelent az egyszerűbb, kézi állítású lapszabász gépekhez képest. A Rapid gyorsrögzítő rendszer leegyszerűsíti a fűrészlapcserét, a több ponton rögzíthető tolóasztal pedig biztonságosabbá teszi a beállítást és a munkadarab felhelyezését.
Vágási kapacitás:
Maximális vágásszélesség párhuzamütközővel: 1300 mm
Maximális keresztvágási szélesség a fűrészlaptól balra: 3200 mm
Maximális vágásmagasság 90°-nál: 140 mm
Maximális vágásmagasság 45°-nál: 100 mm
Fűrészlap döntési tartománya: 90°–45°, vagyis legfeljebb 45°-os döntés
Fűrészlap magasságállítása: motoros
Fűrészlap szögállítása: motoros
Beállított magasság és szög kijelzése: digitális
Gyors- és finomállítás: igen
Főfűrész-egység:
Maximális főfűrészlap-átmérő: 400 mm
Fűrészlapfurat: 30 mm a gyártó által ajánlott fűrészlapok alapján
Főfűrészlap fordulatszáma: 3500/4500 fordulat/perc
Fordulatszámfokozatok száma: 2
Főfűrészlap hajtása: ékszíjhajtás
Fűrészlaprögzítés: Rapid gyorsrögzítő rendszer
Főmotor fordulatszáma: 2800 fordulat/perc
Főmotor gyárilag megadott felvett teljesítménye: 7,5 kW
Motor leadott teljesítménye a feltöltött adatlap szerint: 6 kW
Főmotor elhelyezése: robusztus öntöttvas tartókereten
Elővágó egység:
Elővágó egység: alapfelszereltség
Elővágó hajtása: különálló motor
Elővágó fűrészlap átmérője: 120–125 mm
Elővágó fűrészlap minimális átmérője: 120 mm
Elővágó fűrészlap maximális átmérője: 125 mm
Elővágó fűrészlap fordulatszáma: 8000 fordulat/perc
Elővágó egység beállítása: a kezelőoldalról hozzáférhető
Lapszabász tolóasztal:
Tolóasztal hossza: 3200 mm
Tolóasztal szélessége: 416 mm
Tolóasztal megadott magassága: 890 mm
Tolóasztal anyaga: eloxált alumínium
Tolóasztal kialakítása: nagy csavarási merevségű profil
Megvezetés: négyszeres csapágyazású, kettős görgőkocsis rendszer
Vezetőelemek: edzett vezetőgörgők és vezetősínek
Tolóasztal rögzítése: több pozícióban rögzíthető
Tolóasztal fogantyúja: alapfelszereltség
Munkaasztal:
Munkaasztal hossza: 1008 mm
Munkaasztal szélessége: 554 mm
Munkamagasság: 885 mm
Asztalszélesítés: alapfelszereltség
Asztalhosszabbítás: alapfelszereltség
Asztalszélesítés és -hosszabbítás anyaga: erős acéllemez
Ütközők és munkadarab-alátámasztás:
Párhuzamütköző vezetése: masszív köracél vezetőrúd
Párhuzamütköző helyzetkijelzése: digitális
Párhuzamütköző kijelzési felbontása: 0,1 mm
Párhuzamütköző finomállítása: kézi finombeállítás
Keresztvágó ütköző: kihúzható alumínium ütköző
Lehajtható ütközők száma: 2 darab professzionális ütköző
Kitámasztóasztal: nagyméretű kivitel
Anyagtámasztó görgő: alapfelszereltség
Védőberendezések:
Fűrészlapvédő: nagyméretű függesztett, lengő védőburkolat
Védőburkolat emelésének segítése: gázrugó
Védőburkolat elfordíthatósága: magas munkadarabokhoz oldalra elfordítható
Védőburkolat tartókarja: hosszú munkadarabok keresztvágását segítő kialakítás
Elszívócsatlakozások:
Alsó elszívócsatlakozás átmérője: 120 mm
Fűrészlapvédő elszívócsatlakozásának átmérője: 80 mm
Elektromos adatok:
Tápfeszültség: 400 V
Hálózati frekvencia: 50 Hz
Főmotor felvett teljesítménye: 7,5 kW
Motor leadott teljesítménye: 6 kW
Motor fordulatszáma: 2800 fordulat/perc
Méretek és tömeg:
Gép hossza: körülbelül 3386 mm
Gép szélessége/mélysége: körülbelül 3600 mm
Gép magassága: körülbelül 1310 mm
Gép nettó tömege: körülbelül 850 kg
Zajkibocsátás:
Hangnyomásszint: 96,5 dB(A)
Az FKS 400-3200 M A PRO egy motoros mozgatásokkal és digitális kijelzőkkel felszerelt hagyományos lapszabász körfűrész. A kezelőpanelen választható ki a fűrészegység magasságállítása vagy szögállítása, majd a mozgatás gyors- vagy finomjáratban végezhető el.
Vezérlés típusa: elektromechanikus vezérlés digitális kijelzőkkel
Fűrészlap magasságállítása: motoros
Fűrészlap szögállítása: motoros
Mozgatási módok: gyorsjárat és lassú finomállítás
Magasság kijelzése: digitális
Dőlésszög kijelzése: digitális
Pozíciókijelzés felbontása: 0,1 mm
Főfűrész indítása és leállítása: nyomógombos
Elővágó egység kapcsolása: külön be- és kikapcsolható
Aktuális főorsó-fordulatszám kijelzése: LED-kijelzés
Főfűrész kapcsolása a tolóasztalról: igen
Párhuzamütköző mozgatása: kézi
Párhuzamütköző helyzetének kijelzése: digitális, 0,1 mm-es felbontással
Programozható vágási méretek: nem
Automatikus párhuzamütköző-pozicionálás: nem
Vágási programok tárolása: nem
A vezérlés előnye, hogy a gyakran használt magasság- és szögbeállításokat kézi tekerőkerekek nélkül, kényelmesen lehet elvégezni. A gyorsjárat felgyorsítja a nagyobb átállításokat, míg a lassú mozgatás lehetővé teszi a pontos végleges pozicionálást.
Alapfelszereltség:
Külön motorral hajtott elővágó egység
7,5 kW felvett teljesítményű főmotor
Öntöttvas tartókeretre szerelt fűrészegység
Motoros fűrészlapmagasság-állítás
Motoros fűrészlapszög-állítás
Digitális magasság- és szögkijelző
Gyors- és finomállítási lehetőség
Kétfokozatú, 3500/4500 fordulat/perc fordulatszámú főfűrész-hajtás
Rapid gyorsrögzítő rendszer a főfűrészlaphoz
Négyszeres csapágyazású, kettős görgőkocsis tolóasztal
3200 × 416 mm-es eloxált alumínium lapszabász tolóasztal
Tolóasztal-kezelőfogantyú
Több pozícióban rögzíthető tolóasztal
Nagyméretű kitámasztóasztal
Anyagtámasztó görgő
Kihúzható alumínium keresztvágó ütköző
Két professzionális lehajtható ütköző
Köracél vezetőrúdra szerelt párhuzamütköző
Digitális helyzetkijelzővel ellátott párhuzamütköző
Párhuzamütköző kézi finombeállítása
Acéllemez asztalszélesítés
Acéllemez asztalhosszabbítás
Nagyméretű függesztett fűrészlapvédő burkolat
Gázrugóval segített védőburkolat-emelés
Alsó és felső elszívócsatlakozás
Be- és kikapcsolási lehetőség a tolóasztalról
Opcionális:
400 mm-es körfűrészlapkészlet – 5260400: három darab, 400 × 30 × 3,5 mm méretű HM fűrészlap 18, 36 és 60 foggal.
KSB-ZF 400/18 – 5264018: 400 × 30 × 3,5 mm-es, 18 fogú síkfogazású HM körfűrészlap általános és hosszvágási feladatokhoz.
KSB-WZ 400/36 – 5264036: 400 × 30 × 3,5 mm-es, 36 fogú méretrevágó HM körfűrészlap tömörfa és lapanyagok hossz- és keresztvágásához.
KSB-BF 400/60 – 5264060: 400 × 30 × 3,5 mm-es, 60 fogú HM körfűrészlap tiszta méretrevágási és gyártási vágásokhoz.
KSB-BF 400/96 – 5264096: 400 × 30 × 3,5 mm-es, 96 fogú HM körfűrészlap finom, nagy felületminőségű készrevágásokhoz.
A géphez szükséges elszívóberendezés, elszívótömlők, csatlakozóidomok és további munkadarab-kezelő eszközök műhelyspecifikusan választhatók.
