Az OPTIdrill DX17V 50–4000 ford./perc közt fokozatmentesen szabályozható, automatikus fordulatszám-választása, OLED-kijelzője és 0,03 mm alatti főorsó-körfutása precíz megmunkálást biztosít.

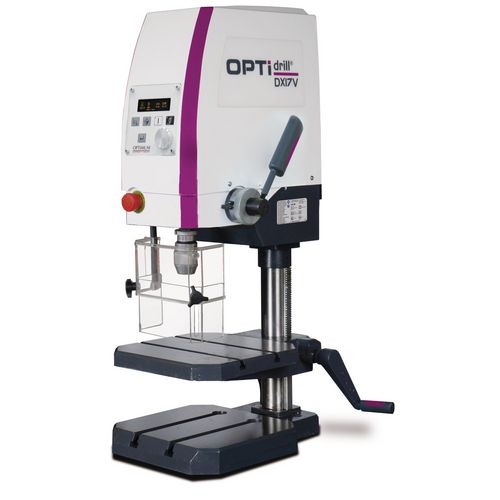

Az Optimum OPTIdrill DX 17V fokozatmentesen szabályozható fordulatszámú asztali fúrógép, amely precíz fúrási és menetfúrási feladatokra alkalmas. Intelligens kezelőrendszere a szerszám, a szerszámátmérő és a munkadarab anyagának megadása után automatikusan beállítja az optimális fordulatszámot.
Az 50-4000 ford./perc tartományban elektronikusan szabályozható hajtás sokféle szerszámhoz és anyaghoz illeszthető. A digitális mélységkijelzés, az alkatrészszámláló és a fúrási mélység elérésekor megszólaló hangjelzés pontos, jól reprodukálható munkavégzést tesz lehetővé. A menetfúró üzemmód csökkentett fordulatszáma növeli a folyamat biztonságát.
A precíziós golyóscsapágyazású fúróorsó körfutási pontossága 0,03 mm-nél jobb. Az alumínium szíjtárcsák hatékony teljesítményátvitelt, a Siemens SINAMICS V20 frekvenciaváltó pedig energiatakarékos és fokozatmentesen szabályozható hajtást biztosít. A precízen megmunkált, párhuzamos T-hornyokkal ellátott fúróasztal elforgatható. A két oldalról beépített, vakításmentes LED-világítás zavaró árnyékok nélkül világítja meg a munkaterületet, míg a mikrokapcsolóval ellátott, állítható magasságú védőburkolat növeli a munkabiztonságot.
Műszaki és technikai adatok:
Méretek és tömeg:
Hosszúság: kb. 425 mm
Szélesség/mélység: kb. 481 mm
Magasság: kb. 910 mm
Oszlopátmérő: 60 mm
Nettó tömeg: kb. 73 kg
Fúrási és menetfúrási teljesítmény:
Maximális fúrásteljesítmény acélban (S235JR): 16 mm
Tartós fúrásteljesítmény acélban (S235JR): 13 mm
Menetfúrási teljesítmény acélban (S235JR): M8
Főorsó és hajtás:
Fordulatszám-tartomány: 50-4000 ford./perc
Fordulatszám-szabályozás: fokozatmentesen, elektronikusan állítható
Főórsó hüvely löket: 60 mm
Főorsókúp: MK2
Kinyúlás: 235 mm
Körfutási pontosság a fúróorsón mérve: <0,03 mm
Hajtómotor teljesítménye: 1,0 kW
Fúróasztal:
Munkafelület mérete: 290 x 290 mm
T-hornyok száma: 2
T-horony mérete: 10 mm
T-hornyok távolsága: 100 mm
Fúrótokmány és fúróasztal közötti minimális távolság: 98 mm
Fúrótokmány és fúróasztal közötti maximális távolság: 315 mm
Fúróasztal elforgathatósága: igen
Géptalp:
Munkafelület mérete: 290 x 280 mm
T-hornyok száma: 2
T-horony mérete: 14 mm
T-hornyok távolsága: 100 mm
Fúrótokmány és géptalp közötti minimális távolság: 0 mm
Fúrótokmány és géptalp közötti maximális távolság: 385 mm
Elektromos adatok:
Tápfeszültség: 230 V
Hálózati frekvencia: 50 Hz
Szabvány és elektromágneses összeférhetőség:
Szabvány: DIN EN 55011
EMC-osztály: C2
Szállítási adatok:
Csomagolási méret: 540 x 420 x 1040 mm
Szállítási nettó tömeg: 72 kg
Bruttó tömeg: 87 kg
Vezérlés:
A gép menüvezérelt kezelőrendszere külön fúrási és menetfúrási üzemmódot kínál. A szerszám, a szerszámátmérő és a munkadarab anyagának kiválasztása után a rendszer automatikusan meghatározza és beállítja az optimális fordulatszámot. A menetfúró üzemmód csökkentett fordulatszámmal működik.
A nagy kontrasztú OLED-kijelzőn megjelenik a kiválasztott szerszám és annak mérete, a beállított fordulatszám, az aktuális fúrási vagy menetmélység, a kiválasztott munkadarabanyag, az előírt fúrási vagy menetmélység, az alkatrészszámláló és a beállított mértékegység. A rendszer digitális nullpontbeállítással és a beállított fúrási mélység elérésekor megszólaló hangjelzéssel rendelkezik.
Kijelző típusa: nagy kontrasztú OLED
Kezelési módok: fúrás és menetfúrás
Digitális nullpontbeállítás: igen
Digitális alkatrészszámláló: igen
Fúrásimélység-kijelzés: igen
Menetmélység-kijelzés: igen
Mélység elérését jelző hangjelzés: igen
Választható nyelvek: német, angol, francia és orosz
Kezelőfelület: szennyeződéssel és vízzel szemben ellenálló membránbillentyűzet
Frekvenciaváltó: Siemens SINAMICS V20
Alapfelszereltség:
Siemens SINAMICS V20 frekvenciaváltó
Menüvezérelt kezelőrendszer
Nagy kontrasztú OLED-kijelző
Szennyeződéssel és vízzel szemben ellenálló membránbillentyűzet
Automatikus fordulatszám-beállítás a szerszám, a szerszámméret és az anyag alapján
Fúrási és menetfúrási üzemmód
Digitális nullpontbeállítás
Digitális fúrási- és menetmélység-kijelzés
Digitális alkatrészszámláló
Akusztikus mélységjelzés
Kétoldali, vakításmentes LED-es munkatér-világítás
Mikrokapcsolóval ellátott, állítható magasságú védőburkolat
Vészleállító nyomógomb
Precíziós golyóscsapágyazású fúróorsó
Alumínium szíjtárcsák
Elforgatható fúróasztal párhuzamos T-hornyokkal
Masszív géptalp párhuzamos T-hornyokkal
Gyorsszorító fúrótokmány 1-13 mm
Opcionális Kiegészítők:
Unikraft Gumiszőnyeg többféle méretben
MSM 1 univerzális gépállvány, 340 x 420 x 800 mm
Forgácstálca, 720 x 470 x 30 mm
MSU 3 gép- és szerszámkocsi
MSU 4 gép- és szerszámkocsi
Patronbefogók és fúrótokmányok:
Patronbefogó készlet, MK2/ER32-M10
Patronbefogó készlet, MK2/ER25-M10
THERMDRILL patronbefogó, B16-ER32
Precíziós gyorsszorító fúrótokmány, 1-10 mm, B16
DKC13 gyorsszorító fúrótokmány, 0-13 mm
DKC16 gyorsszorító fúrótokmány, 0-16 mm
Közvetlen MK2 csatlakozású gyorsszorító fúrótokmány, 1-16 mm, legfeljebb 6000 ford./perc
Közvetlen MK2 csatlakozású gyorsszorító fúrótokmány, 1-13 mm, legfeljebb 8000 ford./perc
Morse-kúp, MK2-B16
Hosszabbítóhüvely, MK2-MK3
Menetfúró tartozékok:
Menetfúró készülék, M5-M12/B16, beépített gyors visszaforgatással
Menetfúró tokmány betétekkel, MK2, M3-M12
THERMDRILL menetfúró tokmány, B16, M3-M12
THERMDRILL menetfúró tokmány, B16, M8-M20
Menetjavító készlet, M5-M12
A menetfúró tartozékok tartományadatai az adott kiegészítőkre vonatkoznak. A gép gyárilag igazolt menetfúrási teljesítménye S235JR acélban M8.
Fúró- és süllyesztőszerszámok:
HSS csigafúró MK2 Morse-kúppal
HSS csigafúrókészlet, 25 részes, 1-13 mm
Csigafúrókészlet, 41 részes, 6-10 mm, 0,1 mm-es lépcsőzéssel
Süllyesztőkészlet, 6 részes, 6/8/10/11,5/15/19 mm
HSS süllyesztőkészlet, 6 részes
Munkadarab-befogás:
Leszorító szerkezet 14 mm-es asztalhoronyhoz, M12
SPW 12 leszorítókészlet
T-horony-anya, M8/10 mm
T-horony-anya, M12/14 mm
T-horony-anya, M12/15,7 mm
BMP 100 gépsatu
BMP 130 gépsatu
BSI 100 gépsatu
BSI-Q 100 gépsatu
Hűtés és kenés:
Univerzális hűtőfolyadék-berendezés, 230 V
MMC1 hűtő-kenő folyadék porlasztó
KMS 2 hűtőfolyadék-tömlők mágneses talppal
