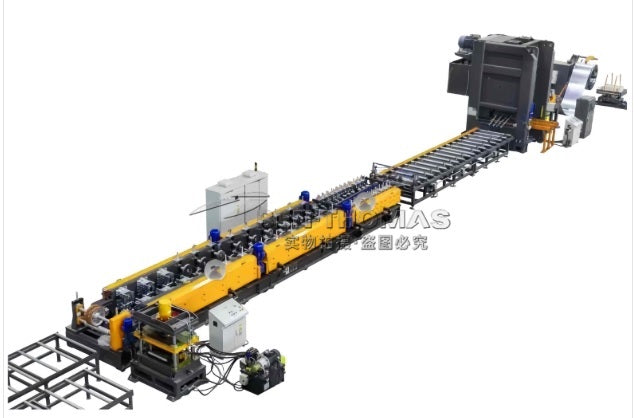

BEN-THOMAS CT 13 kábeltálca hengersorgép
- Hengersor (100 mm széles)
- Hengersor (200 mm széles)
- Hengersor (300 mm széles)
- Tetőhengersor (100-300mm)
A hengersor részei:
Ez a gép kábeltálca gyártására alkalmas.
5 tonnás manuális csévélőből, egyengetőből, lyukasztó berendezésből, előtoló egységből, alakító hengerekből, kivezető asztalból áll.
1. Csévélő
Teherbírás: 5000 kg
Manuális
2. Egyengető
Tengelyek száma: 7db
Tengely átmérő: Ø80 mm
Motor teljesítmény: 2,2 kW
Előtolás: 0-20 m/perc (hajtóműves)
3. Szervo előtoló egység
2,2 kW Delta szervo hajtás
XINJIE PLC 10” érintőképernyő
Max tekercsszélesség: 800 mm
Lemezvastagság: 0,5 – 2 mm
Előtolás: max 20 m/perc
Előtoló hengerek: 2 x Ø95 mm
Felső henger: gumírozott
Alsó henger: Edzett 55 HRC
Pneumatikus feszítés, lazítás
Levegőigény: 6 bar
4. Lyukasztás
Lyukasztó excenter prés
Nyomóerő: 125 t
Löket: 115 mm
Max nyitás: 380 mm
Max löketszám: 80 löket/perc
Garat mélység: 300 mm
Felső lap mérete: 420 x 560 mm
Alsó lap mérete: 1000 x 580 mm
Felső szerszám max tömege: 345 kg
Motor teljesítmény: 7,5 kW
Tömeg: 5200 kg
5. Formázás
Lemezvastagság: 1 - 2 mm
Előtolás: 8 – 15 m/perc
Tengely átmérő: Ø80 mm
Tengely anyaga: 40 Cr
Görgők anyaga: GCr15 acél
Formázó állomások száma: 22db
Gépváz: hegesztett acélszerkezet
Áthajtás: lánc
Motorteljesítmény: 2 x 11kW
Vágórész: CR 12
Hidraulika szivattyú: 11 kW
400V / 50 Hz
6. Kivezető asztal
Munkafolyamat
Tekercsbetöltés → Lemez egyengetés → Lyukasztás → Hengerlés → Vágás, lemezvég formázás
