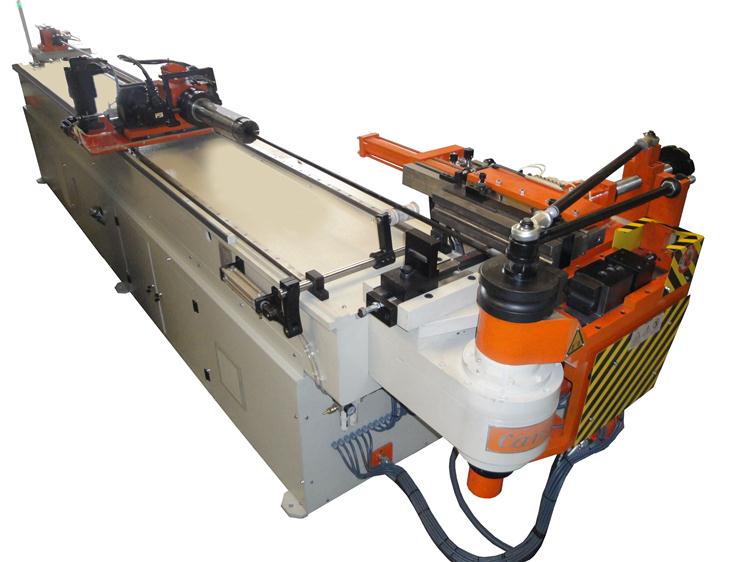

A CNC 76 R1 az automatizált csőmegmunkálás csúcsát képviseli, amely a bonyolult geometriájú csövek hajlítását is gyerekjátékká teszi az Ön műhelyében. Ez a nagy teljesítményű gép a precizitás és a sebesség tökéletes szintézise, lehetővé téve, hogy a legkisebb selejtarány mellett érjen el hibátlan, sorozatgyártásra alkalmas eredményeket. A robusztus, vibrációmentes vázszerkezet hosszú élettartamot és állandó pontosságot garantál még a legkeményebb, folyamatos üzemű igénybevétel mellett is. Az intuitív CNC vezérlőrendszerrel a komplex hajlítási programok percek alatt létrehozhatók, így Ön a gyártási kapacitásának drasztikus növelésére koncentrálhat. Fektessen be egy olyan technológiába, amely nemcsak a gyártási folyamatait gyorsítja fel, hanem egy új szintre emeli csőmegmunkálási minőségét is!
Műszaki előnyök
CNC vezérlés: Az összes hajlítási tengely (hajlítás, előtolás, forgatás) szervomotoros vezérlésű a maximális pontosság érdekében.
Kompakt és stabil váz: A gép speciális öntvényből készült szerkezete minimalizálja az alakváltozást és a hajlítás közbeni rezgéseket.
Programozhatóság: A nagyfelbontású érintőképernyős vezérlőn keresztül akár több ezer hajlítási program tárolható és azonnal hívható elő.
Gyorsszerszám-cserélő rendszer: A gyorscsatlakozós szerszámoknak köszönhetően a különböző csőméretekre történő átállás minimális állásidőt igényel.
Automatikus rugózás-kompenzáció: A gép intelligens algoritmusokkal automatikusan korrigálja a különböző anyagminőségek rugózását a pontos szögtartás érdekében.
Energiahatékonyság: Az optimalizált hidraulikus és elektromos hajtások csökkentik az üzemeltetési költségeket.
Műszaki paraméterek
Maximális hajlítható csőátmérő (acél): 76 mm
Maximális hajlítható csőátmérő (rozsdamentes): 60 mm
Hajlítási sugár (Centerline Radius): Állítható (modelltől függően 25–250 mm között)
Maximális hajlítási szög: 190°
CNC tengelyek száma: 3 (Y-tengely: hajlítás, B-tengely: forgatás, X-tengely: előtolás)
Hajlítási pontosság: ± 0,1°
Maximális csőhossz (munkadarab): 3000 mm (igény szerint bővíthető)
Motor teljesítmény: 15 kW
CNC 76 R1
Max. Pipe diameter(mm) 76
Max. Wall thicknes(mm) 4
Max. Bending radius(mm) CLR 250
Min. Bending radius(mm) 35
Max. Bending angle(°) 190
Bending speed (°/sn) 30
Feeding speed (mm/sn) 800
Rotating speed (°/sn) 140
Motor power(kw) 30
Mandrel Length (mm) 6000
Bending Accurancy ±0.1
Feeding & Turning Accurancy ±0.1
oil tank capacity 160
max. Hydraulic pressure (bar) 210
Weight (kg) 4250
Length (mm) 5500
Width (mm) 1700
Height (mm) 1600
Vezérlés: Érintőképernyős ipari PC, 3D szimuláció támogatással, PLC control
Maximum bending capacity 76X4 mm diameter
Feeding axis by servo motor
Rotation axis by servo motor
Bending axis by hydraulic valves
Hydraulic clamp
Hydraulic mandrel
Hydraulic pressure die
Hydraulic support
Hydraulic clow collet
Timed automatic lubrication for working components
Automatic mandrel lubrication
Max. 190 bending angle
Bending degree with encoder
Hydraulic clamp system with bottom clamping
Automatically activated hydraulic oil cooler and double fans
15” PC touch screen
3D simulation
Manual, semi-automatic or automatic operation on the screen
Working without mandrel
To see daily / total amount of production on the screen
To follow error messages on the screen and on the watch page
Calculation of the length of tube or profile
Foot pedal or button control optionally
To record programmes on the memory
Mandrel length 3700 mm.
Max. hydraulic pressure 210 bar
Total motor power 35 kw
Security warning light
Safety plate on the front and back of the bending head
Supported bend arm and bottom arm
Electrical panel safety lock and panel lock with key
Two years guarantee, technical service and training confidency by CANSA MAKINA
Suitable for CE
Tartozékok
Standard hajlítószerszám-készlet: Egy szett az alapkivitelben meghatározott átmérőhöz.
Hajlítótüske-kenő berendezés: Automatikus kenőrendszer a cső belső felületének és a tüske védelmére.
Biztonsági fényfüggöny: A gép munkaterületét figyelő, vészleállítást végző szenzorrendszer.
Elektronikus kézikerék: A tengelyek manuális, finom pozicionálásához és teszteléséhez.
Hűtőrendszer: Beépített olajhűtő a hosszú műszakos munkavégzéshez.
Pedálos vezérlés: Biztonságos és kényelmes indítás a kezelő számára.
USB/Ethernet port: A programok gyors átviteléhez és távoli diagnosztikához.
