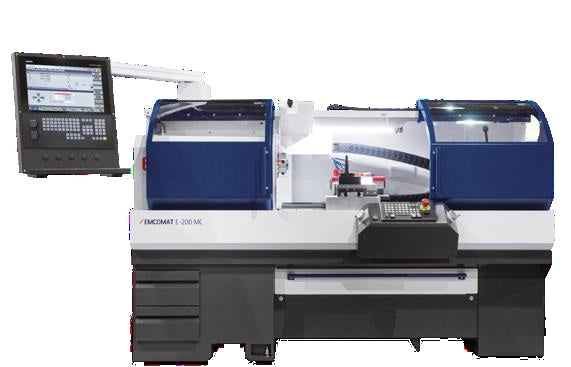

Az EMCO EMCOMAT E-200MC precíz, merev felépítésű univerzális esztergagép, amely magas forgácsolási teljesítményt, pontos kontúrmegmunkálást és gyors egyedi, illetve sorozatgyártást biztosít.
Az EMCO EMCOMAT E-200MC egy nagy pontosságú, robusztus felépítésű, ciklusvezérelt univerzális esztergagép, amely ötvözi a hagyományos esztergagépek egyszerű kezelhetőségét a korszerű CNC technológia előnyeivel. Kifejezetten egyedi alkatrészek, prototípusok, javítási munkák, szerszámgyártási feladatok és kis sorozatok gazdaságos megmunkálására alkalmas. A Siemens SINUMERIK 828D vezérlés Manual Machine funkciója lehetővé teszi, hogy számos megmunkálási művelet teljes CNC-program elkészítése nélkül is elvégezhető legyen.
Az elektronikus kézikerekeknek és a Manual Machine kezelési módnak köszönhetően a gép a hagyományos esztergagépekhez szokott szakemberek számára is gyorsan és intuitívan kezelhető, miközben a CNC vezérlés ismételhetőséget és automatizálható megmunkálási ciklusokat biztosít. Ez különösen előnyös olyan műhelyekben, ahol gyakori az egyedi vagy kis sorozatú gyártás, és fontos a rövid programozási és átállási idő. A masszív öntvény gépágy, a lineáris vezetékek és a precíziós golyósorsók stabil, pontos megmunkálást tesznek lehetővé.
Az EMCOMAT E-200MC 1000 mm csúcstávolságot, 400 mm ágy feletti elforduló átmérőt és 50–4000 ford./perc között fokozatmentesen szabályozható főorsót kínál. A 7,5 kW teljesítményű főhajtás maximális nyomatéka 108 Nm. Az X és Z tengelyek lineáris vezetékeken mozognak, precíziós golyósorsós hajtással, miközben az elektronikus kézikerekek manuális munkavégzésnél is közvetlen kezelési élményt biztosítanak. A 15"-os Multi-Touch kijelzővel felszerelt SINUMERIK 828D Teach-In vezérlés egyszerűen használható ciklusokat, grafikus támogatást és szimulációs lehetőségeket biztosít.
Műszaki és technikai adatok:
Munkatartomány:
Csúcstávolság: 1000 mm
Csúcsmagasság: 200 mm
Ágy feletti elforduló átmérő: Ø400 mm
Keresztszán feletti elforduló átmérő: Ø220 mm
Gépágy szélessége: 260 mm
Gépágy keménysége: HRC 50
Hosszszán elmozdulása: 900 mm
Keresztszán elmozdulása: 220 mm
Keresztszán szélessége: 150 mm
Esztergakés maximális keresztmetszete: 20x20 mm
Gépágy és tengelyhajtások:
Gépágy kialakítása: nagy minőségű öntvény, merev bordázással
Vezetékek: lineáris vezetékek
X tengely hajtása: AC motor és golyósorsó
Z tengely hajtása: AC motor és golyósorsó
Manuális tengelymozgatás: elektronikus kézikerekek az X és Z tengelyhez
Központi kenés: automatikus
Főorsó:
Főorsó-csatlakozás: KK5 vagy DIN 55029 S5 (Camlock)
Főorsófurat KK5 kivitelben: Ø53 mm
Főorsófurat DIN 55029 S5 Camlock kivitelben: Ø50 mm
Főorsó belső kúp DIN 7178 szerint: 1:22
Főorsó átmérője az első csapágynál: Ø80 mm
Maximális tokmányátmérő: Ø200 mm
Maximális síktárcsa-átmérő: Ø260 mm
Főorsó-fordulatszám: 50–4000 ford./perc
Fordulatszám-szabályozás: fokozatmentes
Főorsócsapágyak kenése: tartós speciális zsírkenés
Főhajtás:
Hajtómotor: fokozatmentesen szabályozható AC motor
Teljesítmény 100% bekapcsolási idő mellett: 7,5 kW
Maximális főorsónyomaték: 108 Nm
108 Nm nyomatéktartomány felső fordulatszáma a teljesítménydiagram szerint: 667 ford./perc
Nyomaték 4000 ford./percnél a teljesítménydiagram szerint: 18 Nm
Előtolás és gyorsjárat:
Előtolási tartomány: 0–8 m/perc
Maximális előtolóerő X tengelyen: 4 kN
Maximális előtolóerő Z tengelyen: 4 kN
X tengely golyósorsó menetemelkedése/átmérője: 5/Ø16 mm
Z tengely golyósorsó menetemelkedése/átmérője: 5/Ø32 mm
Gyorsjárati sebesség X/Z: 10 m/perc
Szegnyereg:
Szegnyereghüvely átmérője: Ø50 mm
Szegnyereghüvely belső kúpja: MK3
Szegnyereghüvely lökete: 150 mm
Szegnyereg működtetése: kézi
Megengedett munkadarab-tömeg:
Megtámasztás nélküli munkadarab maximális tömege: 30 kg
Megtámasztás nélküli munkadarab maximális tömege 4000 ford./percnél: 5 kg
Szegnyereggel megtámasztott munkadarab maximális tömege: 80 kg
Elektromos adatok:
Tápfeszültség: 400 V, 3~/PE
Feszültségtűrés: +5/-10%
Frekvencia: 50/60 Hz
Elektromos csatlakozási teljesítmény: 10 kVA
Tápáram: 25 A
Megengedett környezeti hőmérséklet 20–75% relatív páratartalom mellett: 10–35 °C
Hűtőrendszer:
Hűtőberendezés: integrált
Hűtőszivattyú teljesítménye: 0,86 kW
Szállítási teljesítmény 0,5 bar nyomáson: 30 l/perc
Hűtőfolyadék-tartály térfogata: 50 liter
Méretek és tömeg:
Hosszúság: 2495 mm
Szélesség: 1730 mm
Magasság: 1700 mm
Esztergaközép magassága a padlótól: 1110 mm
Gép tömege: 1500 kg
Zajszint:
Hangnyomásszint: 78 dB(A)
Biztonsági kialakítás:
Vezérlőáramkör feszültsége: 24 V
Vészleállító nyomógomb: igen
Részlegesen burkolt munkatér: igen
Mozgatható forgácsvédő ajtók: igen
CE-előírások szerinti biztonsági kialakítás: igen
Vezérlés – Siemens SINUMERIK 828D
A gép Siemens SINUMERIK 828D SolutionLine CNC vezérléssel és SINAMICS S120 hajtásrendszerrel rendelkezik. A Manual Machine kezelési terület kifejezetten ciklusvezérelt esztergagépekhez készült: az alapvető esztergálási műveletek teljes alkatrészprogram létrehozása nélkül is végrehajthatók. A 15"-os Multi-Touch kijelző, a grafikus súgók, az animált ciklusábrák és az elektronikus kézikerekek megkönnyítik az egyedi és kis sorozatú alkatrészek programozását és gyártását.
Vezérlő és kezelőfelület:
CNC vezérlés: Siemens SINUMERIK 828D SolutionLine
Hajtásrendszer: Siemens SINAMICS S120
Kijelző: 15" Multi-Touch színes monitor
Számítási pontosság: 80 bites NANOFP
Pufferelt CNC memória: 3 MB
Minimális mondatciklus-idő: kb. 6 ms
Vezérlőben kezelhető szerszámok/vágóélek maximális száma: 128/256
Alprogramszintek maximális száma: 8
Legkisebb beviteli egység: 0,001 mm / 0,00001 inch vagy 0,001°
Mértékegységrendszer: metrikus vagy inch
Méretbevitel: abszolút vagy növekményes
Szerszámkorrekció: T- és D-szám alapján
Szerszámsugár-kompenzáció: G40, G41, G42
Programnév maximális hossza: 24 alfanumerikus karakter
Adatkapcsolatok:
USB-csatlakozás: igen
Ethernet-csatlakozás: igen
Külső programbetöltés és programfuttatás hálózatról vagy USB-ről: igen
A gépen elérhető szoftverfunkciók:
Manual Machine kezelési mód
Szerszámbemérés
X és Z tengely kézi mozgatása
Munkadarab-nullpont beállítása
Egyenes és körív menti esztergálás
Központfúrás és központozás
Mélyfurat-fúrás
Nagyoló esztergálási ciklus
Beszúrási ciklus
Menetvágási ciklus
Kontúresztergálás
ProgramGUIDE programozási támogatás
SINUMERIK G-kód programozás
Beépített ISO-kód értelmező
Szabad kontúrprogramozás
Kontúrkalkulátor legfeljebb 50 kontúrelemmel
Rádiusz- és letörésátmenetek kezelése
DIN 509 E és F alakú alávágási ciklus
Hengeres és kúpos külső és belső menet megmunkálása
Egy- és többbekezdésű menetvágás
Merev menetfúrás CYCLE84 ciklussal
Grafikus programszimuláció
2D szerszámpálya-szimuláció
3D készalkatrész- és szerszámpálya-szimuláció
Megmunkálási idő számítása
Programok háttérben történő szerkesztése
Mondatkeresés
Száraz próbaüzem
Munkatér-korlátozás
Szoftveres végállások
Holtjáték-kompenzáció
Emelkedési hiba kompenzáció
Integrált diagnosztikai rendszer szöveges hibaüzenetekkel
Valós idejű óra
Megmunkálási idő kijelzése
Alapfelszereltség:
FONTOS! A tokmány nem része az alapfelszereltségnek, azt az alkalmazási igényeknek megfelelően külön kell kiválasztani és megrendelni!
Lineáris vezetékek
Precíziós köszörült golyósorsók az X és Z tengelyen
Siemens SINUMERIK 828D Teach-In vezérlés
15" Multi-Touch színes kijelző
Manual Machine kezelési rendszer
Integrált hűtőberendezés
Központi kenőrendszer a vezetékekhez és golyósorsókhoz
Elektronikus kézikerekek az X és Z tengelyhez
Kézi szegnyereg
Részlegesen zárt munkatér
2 mozgatható gépajtó
Kezelőszerszám-készlet
Kezelési útmutató pótalkatrészjegyzékkel
Elektromos dokumentáció
Munkatér-világítás
CE-előírások szerinti biztonsági berendezések
Opcionális:
Vezérlés és szoftver:
USB-csatlakozású QWERTY PC-billentyűzet
4 GB-os mikro-USB memóriabővítés programok tárolásához
ShopTurn bővítőcsomag maradékanyag-eltávolítási ciklussal és szimulációfelügyeleti funkcióval
CAD-Reader DXF-fájlok importálásához, rétegek kezeléséhez és automatikus kontúrkövetéshez
CAD-Reader kontúr- és furatpont-kiválasztási, valamint kontúrkonvertálási funkciókkal
OPC UA / Siemens interfész MDE/PDA rendszerhez, kizárólag gyári beépítéssel
Feláras további vezérlési nyelvek: francia, spanyol, svéd, cseh, dán, holland, finn, magyar, lengyel, portugál, orosz, török, egyszerűsített kínai
RÖHM befogóeszközök:
Az alábbi tokmányok DIN 55029-S5 / Camlock főorsócsatlakozású kivitelhez
RÖHM Ø200 mm-es nagy pontosságú 3-pofás acéltokmány külső és belső kemény pofákkal
Lágy nyers pofakészlet
RÖHM Ø200 mm-es 3-pofás acéltokmány kemény alap- és fordítható felső pofákkal
Lágy felső pofakészlet
RÖHM Ø200 mm-es nagy pontosságú 4-pofás acéltokmány
Lágy pofakészlet a 4-pofás tokmányhoz
RÖHM DURO-T Ø200 mm-es 3-pofás ékrudas tokmány
Lágy felső pofakészlet a DURO-T tokmányhoz
BISON befogóeszközök:
Az alábbi tokmányok DIN 55029-S5 / Camlock főorsócsatlakozású kivitelhez
BISON Ø200 mm-es nagy pontosságú 3-pofás acéltokmány külső és belső kemény pofákkal
Lágy nyers pofakészlet
BISON Ø200 mm-es 3-pofás acéltokmány kemény alap- és fordítható felső pofákkal
Lágy felső pofakészlet
BISON Ø200 mm-es 4-pofás acéltokmány
Lágy pofakészlet a 4-pofás tokmányhoz
BISON Ø200 mm-es 3-pofás ékrudas tokmány
Lágy felső pofakészlet
BISON Ø200 mm-es síktárcsa 4 egyenként állítható, megfordítható pofával
Patronbefogás:
DIN 55029-S5 / Camlock főorsócsatlakozású kivitelhez
Karos gyorsbefogású patronkészülék, kizárólag gyári beépítéssel
173E patronok Ø2–42 mm tartományban, 1 mm-es lépcsőkben
Bábok:
Állóbáb Ø16–100 mm munkadarab-átmérőhöz, fix és görgős betétekkel
Futóbáb Ø16–100 mm munkadarab-átmérőhöz, fix és görgős betétekkel
Ütközők és ellenőrző eszközök:
Üreges főorsóütköző 47–57 mm
Főorsó ellenőrzőtüske
MK3 szegnyereg-ellenőrzőtüske
Szerszámtartók:
B méretű gyorsváltó késtartó készlet alaptesttel, 4 db standard késtartóval és 1 db prizmatartóval
B méretű gyorsváltó késtartó
Standard késtartó 20x20 mm szerszámkeresztmetszethez
Prizmatartó
Leszúrókéstartó pengével
Tartalék leszúrópenge 4x16 mm
Ø40 mm-es perselytartó
MK3 kúpos persely
PARAT RD1 négypozíciós késtartó készlet
PARAT RD1 szerelőkészlet
PARAT RD1 standard késtartó
PARAT RD1 Ø30 mm-es furatkés-tartó
PARAT RD1 prizmatartó
PARAT RD1 MK2/30 kihúzóhüvely
PARAT RD2 négypozíciós késtartó készlet
PARAT RD2 standard késtartó
PARAT RD2 Ø40 mm-es furatkés-tartó
PARAT RD2 prizmatartó
PARAT RD2 MK3/40 kihúzóhüvely
Szegnyereg tartozékok:
MK3 forgócsúcs, maximális futáshiba 0,005 mm
Gyorsszorítós fúrótokmány 3–16 mm befogási tartománnyal, B18 csatlakozással
MK3/B18 Morse-kúpos tüske a fúrótokmányhoz
Géptartozékok:
Szintezőelemek, 4 db szükséges
Egyedi festés, kizárólag gyári rendeléskor
Minimálkenő rendszer az integrált hűtőberendezés helyett, kizárólag gyári beépítéssel
