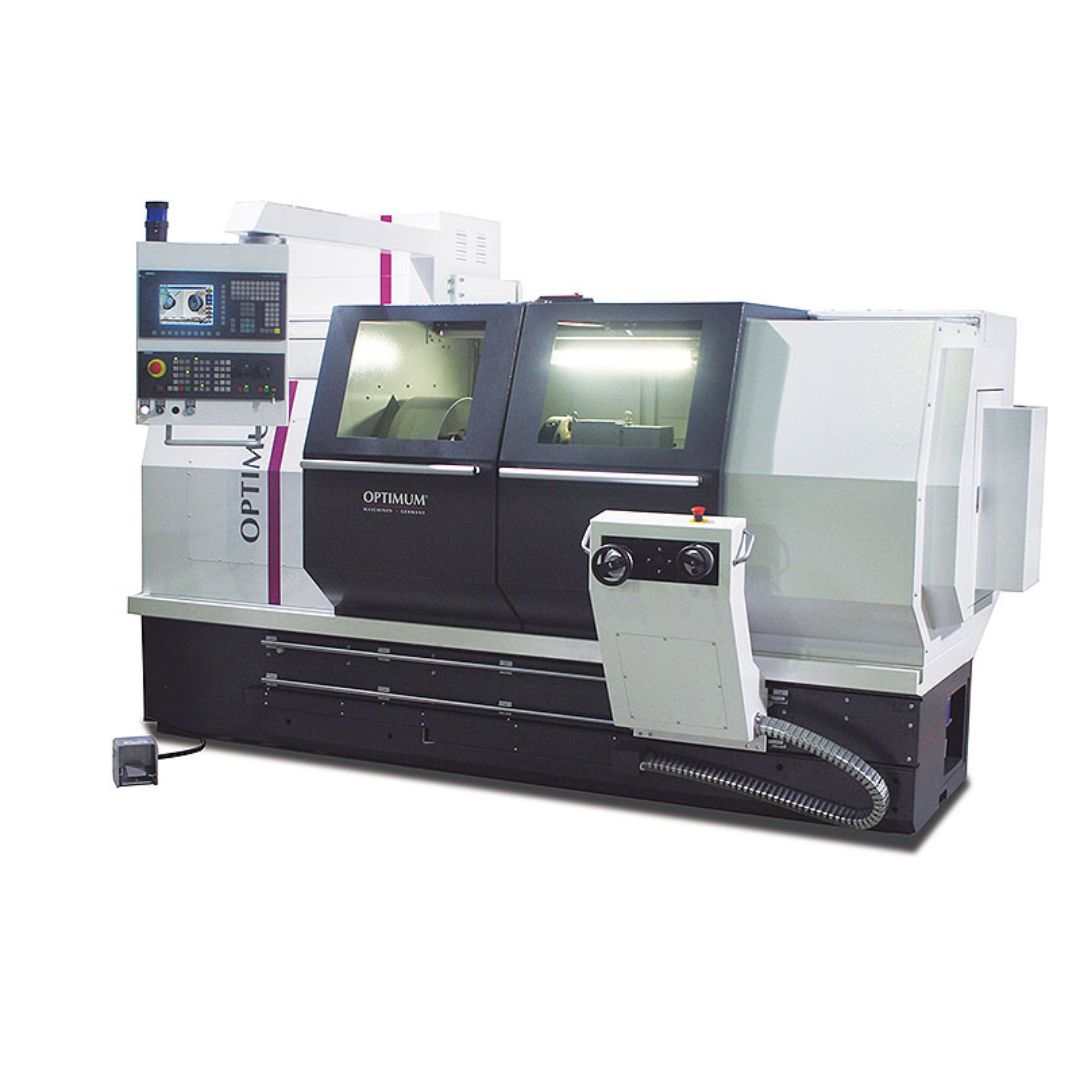

Az OPTIturn L 460 merev gépágya, precíz CNC-vezérlése és nagy munkatartománya pontos, nagy teljesítményű esztergálást biztosít egyedi, valamint kis- és középsorozatú CNC-alkatrészgyártásban.
Az OPTIturn L 460 nagy pontosságú, ipari CNC esztergagép, amelyet egyedi alkatrészek, valamint kis- és közepes sorozatok gazdaságos megmunkálására fejlesztettek. A 1500 mm-es maximális esztergálási hossz, a nagy munkatér és a merev gépszerkezet hosszú tengelyek, perselyek, tárcsák és egyéb forgásszimmetrikus alkatrészek megmunkálását teszi lehetővé.
A gép olyan gépgyártó, szerszámgyártó, javító és beszállító vállalkozások számára kínál hatékony megoldást, amelyek nagy pontosságot, egyszerű programozhatóságot és megbízható sorozatgyártást várnak el. A Siemens SINUMERIK 828D vezérlés, a ShopTurn programozás és a grafikus szimuláció jelentősen lerövidíti a programkészítés és az átállás idejét.
A gép legfontosabb előnye a kétfokozatú, automatikusan átkapcsolható főorsóhajtás, a Siemens szervomotorokkal működtetett tengelyrendszer, a hidraulikus nyolcállású VDI40 revolver és a hidraulikus hárompofás tokmány. A 20 bar nyomású szerszámon keresztüli hűtés, az Ø20–200 mm befogási tartományú állóbáb, a láncos forgácskihordó és az olajleválasztó a konkrét konfigurációban már a gép szállítási terjedelméhez tartozik. A maradékanyag-felismerés, a 3D szimuláció és a megmunkálás egyidejű grafikus rögzítése tovább növeli a gyártás biztonságát és hatékonyságát.
Műszaki adatok:
Munkatér és kapacitások:
Maximális esztergálási átmérő revolverrel: Ø413 mm
Maximális esztergálási hossz: 1500 mm
Csúcstávolság: 1500 mm
Ágy felett elforduló átmérő: Ø475 mm
Ágyhídnál elforduló átmérő: Ø710 mm
Keresztszán felett elforduló átmérő: Ø240 mm
X tengely löket: 260 mm
Z tengely löket: 1680 mm
Tokmány működtetése: hidraulikus
Főorsó és hajtás:
Maximális főorsó-fordulatszám: 4500 ford./perc
Fordulatszám-szabályozás: fokozatmentes, két mechanikus tartományban
Sebességfokozatok száma: 2
Fokozatváltás: automatikus
Főorsómotor teljesítménye: 11/16,5 kW
Főorsóorr: D1-6
Orsófurat: Ø65 mm
Tokmány: hidraulikus 8″ hárompofás tokmány, kb. Ø200 mm
Tokmány típusa: Auto Grip 3H-208D6
Tokmány csatlakozása: D1-6
Tokmány átmenőfurata: Ø52 mm
Orsószekrény kenése: automatikus
Tengelyhajtások és pontosság:
X tengely maximális előtolási sebessége: 15 m/perc
Z tengely maximális előtolási sebessége: 15 m/perc
X tengely előtolóereje: 7,5 kN
Z tengely előtolóereje: 10 kN
X tengely motorjának nyomatéka: 6 nm
Z tengely motorjának nyomatéka: 16 nm
Pozicionálási pontosság: ±0,005 mm
Ismétlési pontosság: ±0,005 mm
Tengelyhajtások: Siemens szervomotorok
Kenőrendszer: automatikus
Szegnyereg:
Szegnyereg kivitele: kézi működtetésű
Szegnyereg kúpossága: MK4
Szegnyeregpinola átmérője: Ø80 mm
Szegnyeregpinola lökete: 150 mm
Szegnyereg hátsó védőburkolata: a szállítási terjedelem része
Szerszámrevolver:
Revolver típusa: hidraulikus LS160 VDI40/8T
Szerszámhelyek száma: 8
Beépítés: hátsó elhelyezésű
Revolver kivitele: nagynyomású házzal
Maximális négyszárú szerszámméret: 25 mm
Maximális furatrúdátmérő: Ø32 mm
Hidraulikarendszer:
Hidraulikaszivattyú motorjának teljesítménye: 0,75 kW
Hidraulikatartály térfogata: 50 l
Befogási és üzemi nyomás: 2500–2942 kPa
Hidraulikus rendszer feladata: tokmány, befogópofák és szerszámrevolver működtetése
Hűtőfolyadék-rendszer:
Hűtőfolyadék-szivattyú teljesítménye: 375 W
Hűtőfolyadék-tartály térfogata: 240 l
Szerszámon keresztüli hűtés: 20 bar
Belső hűtés szivattyúja: a szállítási terjedelem része
Olajleválasztó: a szállítási terjedelem része
Elektromos adatok:
Tápfeszültség: 380 V
Hálózati frekvencia: 50 Hz
Fázisok száma: 3
Vezérlőfeszültség: 24 V
Teljes névleges csatlakozási érték: 25 kVA
Biztonsági kialakítás:
Megfelelőség: CE-kivitel
Biztonsági modul: beépítve
Munkatérburkolat: teljesen zárt kivitel első védőajtóval
Védőburkolat lemezvastagsága: 3 mm
Első ajtó biztonsági ablaka: 8 mm vastag polikarbonát
Elektromágneses összeférhetőség: EMC-kivitel
Kapcsolószekrény hűtése: hőcserélővel
Méretek és tömeg:
Gép hossza: kb. 3530 mm
Gép szélessége: kb. 1952 mm
Gép magassága: kb. 2025 mm
Nettó tömeg: kb. 3450 kg
Szállítási csomag mérete: 3710 × 2200 × 2250 mm
Bruttó szállítási tömeg: 3700 kg
Vezérlés:
Siemens SINUMERIK 828D vezérlés:
A gép Siemens SINUMERIK 828D SW24 CNC vezérléssel, 12″ LCD-kijelzővel és Siemens főorsó-, illetve tengelyszervomotorokkal rendelkezik. A vezérlés az egyedi alkatrészek és sorozatban gyártott munkadarabok gyors, biztonságos és pontos programozását egyaránt támogatja.
A ShopTurn párbeszédes programozás egyszerűsíti az esztergálási műveletek elkészítését, a 3D Simulation 1 pedig a megmunkálás elindítása előtt lehetővé teszi a program grafikus ellenőrzését. A maradékanyag-felismerés és -megmunkálás segíti az előmunkált darabok hatékony megmunkálását, a Simultaneous Recording funkció pedig a megmunkálás folyamatának egyidejű grafikus megjelenítését és rögzítését biztosítja.
Vezérlés: Siemens SINUMERIK 828D
Rendszerszoftver: SW24
Kezelő- és feldolgozóegység: PPU.5
Kijelző: 12″ LCD
CNC programmemória: 3 MB
Look Ahead előfeldolgozás: 50 mondat
Mondatváltási idő: 3 ms
Kezelhető szerszámok száma: 128
Kézi tengelymozgatás: rögzített elektronikus kézikerékkel
Kézikerékkel mozgatható tengelyek: X és Z
Adatkapcsolatok: RJ45 és USB
Kiegészítő csatlakozás: 230 V
A gépen elérhető szoftverfunkciók: ShopTurn párbeszédes programozás, maradékanyag-felismerés és -megmunkálás, 3D Simulation 1, Simultaneous Recording, ciklusprogramozás, Look Ahead előfeldolgozás és szerszámkezelés
Alapfelszereltség:
FONTOS! A tokmány nem része az alapfelszereltségnek, azt az alkalmazási igényeknek megfelelően külön kell kiválasztani és megrendelni!
Siemens SINUMERIK 828D Basic PPU271 ciklusvezérlés SW24 rendszerszoftverrel
Siemens főorsó- és tengelyszervomotorok
Hidraulikus LS160 VDI40 nyolcállású szerszámrevolver
Hordozható elektronikus kézikerék
Elektronikus kézikerekek az X és Z tengely kézi mozgatásához
Mozgatható kezelőpanel
Különösen széles, kettős négyszögvezetékes gépágy
Edzett és köszörült ágyvezetékek
Kétfokozatú, pneumatikusan átkapcsolható orsóhajtás
Automatikus főorsó-fokozatváltás
Automatikus orsószekrény-kenés
Automatikus hossz- és keresztszánkenés
Szegnyereg gyorsrögzítéssel
Szegnyereg hátsó védőburkolata
Hűtőfolyadék-rendszer
Halogén munkatérvilágítás
Teljesen zárt munkatér
Két külön mozgatható első tolóajtó betekintőablakkal
Biztonsági ajtófelügyelet mikrokapcsolóval
CE-kivitel biztonsági modullal, valamint az első ajtón 3 mm-es védőburkolattal és 8 mm-es polikarbonát betekintőablakkal
Zárt kapcsolószekrény beépített hőcserélővel
EMC-kivitel
RJ45- és USB-csatlakozás
230 V-os kiegészítő csatlakozás
Szerszámosláda és tartozékkészlet
Hat gépláb szintezőtalpakkal és rögzítőcsavarokkal
Opcionális:
Hidraulikus hárompofás tokmány
Kemény és lágy felső befogópofák
C tengely 5 kW teljesítménnyel, 20 nm nyomatékkal és legfeljebb 4500 ford./perc fordulatszámmal
Maradékanyag-felismerés és -megmunkálás Siemens SINUMERIK vezérléshez
ShopTurn ciklusprogramozási szoftver
3D Simulation 1 megmunkálásszimuláció
Simultaneous Recording egyidejű megmunkálás-megjelenítés
Szerszámon keresztüli belső hűtés 20 bar nyomású szivattyúval
Állóbáb Ø20–200 mm befogási tartománnyal
1,5 m-es láncos forgácskihordó
Olajleválasztó
Renishaw HPPA nagy pontosságú mérőkar mérőtapintóval, megfelelő Ø250 mm-es tokmányhoz
DXF-olvasó szoftver Siemens SINUMERIK vezérléshez
Unicraft gumiszőnyeg többféle méretben
