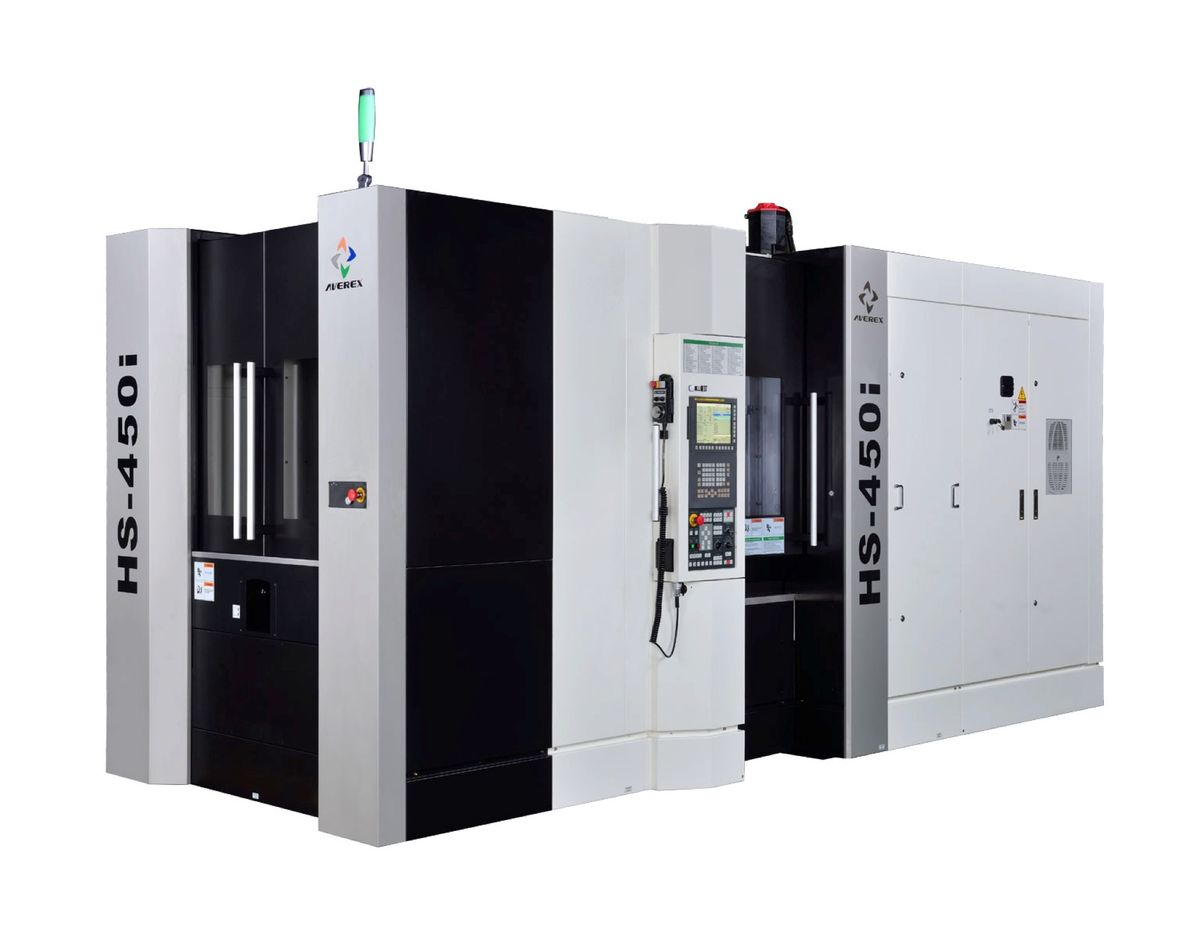

Az AVEREX HS-450I nagy sebességű, négyszeresen vezérelt, kétpalettás horizontális CNC megmunkálóközpont, amely összetett, több oldalról megmunkálandó alkatrészek termelékeny sorozatgyártására készült. Különösen ajánlott autóipari, járműipari, gépipari és általános bérforgácsolási feladatokra, például hajtóműházak, motoralkatrészek, szeleptestek, szivattyúházak és más összetett házjellegű munkadarabok gyártásához.
A 640 × 610 × 680 mm-es munkatér, a 15 000 ford./perc fordulatszámú főorsó, a 0,001°-os B tengely és a kétpalettás automatikus palettaváltó lehetővé teszi a komplex alkatrészek több oldalról, egyetlen befogásból történő megmunkálását.
A kétpalettás rendszerrel a gép megmunkálás közben is kiszolgálható: amíg az egyik palettán folyik a forgácsolás, a másikon már előkészíthető a következő munkadarab. Ez csökkenti a munkadarabcseréből származó állásidőt, növeli a gép kihasználtságát, és kiszámíthatóbb termelést eredményez.
A 80 férőhelyes szerszámtár hosszabb, összetettebb programok és többféle alkatrész gyártását teszi lehetővé gyakori kézi szerszámcsere nélkül. A nagy merevségű gépszerkezet, a hűtött főorsó és golyósorsók, valamint a 30 bar-os belső hűtés hosszú műszakokon keresztül is stabil és megbízható termelést biztosítanak.
A HS-450I a HS-450K-nál magasabb automatizálási és többtengelyes megmunkálási szintet képvisel. Alapváltozatban 0,001°-os, teljes értékű B tengelyt és 80 férőhelyes szerszámtárat kínál, miközben a szerszámtár 120 vagy 220 férőhelyesre, a palettarendszer pedig hatpalettásra bővíthető.
A 60 m/perc gyorsjárat, az 1 G tengelygyorsulás, az 1 másodperces szerszámcsere és az 5 másodperces palettaváltás jelentős ciklusidő-csökkentést tesz lehetővé. A BIG-PLUS kettős felfekvésű főorsó, a THK görgős lineáris vezetékek és a TSUBAKI hűtött golyósorsók nagy sebesség mellett is megfelelő merevséget és pontosságot biztosítanak.
Általános adatok:
Géptípus: horizontális CNC megmunkálóközpont
Vezérelt tengelyek: X, Y, Z és B
Tengelyek száma: 4
Szimultán vezérelhető tengelyek száma: 4
Vezérlés: FANUC Series 0i-MD
Paletták száma: 2 db
Automatikus palettaváltó: igen
Szerszámtár kapacitása: 80 szerszám
Főorsó maximális fordulatszáma: 15 000 ford./perc
Főorsón keresztüli hűtés: 30 bar
Szerkezeti kialakítás:
Gépágy: egy darabból öntött, lépcsős kialakítású, erősen bordázott gépágy
Gépszintezés: hárompontos rendszer
X/Y/Z vezetékek: THK görgős lineáris vezetékek
Golyósorsók: TSUBAKI, hűtött kivitel
Golyósorsók átmérője: Ø40 mm
Főorsó kenése: nyomás alatti olaj-levegő kenés
Golyósorsók és vezetékek kenése: központi olaj-levegő kenés
Tengelyvédelem: teleszkópos vezetékburkolatok
Főorsó hőstabilizálása: folyadékhűtés
Golyósorsók és csapágyak hőstabilizálása: folyadékhűtés
Paletta felfekvésének ellenőrzése: levegős érzékelés
Tengelymozgások:
X: 640 mm
Y: 610 mm
Z: 680 mm
Főorsóközép távolsága a paletta felületétől: 50–660 mm
Főorsóorr távolsága a paletta középpontjától: 100–780 mm
Palettafelület magassága a padlótól: 1100 mm
Gyorsjárati és előtolási sebességek:
X/Y/Z gyorsjárati sebesség: 60/60/60 m/perc
X/Y/Z megmunkálási előtolás: 0,001–40 m/perc
Tengelygyorsulás: 1 G
B tengely maximális forgási sebessége: 33,3 ford./perc
Pontosság:
Pozicionálási pontosság X/Y/Z tengelyen: 0,005 mm
Ismétlési pontosság X/Y/Z tengelyen: 0,0028 mm
Paletták és munkadarab:
Paletta mérete: 400 × 400 mm
Opcionális palettaméret: 500 × 500 mm
Maximális munkadarabméret kétpalettás kivitelben: Ø785 × 1 000 mm
Maximális munkadarabméret hatpalettás kivitelben: Ø785 × 900 mm
Maximális palettaterhelés: 550 kg
Paletta furatkiosztása: M16 × 25 mm, 80 mm-es osztással
500 mm-es paletta furatkiosztása: M16 × 25 mm, 100 mm-es osztással
Palettarögzítés: mechanikus reteszelés
Palettarögzítő erő: 3920 kgf
B tengely rögzítési nyomatéka: 3500 Nm
B tengely:
B tengely kialakítása: teljes értékű CNC forgóasztal
Legkisebb programozható szög: 0,001°
Pozicionálási idő: 1,1 másodperc/90°
Maximális forgási sebesség: 33,3 ford./perc
B tengely rögzítési nyomatéka: 3 500 Nm
Szimultán négystengelyes vezérlés: igen
Automatikus palettaváltó – APC:
Paletták száma: 2 db
Palettaváltó rendszere: forgó rendszerű
Palettaváltás ideje: 5 másodperc
Hatpalettás rendszerre bővíthető: igen
Palettamosás: automatikus felső palettamosó rendszer
Paletta felfekvésének ellenőrzése: levegős rendszer
Palettarögzítés: mechanikus
Főorsó:
Főorsó hajtása: direkt hajtás
Főorsórendszer: BIG-PLUS, kettős felületi felfekvés
Alapkivitelű szerszámbefogás: BBT40
Opcionális szerszámbefogás: CAT40 vagy DIN 69871-40
Behúzógomba alapkivitelben: JIS 40P
Opcionális behúzógomba: DIN 69872-40
Főorsó fordulatszám-tartománya: 40–15 000 ford./perc
Maximális főorsó-teljesítmény: 37 kW
Folyamatos főorsó-teljesítmény: 15 kW
Maximális főorsónyomaték: 249 Nm, S3 15%
Folyamatos főorsónyomaték: 150 Nm
Főorsó felfutási ideje 15 000 ford./percig: 3,2 másodperc
Főorsó lefutási ideje 15 000 ford./percről: 3,3 másodperc
Főorsó levegős tömítése: igen
Főorsón keresztüli forgácsolólevegő: igen
Szerszámcsere közbeni főorsó-levegőfúvás: igen
Főorsón keresztüli hűtés: 30 bar
Előkészítés 70 bar-os belső hűtéshez: igen
Automatikus szerszámváltó – ATC:
Szerszámtár kapacitása: 80 szerszám
Opcionális szerszámtár: 120 vagy 220 szerszám
Szerszámválasztási rendszer: random/fix
Maximális szerszámátmérő foglalt szomszédos helyekkel: Ø95 mm
Maximális szerszámátmérő üres szomszédos helyekkel: Ø185 mm
Maximális szerszámhossz: 400 mm
Maximális szerszámtömeg: 8 kg
Szerszám csereidő: 1 másodperc
Nehéz szerszám csereideje: 2,1 másodperc
Forgácstól forgácsig mért idő: 3,4 másodperc
Nehéz szerszámnál forgácstól forgácsig mért idő: 4,4 másodperc
Szerszámterhelés programozható felügyelete: igen
Szerszámcsere sebessége nehéz szerszámhoz programozható: igen
Hajtások és motorok:
Főorsómotor teljesítménye, maximális/folyamatos: 37/15 kW
X tengely motor: 4,5 kW
Y tengely motor: 5,5 kW
Z tengely motor: 4,5 kW
B tengely motor: 2,7 kW
Központi kenőszivattyú motor: 18 W
Főorsó külső hűtés szivattyú: 1,58 kW
Forgácsöblítő szivattyú: 0,35 kW
Főorsón keresztüli hűtés szivattyú: 2,24 kW
Felső munkatéröblítő szivattyú: 1,58 kW
Hidraulikaszivattyú motor: 2,23 kW
Főorsó olajhűtő: 1,95 kW
Tartálykapacitások:
Hűtőfolyadék-tartály: 750 liter
Hidraulikaolaj-tartály: 60 liter
Kenőolajtartály: 1,8 liter
Hűtőfolyadék szintérzékelése: úszógolyós rendszer
Olajleválasztó: igen
Elektromos és pneumatikus adatok:
Gyári gépoldali tápfeszültség: 200–230 V
Elektromos teljesítményigény: 50 kVA
Szükséges levegőnyomás: 0,6 MPa
Levegőfogyasztás: 500 liter/perc
Méretek és tömeg:
Gép mérete: 4 730 × 2 660 × 2 600 mm
Szükséges telepítési hely: 5 375 × 3 880 × 2 600 mm
Gép tömege: 11 700 kg
FANUC 0i-MD vezérlés AVEREX MPro III funkciócsomaggal
A FANUC 0i-MD vezérlés az AVEREX MPro III funkciócsomaggal nagy sebességű és nagy pontosságú megmunkálást tesz lehetővé. Az AICC II Nano Control 200 programmondatot olvas előre, így a vezérlés időben felismeri a pálya irány- és sebességváltozásait, és optimálisan szabályozza a tengelyek gyorsítását és lassítását.
Ez különösen összetett kontúrok, rövid programmondatokból álló 3D-s szerszámpályák és nagy előtolással végzett megmunkálás esetén jelent előnyt. Az eredmény egyenletesebb gépmozgás, rövidebb megmunkálási idő, kisebb követési hiba és jobb felületi minőség.
Vezérlő műszaki adatai:
Vezérlő: FANUC Series 0i-MD
Gyártói funkciócsomag: AVEREX MPro III
Kijelző: 10,4″ színes LCD
A gépen vezérelt tengelyek: X, Y, Z és B
Szimultán vezérelhető tengelyek száma: 4
Nagy sebességű pályavezérlés: AICC II Nano Control
Előreolvasási kapacitás: 200 programmondat
Gyorsítás- és lassításszabályozás: JERK Control
Szervohajtások: FANUC HRV-III+ nagy teljesítményű szervohajtások
Programozási támogatás: FANUC Manual Guide 0i
Alkatrészprogram-memória: 1 280 méter
Regisztrálható programok száma: 1 000
Munkadarab-koordinátarendszerek száma: 300 pár
Szerszámkorrekciók száma: 200 pár
Szerszámkorrekciós rendszer: Tool Offset Memory C
Adatkapcsolat: Ethernet
Adathordozók: CF-kártya és USB
Többnyelvű kijelzés: igen
A gépen elérhető szoftverfunkciók:
AICC II Nano Control
200 programmondatos előreolvasás
JERK Control
HRV-III+ szervovezérlés
Lineáris interpoláció
Körinterpoláció G02/G03
Helikális interpoláció G02/G03
Merev menetfúrás M29
Fúró- és megmunkáló ciklusok G73/G74/G76/G80–G89
FANUC Manual Guide 0i
Custom Macro B
Programozható adatbevitel G10/G11
Szerszámélettartam-kezelés
Tool Offset Memory C
Programozható főorsó-szerszámterhelés-felügyelet M37/M38
Koordinátarendszer-elforgatás
Polárkoordinátás programozás
Méretezés
Programozható tükrözés
Program újraindítása
Kézikerék-beavatkozás
Ethernetes programátvitel
CF- és USB-adatkezelés
Alapfelszereltség:
FANUC Series 0i-MD CNC vezérlés
AVEREX MPro III funkciócsomag
AICC II Nano Control nagy sebességű pályavezérlés
200 programmondatos előreolvasás
JERK Control
FANUC HRV-III+ nagy teljesítményű szervohajtások
10,4″ színes LCD kijelző
FANUC Manual Guide 0i programozási támogatás
15 000 ford./perc fordulatszámú, direkt hajtású BIG-PLUS főorsó
BBT40 kettős felfekvésű szerszámbefogás
80 férőhelyes automatikus szerszámtár
400 × 400 mm-es paletták
Kétpalettás automatikus palettaváltó
0,001°-os teljes értékű B tengely
30 bar-os főorsón keresztüli hűtés
Előkészítés 70 bar-os belső hűtéshez
Egy darabból öntött, bordázott és lépcsős gépágy
Kézi hántolással illesztett szerkezeti felületek
THK görgős lineáris vezetékek
TSUBAKI hűtött golyósorsók
Teleszkópos tengelyburkolatok
Főorsó-, golyósorsó- és csapágyhűtés
Központi olaj-levegő kenőrendszer
Mechanikus palettarögzítés levegős felfekvés-ellenőrzéssel
Automatikus felső palettamosó rendszer
Z tengely vezetékburkolatának automatikus öblítése
Főorsón keresztüli forgácsolólevegő
Főorsó levegős tömítése
Szerszámcsere közbeni főorsó-levegőfúvás
Elárasztásos munkatérhűtés
Kettős forgácskihordó csiga
750 literes hűtőfolyadék-tartály
Hűtőfolyadék-szintérzékelés
Olajleválasztó
Teljesen zárt munkatérburkolat
Biztonsági ajtóreteszelések
Zárt elektromos kapcsolószekrény
Elektromos kapcsolószekrény hőcserélője
Automatikus heti be- és kikapcsolási, illetve bemelegítési időzítő
Háromszínű gépállapotjelző lámpa
Munkatér- és palettarakodó világítás
Szintezőelemek és szintezőcsavarok
Karbantartó szerszámkészlet
Kezelési dokumentáció
Opcionális kiegészítők:
120 férőhelyes szerszámtár
220 férőhelyes szerszámtár
Hatpalettás automatikus palettarendszer
500 × 500 mm-es paletták
70 bar-os főorsón keresztüli hűtés
12 000 ford./perc fordulatszámú, 48 kW teljesítményű, 287 Nm nyomatékú főorsó
20 000 ford./perc fordulatszámú, 22 kW teljesítményű nagy sebességű főorsó
CAT40 szerszámbefogás
DIN 69871-40 szerszámbefogás
DIN 69872-40 behúzógomba
Láncos forgácsszállító
Kaparóléces forgácsszállító
Mágneses kaparóléces forgácsszállító
Kombinált finomszűrős forgácsszállító
Forgácsgyűjtő kocsi
X/Y/Z/B tengelyes lineáris mérőlécek
Automatikus munkadarabmérő rendszer
Automatikus szerszámbemérő
Lézeres szerszámbemérő
Szerszámtörés-ellenőrző rendszer
Hidraulikus készülékrögzítő karok
Hidraulikus vagy pneumatikus palettaátvezetések
Munkadarab-rögzítés pneumatikus ellenőrzése
Hűtőfolyadék-tartály hűtőberendezése
Elektromos kapcsolószekrény klímaberendezése
Olajködleválasztó
Forgó ablakmosó és ablaklehúzó
Energiatakarékos funkciócsomag
CE-kivitel az EN ISO 13849-1 követelményei szerint
