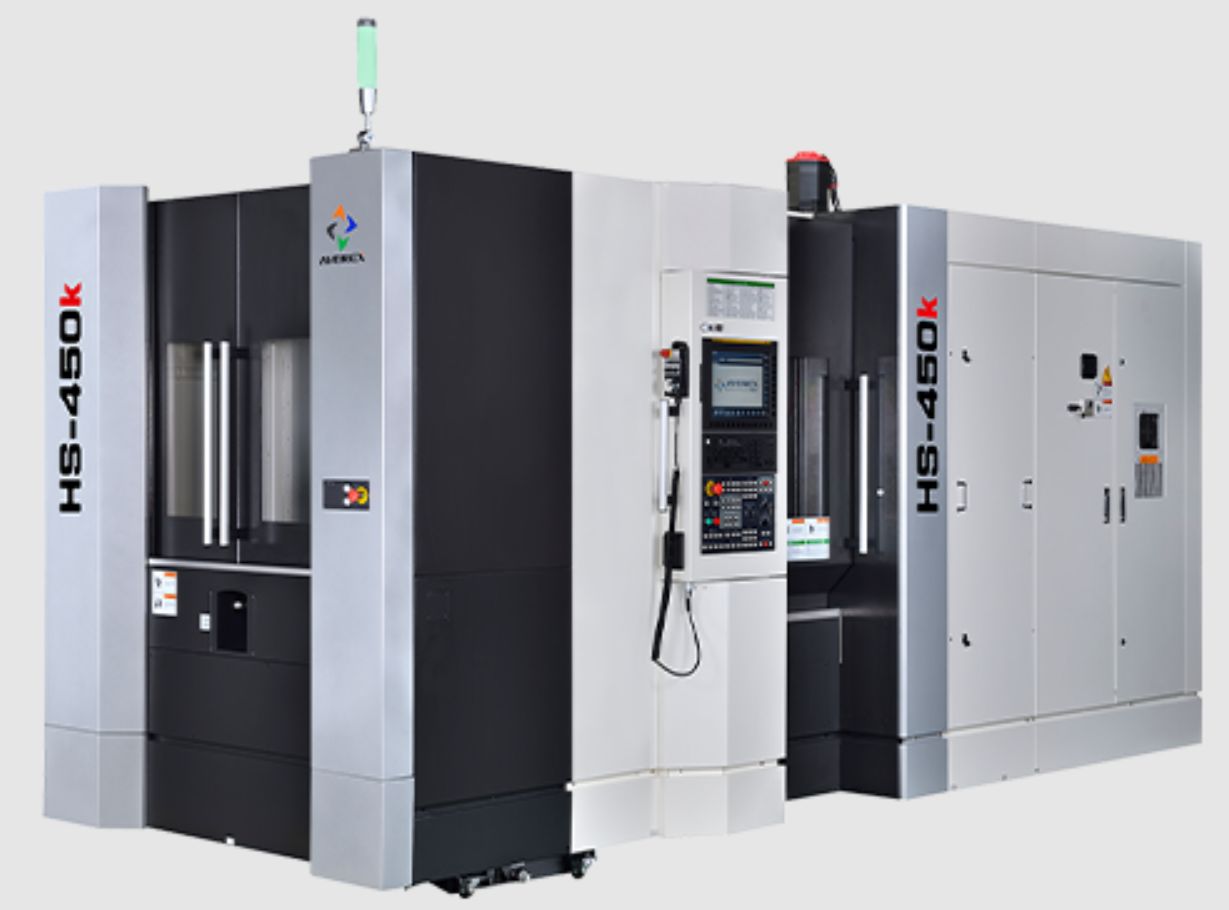

Az AVEREX HS-450K nagy sebességű, kétpalettás horizontális CNC megmunkálóközpont, amely közepes méretű, összetett alkatrészek sorozatgyártására készült. Ideális választás autóipari, járműipari, gépipari és általános bérforgácsolási feladatokra, különösen házak, hajtóműalkatrészek, szivattyú- és szeleptestek, valamint több oldalról megmunkálandó munkadarabok gyártásához.
A 640 × 610 × 680 mm-es munkatér, a 15 000 /perc fordulatszámú főorsó, a kétpalettás rendszer és a 46 férőhelyes szerszámtár egyaránt a rövid ciklusidőt és a nagy termelékenységet szolgálja.
A kétpalettás automatikus palettaváltó lehetővé teszi, hogy miközben az egyik palettán a gép dolgozik, a másikon már előkészíthető a következő munkadarab. Ez jelentősen csökkenti az állásidőt, kiszámíthatóbbá teszi a termelést és javítja a gép tényleges kihasználtságát.
A 60 m/perc gyorsjárat, az 1 G tengelygyorsulás, az 1,2 másodperces szerszámcsere és az 5 másodperces palettaváltás különösen nagy előnyt jelent ismétlődő gyártásnál. A merev gépszerkezet, a hőmérséklet-szabályozott főorsó és a görgős lineáris vezetékek hosszú műszakokon keresztül is stabil, megbízható megmunkálást biztosítanak.
A HS-450K legfontosabb előnye, hogy a nagy sebességű megmunkálást valódi sorozatgyártási automatizálással kapcsolja össze. A 15 000 1/perc fordulatszámú, BIG-PLUS rendszerű főorsó nagy teljesítményű alumínium-megmunkálásra és általános acélforgácsolásra egyaránt használható.
A lépcsős kialakítású, egy darabból öntött gépágy, a kézi hántolással illesztett felületek, a THK görgős lineáris vezetékek, valamint a 3 500 N·m rögzítési nyomatékú B tengely nagyobb merevséget biztosítanak, mint számos könnyebb felépítésű horizontális központ. A 30 bar-os főorsón keresztüli hűtés mélyfuratoknál, furatmegmunkálásnál és nagy teljesítményű marásnál is javítja a forgácskihordást.
Általános adatok:
Géptípus: horizontális CNC megmunkálóközpont
Megmunkálási tengelyek: X, Y, Z és B
Paletták száma: 2 db
Automatikus palettaváltó: igen
Vezérlés: AVEREX–FANUC MPro I
Szerszámtár kapacitása: 46 szerszám
Főorsó maximális fordulatszáma: 15 000 /perc
Főorsón keresztüli hűtés: 30 bar
Szerkezeti kialakítás:
Gépágy: egy darabból öntött, lépcsős kialakítású, erősen bordázott gépágy
Gépszintezés: hárompontos szintezési rendszer
X/Y/Z vezetékek: görgős lineáris vezetékek
Golyósorsók átmérője: Ø40 mm
Tengelykenés: központi olaj-levegő kenőrendszer
Tengelyvédelem: teleszkópos vezetékburkolatok
Főorsó hőstabilizálása: folyadékhűtéses rendszer
Golyósorsók és csapágyak hőkompenzációja: igen
Tengelymozgások:
X: 640 mm
Y: 610 mm
Z: 680 mm
Főorsóközép távolsága a paletta felületétől: 50–660 mm
Főorsóorr távolsága a paletta középpontjától: 100–780 mm
Palettafelület magassága a padlótól: 1100 mm
Gyorsjárati és előtolási sebességek:
X/Y/Z gyorsjárati sebesség: 60/60/60 m/perc
X/Y/Z maximális megmunkálási előtolás: 20 m/perc
Tengelygyorsulás: 1 G
B tengely forgási sebessége: 33,3 /perc
Pozicionálási pontosság:
Pozicionálási pontosság: 0,005 mm
Ismétlési pontosság: 0,0028 mm
Paletták és munkadarab:
Paletta mérete: 400 × 400 mm
Opcionális palettaméret: 500 × 500 mm
Maximális munkadarabátmérő: Ø785 mm
Maximális munkadarabmagasság: 1 000 mm
Maximális palettaterhelés: 500 kg
Paletta furatkiosztása: M16 × 25 mm, 80 mm-es osztással
500 mm-es paletta furatkiosztása: M16 × 25 mm, 100 mm-es osztással
Palettarögzítés: mechanikus reteszelés
Palettarögzítő elemek száma: 4 db kúpos rögzítőelem
Palettarögzítő erő: 4 × 9,8 kN
Rögzítési helyzet ellenőrzése: levegős felfekvés-ellenőrzés
B tengely:
Alapkivitelű legkisebb indexálási szög: 1°
Opcionális legkisebb programozható szög: 0,001°
Alapkivitelű indexálási idő: 2 másodperc/90°
Opcionális indexálási idő: 1,1 másodperc/90°
B tengely rögzítési nyomatéka: 3 500 N·m
B tengely alapváltozata: indexálóasztal
Teljes értékű, folyamatos B tengely: opcionális
Automatikus palettaváltó – APC:
Paletták száma: 2 db
Palettaváltó rendszere: forgó rendszerű
Palettaváltás ideje: 5 másodperc
Palettamosás: automatikus, felső palettamosó rendszer
Paletta felfekvésének ellenőrzése: levegős érzékelés
Főorsó:
Főorsó hajtása: direkt hajtás
Főorsórendszer: BIG-PLUS, kettős felületi felfekvés
Főorsókúp: ISO 7/24 No. 40
Szerszámbefogás: CAT40 vagy BBT40, konfigurációtól függően
Főorsó fordulatszám-tartománya: 40–15 000 /perc
Maximális főorsónyomaték: 249 Nm, S3 15%
15 perces főorsónyomaték: 150 Nm
Főorsó felfutási ideje 15 000 /percig: 3,2 másodperc
Főorsó lefutási ideje 15 000 /percről: 3,3 másodperc
Főorsó levegős tömítése: igen
Főorsón keresztüli levegőfúvás: igen
ATC közbeni főorsó-levegőfúvás: igen
Főorsó körüli hűtőfolyadék-fúvókák: igen
Főorsón keresztüli hűtés nyomása: 30 bar
70 bar-os rendszer fogadására előkészítve: igen
CTS-kompatibilis behúzógomba minimális átmenőfurata: 7 mm
Automatikus szerszámváltó – ATC:
Szerszámtár kapacitása: 46 szerszám
Szerszámválasztás: random/fix rendszer
Szerszámszám-tartomány: 0–9999
Behúzógomba: CAT40/JIS40, konfigurációtól függően
Maximális szerszámátmérő foglalt szomszédos helyekkel: Ø75 mm
Maximális szerszámátmérő üres szomszédos helyekkel: Ø150 mm
Maximális szerszámhossz: 400 mm
Maximális szerszámtömeg: 8 kg
Nehéz szerszámként kezelt tömeg: legalább 5 kg
Szerszám–szerszám csereidő: 1,2 másodperc
Nehéz szerszám szerszám–szerszám csereideje: 2,1 másodperc
Forgácstól forgácsig mért idő: 3,4 másodperc
Nehéz szerszámnál forgácstól forgácsig mért idő: 4,4 másodperc
Szerszámterhelés programozható felügyelete: igen
ATC sebessége nehéz szerszámhoz programozható: igen
Hajtások és motorok:
X tengely motorja: 4,5 kW
Y tengely motorja: 5,5 kW
Z tengely motorja: 4,5 kW
B tengely motorja: 2,7 kW
Központi kenőszivattyú motorja: 18 W
Főorsó-hűtőfolyadék szivattyúja: 1,62 kW
Forgácsöblítő szivattyú: 0,62 kW
Főorsón keresztüli hűtés szivattyúja: 2,24 kW
Felső munkatéröblítő szivattyúk: 2 × 1,29 kW
Hidraulikaszivattyú motorja: 2,23 kW
Főorsó olajhűtője: 1,95 kW
Tartálykapacitások:
Hűtőfolyadék-tartály: 550 liter
Hidraulikaolaj-tartály: 60 liter
Kenőolajtartály: 1,8 liter
Hűtőfolyadék szintérzékelése: úszógolyós rendszer
Olajleválasztó: igen
Elektromos és pneumatikus adatok:
Gyári gépoldali tápfeszültség: 200–230 V
Elektromos teljesítményigény: 50 kVA
Szükséges levegőnyomás: 0,6 MPa
Levegőfogyasztás: 500 liter/perc
Méretek és tömeg:
Gép mérete: 4 730 × 2 688 × 2 600 mm
Szükséges telepítési hely: 5 375 × 3 800 × 2 600 mm
Gép tömege: 11 645 kg
AVEREX–FANUC MPro I vezérlés
Az AVEREX–FANUC MPro I egy FANUC-alapú CNC-rendszer, amelyet az AVEREX a horizontális megmunkálóközpont működéséhez, a B tengely, az ATC és a kétpalettás APC kezeléséhez konfigurált. A kezelőfelület támogatja a kézi, MDI és automata üzemmódokat, a szerszám- és palettakezelést, valamint a nagy sebességű pályavezérlési funkciókat.
Vezérlő műszaki adatai:
Kijelző: 10,4″ színes LCD
Vezérelt tengelyek: X, Y, Z és B
Nagy sebességű pályavezérlés: AICC II Nano Control
Előreolvasás: 200 programmondat
Szervohajtások: FANUC HRV-III nagy teljesítményű szervorendszer
Alkatrészprogram-tároló kapacitása: 1 280 méter
Regisztrálható programok száma: 400
Munkadarab-koordinátarendszerek száma: 48 pár
Szerszámkorrekciók száma: 400 pár
Szerszámkorrekciós rendszer: Tool Offset Memory C
Programozási támogatás: Manual Guide 0i
Adatkapcsolat: Ethernet, CF-kártya és USB
Többnyelvű kijelzés: igen
A gépen elérhető szoftverfunkciók:
AICC II Nano nagy sebességű pályavezérlés
Helikális interpoláció
Körinterpoláció
Polárkoordinátás programozás
Merev menetfúrás
Fúró- és megmunkáló ciklusok
Custom Macro B
Közös makróváltozók: #500–#999
Szerszámélettartam-kezelés
Programozható főorsó-szerszámterhelés-felügyelet
Programozható adatbevitel: G10
Koordinátarendszer-elforgatás
Méretezés
Programozható tükrözés
Program újraindítása
Nagy sebességű mérőjel-feldolgozás
Kézikerék-beavatkozás
Szerszámtár és APC kezelése
Alapfelszereltség:
AVEREX–FANUC MPro I CNC vezérlés
10,4″ színes LCD kijelző
Manual Guide 0i programozási támogatás
15 000 1/perc fordulatszámú BIG-PLUS főorsó
46 férőhelyes automatikus szerszámváltó
400 × 400 mm-es paletták
Kétpalettás automatikus palettaváltó
1°-os B tengelyű indexálóasztal
30 bar-os főorsón keresztüli hűtés
Előkészítés 70 bar-os hűtőrendszerhez
Egy darabból öntött, bordázott, lépcsős gépágy
THK görgős lineáris vezetékek
Teleszkópos vezetékburkolatok
Főorsó-, golyósorsó- és csapágyhűtés
Központi olaj-levegő kenőrendszer
Mechanikus palettarögzítés levegős felfekvés-ellenőrzéssel
Automatikus felső palettamosó rendszer
Z tengely vezetékburkolatának automatikus öblítése
Főorsón keresztüli forgácsolólevegő
Főorsó levegős tömítése és ATC-levegőfúvása
Elárasztásos munkatérhűtés
Kettős forgácskihordó csiga
550 literes hűtőfolyadék-tartály
Hűtőfolyadék-szintérzékelés
Olajleválasztó
Zárt munkatérburkolat
Biztonsági ajtóreteszelések
Zárt elektromos kapcsolószekrény hőcserélővel
Automatikus heti be- és kikapcsolási, illetve bemelegítési időzítő
Háromszínű gépállapotjelző lámpa
Munkatér- és palettarakodó világítás
Szintezőelemek és szintezőcsavarok
Karbantartó szerszámkészlet
Kezelési dokumentáció
Opcionális:
0,001°-os, teljes értékű B tengelyű forgóasztal
60 férőhelyes szerszámtár
80 férőhelyes szerszámtár
500 × 500 mm-es paletták
70 bar-os főorsón keresztüli hűtés
12 000 1/perc fordulatszámú, nagy nyomatékú főorsó
20 000 1/perc fordulatszámú nagy sebességű főorsó
CAT40, BBT40 és egyéb gyártó által jóváhagyott szerszámbefogási kivitelek
Láncos forgácsszállító
Kaparóléces forgácsszállító
Mágneses kaparóléces forgácsszállító
Kombinált finomszűrős forgácsszállító
Forgácsgyűjtő kocsi
X/Y/Z/B tengelyes lineáris mérőlécek
Automatikus munkadarabmérő rendszer
Automatikus szerszámbemérő
Lézeres szerszámbemérő
Szerszámtörés-ellenőrző rendszer
Hidraulikus felső készülékrögzítő karok
Hidraulikus vagy pneumatikus palettaátvezetés
Munkadarab-rögzítés pneumatikus ellenőrzése
Hűtőfolyadék-tartály hűtőberendezése
Elektromos kapcsolószekrény klímaberendezése
Olajködleválasztó
Forgó ablakmosó és ablaklehúzó
Energiatakarékos funkciócsomag
CE-kivitel az EN ISO 13849-1 követelményei szerint
