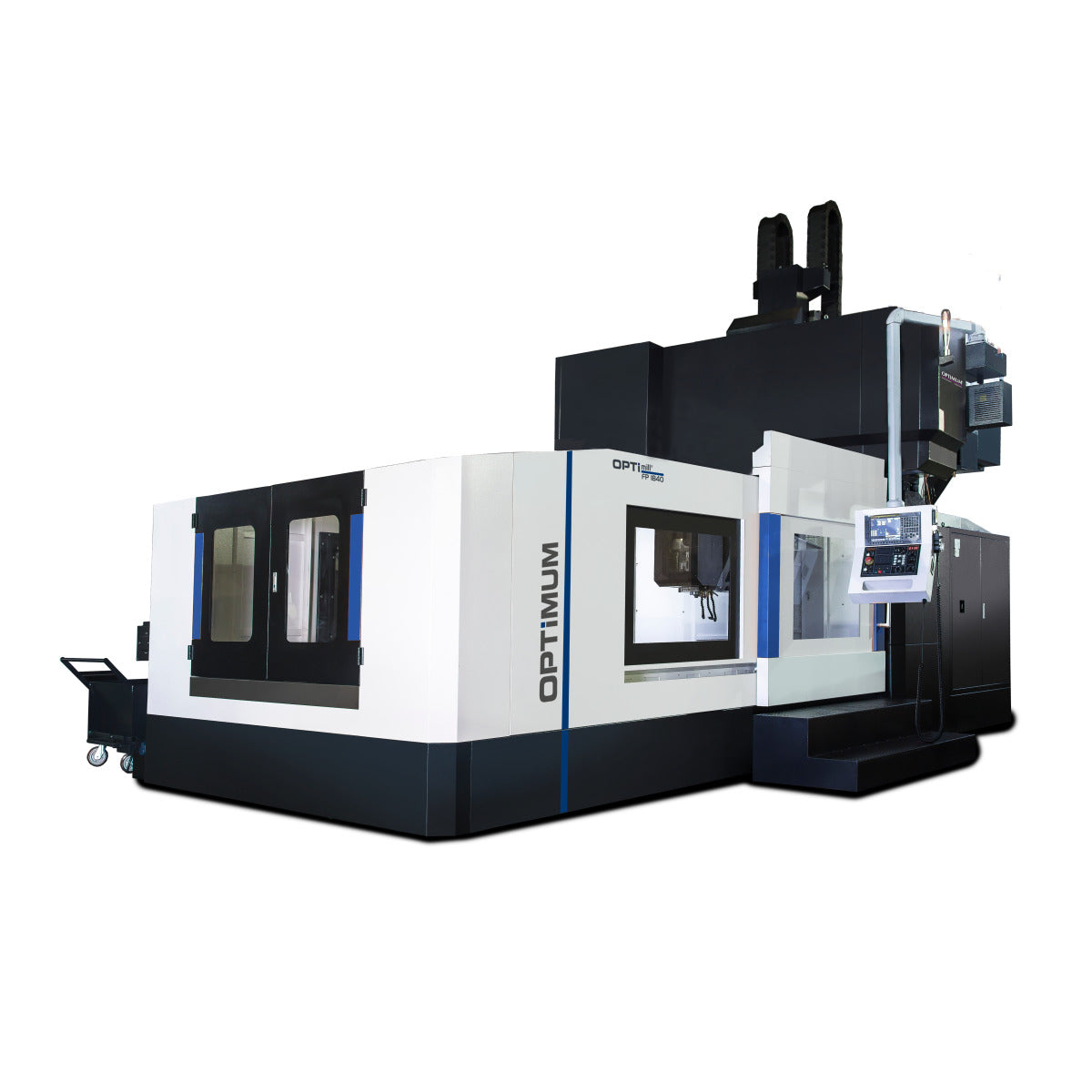

Az OPTImill FP 1530 nagy munkaterű, robusztus felépítésű, háromtengelyes CNC portál marógép nagyméretű és nehéz munkadarabok precíz megmunkálásához. A 3100 × 1650 × 800 mm-es mozgástartomány, a 3000 × 1500 mm-es munkaasztal és a 7000 kg-os asztalterhelhetőség alkalmassá teszi nagy gépalkatrészek, öntvények, hegesztett szerkezetek, készüléktestek, szerszámok és egyéb nagyméretű munkadarabok marására, fúrására és kontúrmegmunkálására.
A gép elsősorban gépgyártó, szerszámgyártó, bérforgácsoló és karbantartó üzemek számára jelent megfelelő megoldást, ahol az egyedi alkatrészek mellett kis- és közepes sorozatok gazdaságos gyártása is követelmény. A BT50 szerszámbefogású, hajtóműves főorsó nagy nyomatékot biztosít a nehéz forgácsoláshoz, míg a 24 férőhelyes automatikus szerszámtár és a Siemens SINUMERIK 828D vezérlés támogatja az összetett, több műveletből álló megmunkálási ciklusokat.
A nagy asztalfelület, az 1650 mm-es oszlopköz és a 7000 kg-os terhelhetőség lehetővé teszi, hogy olyan munkadarabok is egyetlen gépen készüljenek el, amelyek kisebb megmunkálóközpontokon csak többszöri átfogással lennének megmunkálhatók. A kevesebb átfogás rövidebb beállítási időt, kisebb hibalehetőséget és kedvezőbb méretpontosságot eredményezhet, miközben egyszerűbbé válik a nagyméretű alkatrészek gyártásának megszervezése.
A MEEHANITE öntvényből készült, erősen bordázott szerkezet, az X és Y tengely görgős lineáris vezetékei, valamint a Z tengely széles lapos csúszóvezetékei nagy merevséget és jó rezgéscsillapítást biztosítanak. A főorsó hajtóművének olajkörös hűtése és a Z tengely pneumatikus SCBS súlykiegyenlítése hozzájárul a gép hőstabilitásához és egyenletes működéséhez. A teljes munkatérburkolat, az automatikus kenés, a forgácskihordó és a külső munkatérben elhelyezett szerszámtár tisztább, biztonságosabb és kiszámíthatóbb üzemeltetést tesz lehetővé.
Az OPTImill FP 1530 egyik legfontosabb előnye a 3100 mm-es X tengelymozgás, az 1650 mm-es Y tengelymozgás és a 7000 kg-os asztalterhelhetőség együttes biztosítása. A 17 kW folyamatos teljesítményű, S6-30% üzemben 32,3 kW teljesítményre és 330 nm nyomatékra képes BT50 főorsó nehéz marási műveletekhez is megfelelő teljesítménytartalékot kínál. A 24 férőhelyes, kétkaros automatikus szerszámváltó a különböző marási, fúrási és menetmegmunkálási műveletek automatizált végrehajtását támogatja.
A gép nagy tömege, merev portálszerkezete, precíziós golyósorsói és tengelyenként optimalizált vezetékrendszere a nagy munkatér ellenére is pontos mozgást tesz lehetővé. A gyárilag megadott ±0,009 mm pozicionálási és ±0,015 mm ismétlési pontosság, a Siemens SINUMERIK 828D vezérlés, valamint a ShopMill programozás és a 3D szimuláció egyaránt segíti az egyedi és sorozatgyártási feladatok hatékony elvégzését. A gép mérőtapintókkal, különböző marófejekkel, negyedik tengellyel, 20 vagy 70 baros belső hűtéssel és ötödik tengelyes előkészítéssel is bővíthető.
Általános adatok:
Géptípus: háromtengelyes CNC portál marógép
Típus: OPTImill FP 1530
CNC vezérlés: Siemens SINUMERIK 828D
Tengelyek száma: 3
Gépváz anyaga: MEEHANITE minőségű öntvény
Gépágy kialakítása: egy darabból öntött, erősen bordázott szerkezet
Oszlop és keresztgerenda: egy darabból öntött kivitel
Vezetékek keménysége: HRC50–HRC55
X és Y tengely vezetékei: görgős lineáris vezetékek
Z tengely vezetékei: széles, állítható lapos csúszóvezetékek
Golyósorsók: edzett és precíziós köszörülésű kivitel
Z tengely súlykiegyenlítése: pneumatikus SCBS rendszer
Főorsó-hajtómű hűtése: olajkörös hűtőrendszer
Gépburkolat: teljesen zárt munkatér, szélesre nyitható ajtókkal
Méretek és tömeg:
Hossz: kb. 8800 mm
Szélesség/mélység: kb. 5800 mm
Magasság: kb. 5000 mm
Nettó tömeg: kb. 26000 kg
Tengelymozgások:
X: 3100 mm
Y: 1650 mm
Z: 800 mm
Opcionális Z tengelymozgás: 1000 mm
Oszlopok közötti távolság: 1650 mm
Főorsó és asztal közötti minimális távolság: 160 mm
Főorsó és asztal közötti maximális távolság: 960 mm
Főorsó és oszlop közötti távolság: 460 mm
Gyorsjárati sebességek:
X: 16 m/perc
Y: 10 m/perc
Z: 10 m/perc
Tengely szervomotor nyomaték:
X tengely, S1 folyamatos üzemben: 80 nm
Y tengely, S1 folyamatos üzemben: 80 nm
Z tengely, S1 folyamatos üzemben: 81 nm
Munkaasztal:
Asztal hossza: 3000 mm
Asztal szélessége: 1500 mm
Maximális terhelhetőség: 7000 kg
T-hornyok száma: 9 db
T-hornyok mérete: 22 mm
T-hornyok osztása: 160 mm
Főorsó:
Kialakítás: merev, hajtóműves főorsófej
Hajtómű: nagy áttételű kivitel
Szerszámbefogás: BT50
Maximális fordulatszám: 6000 ford./perc
Főorsómotor teljesítménye S1 folyamatos üzemben: 17 kW
Főorsómotor teljesítménye S6-30% üzemben: 32,3 kW
Főorsó nyomatéka S1 folyamatos üzemben: 162 nm
Főorsó nyomatéka S6-30% üzemben: 330 nm
Főorsó-hajtómű kenése és hűtése: automatikus olajkörös rendszer
Automatikus szerszámváltó:
Kialakítás: kétkaros megfogó
Szerszámhelyek száma: 24 db
Szerszámkiválasztás: kétirányú, a legrövidebb út alapján
Maximális szerszámátmérő: 110 mm
Maximális szerszámátmérő üres szomszédos helyekkel: 220 mm
Maximális szerszámhossz: 300 mm
Maximális szerszámtömeg: 18 kg
Szerszámváltási idő: 4,5 mp
Szerszámtár elhelyezése: a munkatéren kívül
Szerszámtár védelme: forgács és hűtőfolyadék elleni burkolat
Pontosság:
Pozicionálási pontosság: ±0,009 mm
Ismétlési pontosság: ±0,015 mm
Hűtőfolyadék-rendszer:
Hűtőfolyadék-szivattyúk száma: 1 db
Hűtőfolyadék-szivattyú teljesítménye: 1,35 kW
Opcionális belső főorsóhűtés: 20 vagy 70 bar
Forgácskezelés:
Oldalsó forgácskihordás: spirálos szállítók a gépágy mindkét oldalán
Központi forgácskihordó: szalagos kivitel
Forgácskocsi: igen
Elektromos adatok:
Hálózati feszültség: 400 V
Hálózati frekvencia: 50 Hz
Teljes elektromos csatlakozási érték: 60 kVA
Kapcsolószekrény hőszabályozása: hőcserélő
Siemens SINUMERIK 828D vezérlés
Vezérlés típusa: Siemens SINUMERIK 828D
Kezelőfelület: SINUMERIK Operate
Rendszerszoftver: SW26X
Kijelző: 10,4” színes kijelző
Képarány: 4:3
CNC felhasználói memória: 5 MB
Mondatváltási idő: 2 ms
Look Ahead kapacitás: 100 mondat
Kezelhető szerszámok maximális száma: 256 db
Előlapi USB-csatlakozás: USB 2.0
Ethernet-csatlakozás: RJ45
Memóriakártya-csatlakozás: CompactFlash
Funkciógombok száma: 16 db
Vízszintes funkciógombok száma: 8 db
Függőleges funkciógombok száma: 8 db
Billentyűzet: teljes QWERTY billentyűzet
Kezelőpanel védettsége: IP65
A gépen elérhető szoftverfunkciók:
Műveletlépés-alapú programozás: ShopMill
Biztonsági rendszer: SINUMERIK Safety Integrated
Maradékanyag-felismerés: igen
Maradékanyag-megmunkálás: igen
3D megmunkálási szimuláció: igen
Aktuális megmunkálás grafikus követése: igen
Hálózati meghajtó kezelése: igen
Szerszámkezelés: igen
A SINUMERIK 828D a Siemens kompakt és középkategóriás CNC szerszámgépekhez kialakított vezérlőrendszere. Nagy feldolgozási teljesítményt, pontos pályavezérlést és műhelyszintű programozási lehetőséget biztosít, ezért egyedi alkatrészek és kisebb sorozatok gyártásánál egyaránt jól használható.
A ShopMill segítségével a kezelő grafikus műveleti lépésekből állíthatja össze a megmunkálási programot. A maradékanyag-felismerés, a 3D szimuláció és az aktuális megmunkálás grafikus követése megkönnyíti a programok ellenőrzését, csökkenti a beállítási hibák kockázatát és támogatja az összetett marási és fúrási műveletek biztonságos végrehajtását.
Alapfelszereltség:
Siemens SINUMERIK 828D CNC vezérlés
BT50 főorsó, legfeljebb 6000 ford./perc fordulatszámmal
24 férőhelyes automatikus szerszámtár
Kétkaros automatikus szerszámváltó
Pneumatikus SCBS súlykiegyenlítés a Z tengelyen
Görgős lineáris vezetékek az X és Y tengelyen
Széles, állítható lapos csúszóvezetékek a Z tengelyen
Automatikus központi kenőrendszer nyomásfelügyelettel
Főorsó-olajhűtő
Kapcsolószekrény-hőcserélő
Teljes munkatérburkolat szélesre nyitható ajtókkal
Tengelyburkolatok
LED munkatérvilágítás riasztásjelzővel
Munkavégzést és programvéget jelző lámpa
Energiavezető lánc húzásmentesítéssel és kábelelválasztással
Kétoldali spirálos forgácskihordás
Szalagos forgácskihordó
Forgácskocsi
Kenőolaj- és hűtőfolyadék-szétválasztó rendszer
Szintező- és gépbeállító elemek
Opcionális:
Megmunkálási és mérési kiegészítők:
Opcionális 1000 mm-es Z tengelymozgás
BLUM TC52 univerzális mérőtapintó
BLUM ZX-Speed 3D tapintó, cikkszám
Kézi 90°-os marófej
Kétoldalas kézi 90°-os marófej
Univerzális marófej
90°-os marófej automatikus szerszámváltással és kézi fejjel
Negyedik tengely
Negyedik tengely előkészítése
Ötödik tengely előkészítése
Hűtési és gépfelszereltségi opciók:
Integrált, 20 baros belső főorsóhűtés
Külső aggregátos, 70 baros belső főorsóhűtés
Kapcsolószekrény-klímaberendezés
3D nyomtatási interfész
Munkahelyi szőnyeg többféle méretben
Siemens OSS PLUS 12 hónapos csomag
Siemens OSS PLUS 24 hónapos csomag
Siemens OSS PLUS 36 hónapos csomag
