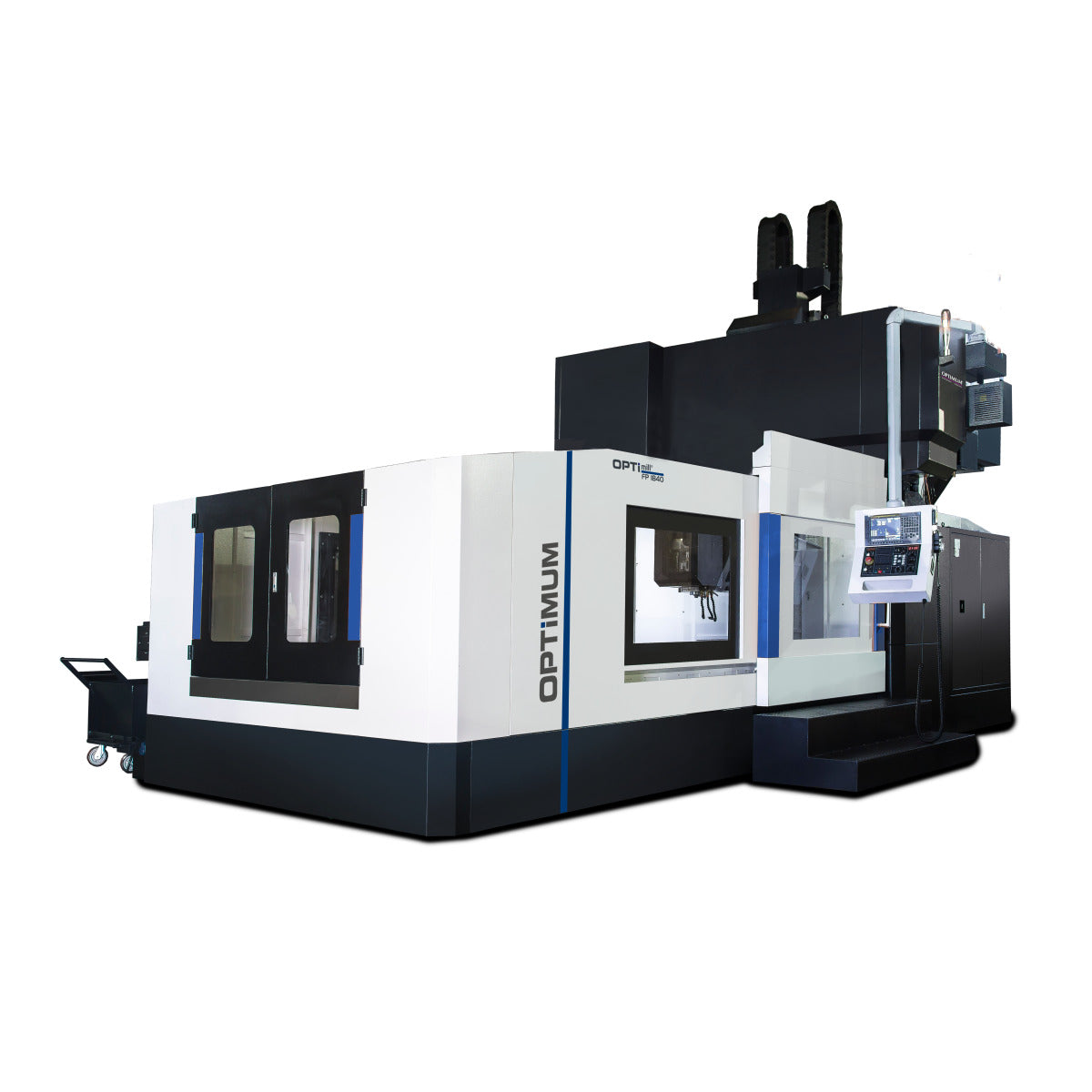

Az OPTImill FP 1840 nagy méretű és akár 14 000 kg tömegű munkadarabok nagy teljesítményű megmunkálására tervezett, merev portálszerkezetű CNC megmunkálóközpont. A 4000 × 1800 mm-es munkaasztal, a 4200 × 2400 × 1000 mm-es tengelyutak és a 2400 mm-es oszloptávolság nagyméretű gépalkatrészek, szerszámok, formák és acélszerkezetek megmunkálását teszi lehetővé.
A gépágy, az asztal, az oszlopok, a kereszttartó, a szán és az orsóház kiváló minőségű MEEHANITE öntöttvasból készül. A merev portálkialakítás, az X- és Y-tengely görgős lineáris vezetékei, valamint a Z-tengely széles, állítható csúszóvezetékei nagy statikus és dinamikus merevséget biztosítanak.
A 6000 ford./perc fordulatszámú, BT50 szerszámbefogású hajtóműves főorsó 32,3 kW maximális teljesítményével és 330 nm nyomatékával nehéz marási és fúrási műveletekhez is megfelelő. A Siemens SINUMERIK 828D vezérlés egyszerű programozást, gyors programfeldolgozást és pontos tengelyszabályozást biztosít.
A 4 000 × 1 800 mm-es munkaasztal és a 14 000 kg-os terhelhetőség lehetővé teszi nagyméretű, nehéz munkadarabok stabil befogását és egyetlen munkafolyamatban történő megmunkálását. A 4 200 × 2 400 × 1 000 mm-es tengelyutak, valamint a portál oszlopai közötti 2 400 mm-es távolság jelentős szabadságot biztosít gépalkatrészek, szerszámok, formák és hegesztett szerkezetek gyártásakor.
A 330 nm maximális nyomatékú BT50 főorsó a nagy átmérőjű szerszámokkal végzett nehéz marási és fúrási műveletekhez is megfelelő teljesítményt nyújt. A merev gépszerkezet, a precíziós tengelyhajtások és a pneumatikus Z-tengelyes súlykiegyenlítés egyenletes megmunkálási minőséget biztosítanak. A 24 férőhelyes automatikus szerszámtár, a 4,5 másodperces szerszámcsere és a Siemens SINUMERIK 828D vezérlés csökkenti a mellékidőket, egyszerűsíti a kezelést és növeli a gép termelékenységét.
A gépágy, a munkaasztal, az oszlopok, a kereszttartó, a szán és az orsóház nagy merevségű, kiváló rezgéscsillapítású MEEHANITE® öntöttvasból készülnek. A nagyméretű portálszerkezet nagy terhelés mellett is stabil geometriai viszonyokat biztosít. Az edzett és precíziósan köszörült golyósorsók gyors és pontos tengelymozgást tesznek lehetővé.
Az X- és Y-tengely görgős lineáris vezetékeket kapott, amelyek kis súrlódású, holtjátékmentes mozgást és hosszú élettartamot biztosítanak. A Z-tengely széles, állítható csúszóvezetékei nagy csillapítást és merevséget nyújtanak nehéz marási műveleteknél. A pneumatikus SCBS súlykiegyenlítés tehermentesíti a Z-tengely hajtását, míg az olajkeringetéses orsó- és hajtóműhűtés mérsékli a termikus alakváltozást. A külső elhelyezésű, burkolt szerszámtár, a kétkaros szerszámváltó és a teljesen zárt munkatér tiszta, biztonságos és hatékony termelést tesz lehetővé.
Általános adatok:
Típus: OPTImill FP 1840
Gépkialakítás: CNC portál megmunkálóközpont
Alaptengelyek száma: 3
Lineáris tengelyek: X / Y / Z
Tengelyutak és munkatér:
X-tengely mozgástartománya: 4200 mm
Y-tengely mozgástartománya: 2400 mm
Z-tengely mozgástartománya: 1000 mm
Oszlopok közötti távolság: 2400 mm
Főorsó és asztal közötti legkisebb távolság: 220 mm
Főorsó és asztal közötti legnagyobb távolság: 1220 mm
Főorsó és oszlop közötti legnagyobb távolság: 404 mm
Munkaasztal:
Asztal hossza: 4 000 mm
Asztal szélessége: 1 800 mm
Maximális asztalterhelés: 14 000 kg
T-hornyok mérete: 22 mm
T-hornyok száma: 9
T-hornyok osztástávolsága: 200 mm
Pontosság:
Pozicionálási pontosság: ±0,009 mm
Ismétlési pontosság: ±0,015 mm
Előtolások és tengelyhajtások:
Gyorsjárati sebesség az X-tengelyen: 15 m/perc
Gyorsjárati sebesség az Y-tengelyen: 15 m/perc
Gyorsjárati sebesség a Z-tengelyen: 10 m/perc
X-tengely motorjának folyamatos nyomatéka: 80 nm, S1
Y-tengely motorjának folyamatos nyomatéka: 100 nm, S1
Z-tengely motorjának folyamatos nyomatéka: 81 nm, S1
X- és Y-tengely vezetékei: görgős lineáris vezetékek
Z-tengely vezetékei: széles, állítható csúszóvezetékek
Golyósorsók: edzett és precíziósan köszörült kivitel
Z-tengely súlykiegyenlítése: pneumatikus SCBS rendszer
Főorsó:
Főorsó kialakítása: nagy nyomatékú, hajtóműves főorsó
Szerszámbefogó rendszer: BT50
Maximális főorsó-fordulatszám: 6000 ford./perc
Főorsómotor teljesítménye folyamatos üzemben: 17 kW, S1
Főorsómotor maximális teljesítménye: 32,3 kW, S6–30%
Főorsónyomaték folyamatos üzemben: 162 nm, S1
Maximális főorsónyomaték: 330 nm, S6–30%
Főorsó hajtása: nagy áttételű fogaskerékhajtás
Főorsó és hajtómű hűtése: olajkeringetéses rendszer
Főorsó-olajhűtő: igen
Hőcserélő: igen
Automatikus szerszámváltó:
Szerszámhelyek száma: 24
Szerszámváltó kialakítása: kétkaros megfogó
Szerszámválasztás: kétirányú, legrövidebb út szerinti
Szerszámcsere ideje szerszámtól szerszámig: 4,5 s
Maximális szerszámátmérő: 110 mm
Maximális szerszámátmérő üres szomszédos helyekkel: 220 mm
Maximális szerszámhossz: 350 mm
Maximális szerszámtömeg: 18 kg
Szerszámtár elhelyezése: a munkatéren kívül
Szerszámtár védelme: zárt burkolat
Hűtőfolyadék-rendszer:
Hűtőfolyadék-szivattyúk száma: 1
Hűtőfolyadék-szivattyú teljesítménye: 1,35 kW
Kenőolaj és hűtőfolyadék szétválasztása: igen
Főorsón keresztüli hűtőfolyadék-ellátás: opció
Forgácskezelés:
Forgácskihordó kialakítása: szállítószalagos
Forgácskocsi: igen
Oldalsó forgácskihordó csigák: mindkét oldalon
Automatikus forgácstovábbítás: igen
Kenőrendszer:
Kenési rendszer: automatikus központi kenés
Nyomásfelügyelet: igen
Főorsó kenése: automatikus olajkenés
Főorsó kenőolajának hűtése: igen
Gépszerkezet:
Gépágy anyaga: MEEHANITE minőségi öntöttvas
Munkaasztal anyaga: MEEHANITE minőségi öntöttvas
Oszlopok anyaga: MEEHANITE minőségi öntöttvas
Kereszttartó anyaga: MEEHANITE minőségi öntöttvas
Szán és orsóház anyaga: MEEHANITE minőségi öntöttvas
Vezetékek keménysége: HRC 50–55
Tengelyburkolatok: igen
Energiavezető lánc: húzásmentesítéssel és kábelelválasztással
Munkatérburkolat: teljesen zárt
Munkatérajtók: szélesre nyitható kivitel
Szintezőelemek: igen
Elektromos adatok:
Tápfeszültség: 400 V
Hálózati frekvencia: 50 Hz
Teljes csatlakozási teljesítmény: 60 kVA
Kapcsolószekrény hűtése: hőcserélő
Kapcsolószekrény-klímaberendezés: opció
Méretek és tömeg:
Gép hossza: körülbelül 10 800 mm
Gép szélessége: körülbelül 6200 mm
Gép magassága: körülbelül 5500 mm
Nettó géptömeg: körülbelül 37 500 kg
SIEMENS SINUMERIK 828D VEZÉRLÉS:
Vezérlés gyártója: Siemens
Vezérlés típusa: SINUMERIK 828D
Rendszerszoftver: SW 26X
Kezelőfelület: SINUMERIK Operate
Kijelző: 10,4″-os színes kijelző
Kijelző képaránya: 4:3
CNC-programmemória: 5 MB
Programmondat-váltási idő: 2 ms
Előretekintés: 100 programmondat
Kezelhető szerszámok száma: 256
Funkcióbillentyűk száma: 16
Vízszintes funkcióbillentyűk száma: 8
Függőleges funkcióbillentyűk száma: 8
Billentyűzet: teljes QWERTY-billentyűzet
Billentyűzet kialakítása: védőfóliás mechanikus billentyűk
Kezelőpanel védettsége: IP65
USB-csatlakozás: USB 2.0
Ethernet-csatlakozás: RJ45
Memóriakártya-csatlakozás: Compact Flash
A SINUMERIK 828D a kompakt és középkategóriás CNC szerszámgépekhez fejlesztett, nagy teljesítményű vezérlés. A SINUMERIK Operate kezelőfelület, a gyors programfeldolgozás és a 100 programmondatos előretekintés pontos pályavezérlést és hatékony marási műveleteket tesz lehetővé.
A gépen elérhető szoftverfunkciók:
DIN/ISO programozás: igen
SINUMERIK Operate kezelőfelület: igen
100 programmondatos előretekintés: igen
Szerszámkezelés: igen
Legfeljebb 256 szerszám kezelése: igen
Grafikus programozás: a telepített licenccsomag szerint
ShopMill műhelyprogramozás: licencfüggő
Grafikus megmunkálási szimuláció: licencfüggő
Mérőciklusok: licencfüggő
4. tengely vezérlése: opcionális gépkonfigurációval
5. tengely vezérlése: opcionális gépkonfigurációval
ALAPFELSZERELTSÉG:
Siemens SINUMERIK 828D CNC-vezérlés
SINUMERIK Operate kezelőfelület
10,4″-os színes kijelző
BT50 szerszámbefogású, 6 000 ford./perc fordulatszámú főorsó
24 férőhelyes automatikus szerszámtár
Kétkaros automatikus szerszámváltó
MEEHANITE® öntöttvas gépágy, asztal, oszlopok és kereszttartó
Görgős lineáris vezetékek az X- és Y-tengelyen
Állítható csúszóvezetékek a Z-tengelyen
Edzett és precíziósan köszörült golyósorsók
Pneumatikus SCBS súlykiegyenlítés a Z-tengelyen
Olajkeringetéses főorsó- és hajtóműhűtés
Főorsó-olajhűtő
Hőcserélő
Automatikus kenőrendszer nyomásfelügyelettel
Kenőolaj- és hűtőfolyadék-szétválasztó rendszer
Teljesen zárt munkatérburkolat
Szélesre nyitható munkatérajtók
Tengelyburkolatok
LED munkatérvilágítás riasztásjelzővel
Üzemállapot- és munkavége-jelző
Szállítószalagos forgácskihordó
Oldalsó forgácskihordó csigák
Forgácskocsi
Energiavezető lánc húzásmentesítéssel és kábelelválasztással
Szintező- és telepítőelemek
Siemens kiegészítő szervizcsomag online és helyszíni OSS-támogatással
OPCIONÁLIS:
Gyárilag rendelhető felszereltségi opciók:
Integrált főorsón keresztüli hűtőfolyadék-rendszer, 20 bar nyomással
Külső főorsón keresztüli hűtőfolyadék-rendszer, 70 bar nyomással
BLUM TC52 univerzális mérőtapintó
Kapcsolószekrény-klímaberendezés
Ezek az opciók csak új gép rendelésekor választhatók, utólag nem építhetők be.
Marófejek és megmunkálási lehetőségek:
Manuális 90°-os marófej
Kétoldalas manuális 90°-os marófej
Manuális univerzális marófej
90°-os marófej automatikus szerszámváltással
Félautomata univerzális marófej
Automatikus 90°-os marófej
Automatikus univerzális marófej
4. tengely előkészítése
CNC 4. tengely
5. tengely előkészítése
Mérőrendszerek és szerszámtárak:
BLUM ZX-Speed 3D mérőtapintó
30 férőhelyes automatikus szerszámtár
40 férőhelyes automatikus szerszámtár
60 férőhelyes automatikus szerszámtár
További kiegészítők:
3D-nyomtatási interfész
Munkahelyi gumiszőnyeg több méretben
