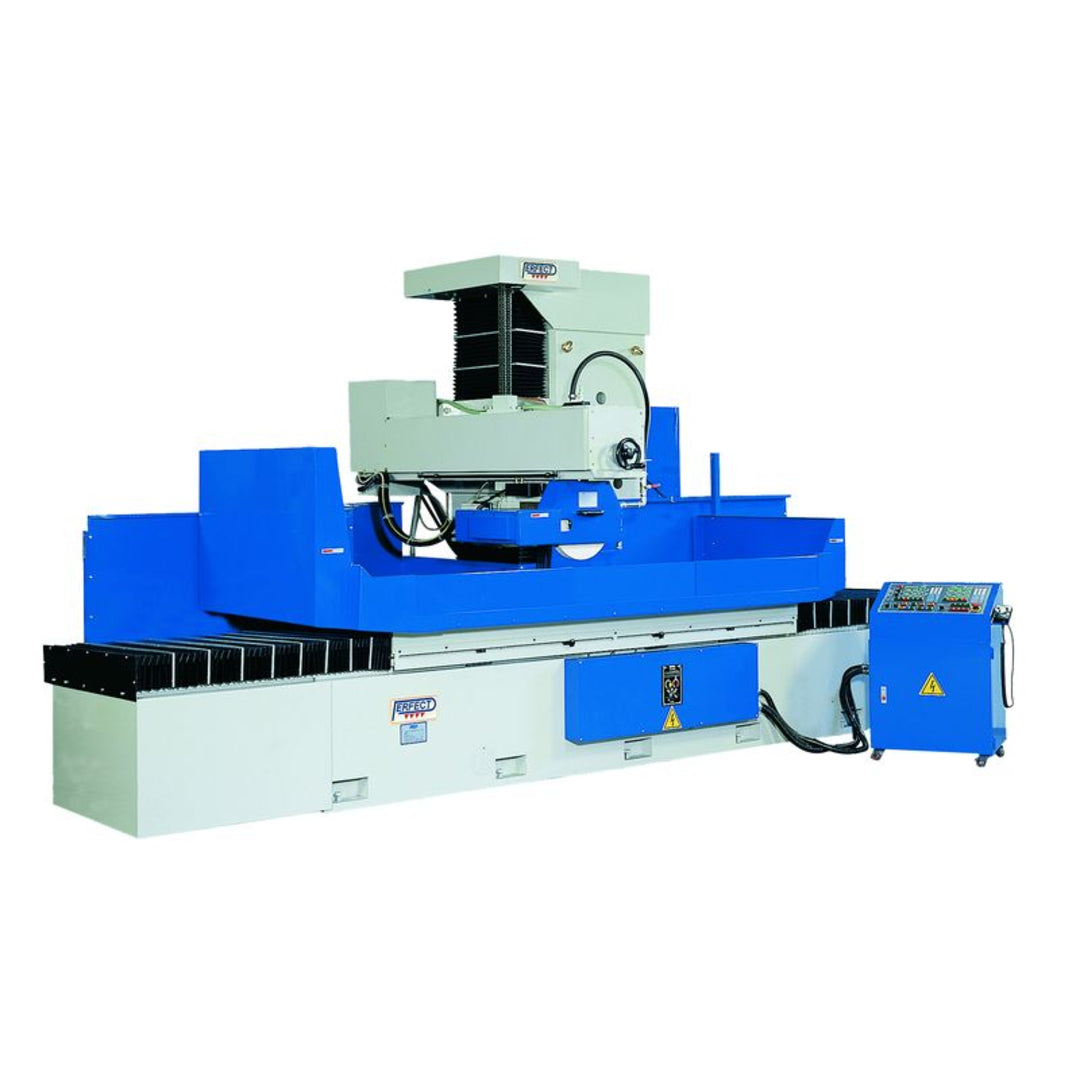

A PFG-80150AHD három tengelyen automatikus, konzolos síkköszörűgép 800 × 1500 mm-es köszörülési felülettel, 2000 kg asztalterheléssel és alapfelszereltségű AD5 fogásvétellel.
A PFG-80150AHD nagyméretű sík felületek köszörülésére készült konzolos gép. A 800 × 1500 mm-es munkaasztal és a 2000 kg megengedett asztalterhelés miatt nagyobb, nehezebb munkadarabok megmunkálásához is használható. Az asztal hosszanti mozgása hidraulikus, a keresztirányú előtolás automatikus, a függőleges fogásvételt pedig az alapfelszereltségű AD5 rendszer végzi.
A három tengelyen automatikus működés csökkenti az ismétlődő kézi beállításokat. Az AD5 kezelőpaneljén megadható a teljes leválasztandó anyagmennyiség, a durva és finom fogásvétel, valamint a szikráztatási szakasz. A hidraulikus asztalmozgás sebessége a munkadarabhoz igazítható, míg az MPG elektronikus kézikerék a függőleges tengely pontos kézi beállítását segíti.
A bordázott, szekrényes kialakítású oszlop és konzol a gép merevségét szolgálja. A gép fő szerkezeti elemei jó minőségű, feszültségmentesített öntvényből készülnek. A köszörűorsó P4 pontossági osztályú ferde hatásvonalú csapágyakon fut; a gyártó legfeljebb 2 µm orsóütést ad meg. A függőleges tengely előfeszített lineáris vezetékeket és precíziós golyósorsót használ. Az automatikus keringtető kenés a vezetékeket és a hajtás elemeit látja el.
Műszaki és technikai adatok:
Általános adatok:
Géptípus: Konzolos síkköszörűgép
Kivitel: Három tengelyen automatikus, AHD változat
Befoglaló méretek (H × Sz × M): 5160 × 2400 × 2555 mm
Nettó tömeg: 12800 kg
Csomagolt bruttó tömeg: 13800 kg
Munkaasztal és köszörülési kapacitás:
Munkaasztal mérete: 800 × 1500 mm
Maximális köszörülési felület: 800 × 1500 mm
Megengedett maximális asztalterhelés: 2000 kg
Asztalvezetés: V–V kialakítás
Maximális távolság az orsó középvonala és az asztal között: 800 mm
Orsó–asztal távolság növelt kivitelben: 1000 mm, opcionális
Előtolások:
Asztal hosszanti mozgása: Hidraulikus, állítható sebességgel
Keresztirányú előtolás: Automatikus
Keresztirányú gyorselőtolás: 1,5 m/perc
Automatikus keresztirányú előtolási lépés: 0,1–15 mm
Keresztirányú kézikerék elmozdulása: 5 mm/fordulat; 0,02 mm/osztás
Függőleges gyorselőtolás: 0,225 m/perc
Automatikus függőleges fogásvétel: 0,001–0,999 mm/fogás
Függőleges MPG kézikerék elmozdulása (×1 / ×5 / ×10): 0,1 / 0,5 / 1 mm/fordulat
Függőleges MPG kézikerék felbontása (×1 / ×5 / ×10): 0,001 / 0,005 / 0,01 mm/osztás
Köszörűorsó és korong:
Szabványos köszörűkorong mérete: 405 × 50 × 127 mm
Legnagyobb megengedett köszörűkorong-méret: 405 × 75 × 127 mm
Köszörűkorong fordulatszáma 50 Hz-en: 1450 ford./perc
Orsómotor teljesítménye: 10 LE, kb. 7,5 kW
Nagyobb orsómotor: 15 LE, opcionális
Motoradatok:
Hidraulikus szivattyú motorjának teljesítménye: 7,5 LE
Keresztelőtoló motor teljesítménye: 0,2 LE
Függőleges gyorsjárat AC szervomotorjának teljesítménye: 1 kW
Vezérlés:
AD5 NC automatikus fogásvételi rendszer és gépvezérlés:
Az alapfelszereltségű AD5 rendszer a függőleges automatikus fogásvételt vezérli. A kezelő a panelen állíthatja be a teljes leválasztást, a durva és finom fogásvételt, valamint a szikráztatást. A gép hosszanti hidraulikus és automatikus keresztirányú mozgásával együtt ez három tengelyen automatikus megmunkálást tesz lehetővé. A függőleges tengely kézzel, MPG elektronikus kézikerékkel is beállítható.
Műszaki adatok:
Fogásvételi rendszer típusa: AD5 NC automatikus függőleges fogásvétel
Automatikusan működő tengelyek: Hosszanti, keresztirányú és függőleges
Beállítható műveletek: Teljes leválasztás, durva fogásvétel, finom fogásvétel, szikráztatás
Függőleges kézi beállítás: MPG elektronikus kézikerékkel
Alapfelszereltség:
AD5 NC automatikus fogásvételi rendszer
Köszörűkorong és korongfelfogó tárcsa
Korongfelfogó tárcsa lehúzója
Köszörűkorong-kiegyensúlyozó tengely és állvány
Gyémántos korongszabályozó
Felső, párhuzamos korongszabályozó
Szintezőcsavarok és alátétlemezek
Szerszámosláda szerszámokkal
Kezelési útmutató
Opcionális:
Munkadarab-befogás:
Elektromágneses vagy állandómágneses befogóasztal
Automatikus lemágnesező elektromágneses befogóasztalhoz
Hűtés és szűrés:
Hűtőfolyadék-rendszer
Hűtőfolyadék-rendszer mágneses leválasztóval
Hűtőfolyadék-rendszer automatikus papírszalag-szűrővel
Köszörülési és gépkialakítási kiegészítők:
NC automatikus párhuzamos korongszabályozó és kompenzációs rendszer
Növelt, 1000 mm-es orsó–asztal távolság
15 LE teljesítményű orsómotor
Részleges vagy teljes védőburkolat
