ACCUTEX AZ-400A huzalos szikraforgácsoló géphez munkadarab leszorító készlet hídvonalzóval

AZ-400A huzalos szikraforgácsoló munkaterébe szerelhető, moduláris munkadarab-befogó rendszer. A „Bridge Ruler” egy hosszú, precíziós befogó- és referencia-gerenda, amely hídszerűen kapcsolódik a gép munkadarab-befogó keretéhez.

A befogógerendán kialakított furatok, hosszlyukak és állítható támaszok lehetővé teszik a különböző méretű és alakú munkadarabok megfelelő helyzetben történő alátámasztását és rögzítését. Segítségével a munkadarab a gép központi megmunkálási tartományában, a befogókeret felett vagy annak nyitott részén helyezhető el. Ezáltal a vágóhuzal és az alsó huzalvezető számára megfelelő szabad tér marad, így a munkadarab teljes vastagsága átvágható anélkül, hogy a huzal a gépasztallal vagy a befogókészülékkel ütközne.

A készlethez tartozó szett különböző befogólapokat, leszorítókarokat, támasztó- és ütközőelemeket, valamint rögzítőcsavarokat tartalmaz. Ezek többféle összeállításban alkalmazhatók, ezért a rendszer alkalmas lemezszerű, hasáb alakú, szabálytalan formájú, illetve közepes és nagyobb méretű munkadarabok befogására is. A stabil alátámasztás csökkenti a munkadarab elmozdulásának és rezgésének veszélyét, elősegítve a pontosabb, megismételhetőbb megmunkálást.

A rendszer különösen akkor hasznos, ha a munkadarab közvetlenül a gép szabványos befogókeretén nem rögzíthető megfelelően, vagy a vágási kontúr miatt a darabot részben „lebegő”, alulról szabadon hozzáférhető helyzetben kell tartani. A moduláris kialakítás gyorsabbá és rugalmasabbá teszi a munkadarab beállítását, valamint csökkentheti az egyedi befogókészülékek készítésének szükségességét.

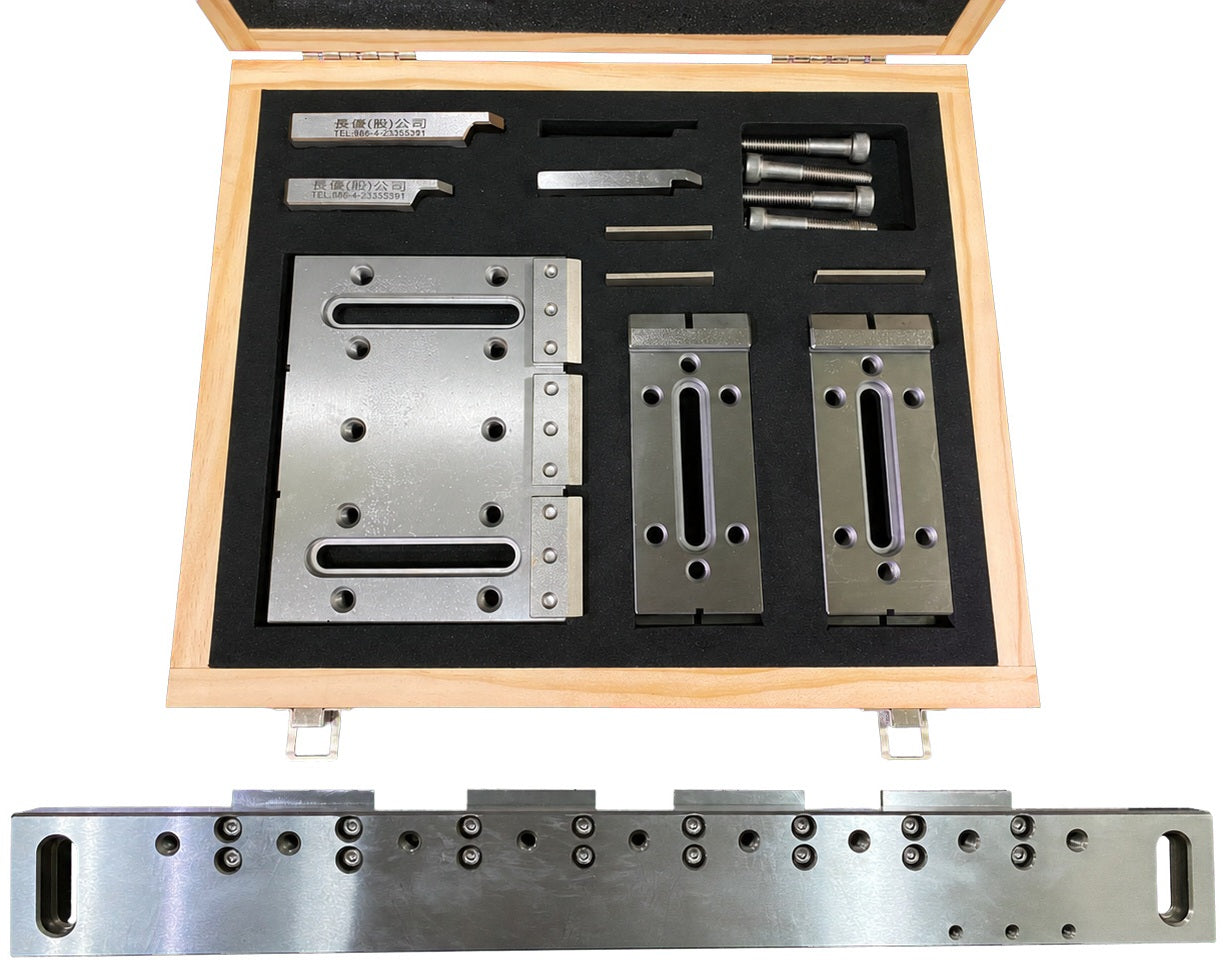

A képen az alsó, hosszú elem maga a Bridge Ruler befogógerenda, míg a fadobozban találhatók a hozzá tartozó moduláris leszorító-, támasztó- és rögzítőelemek.
