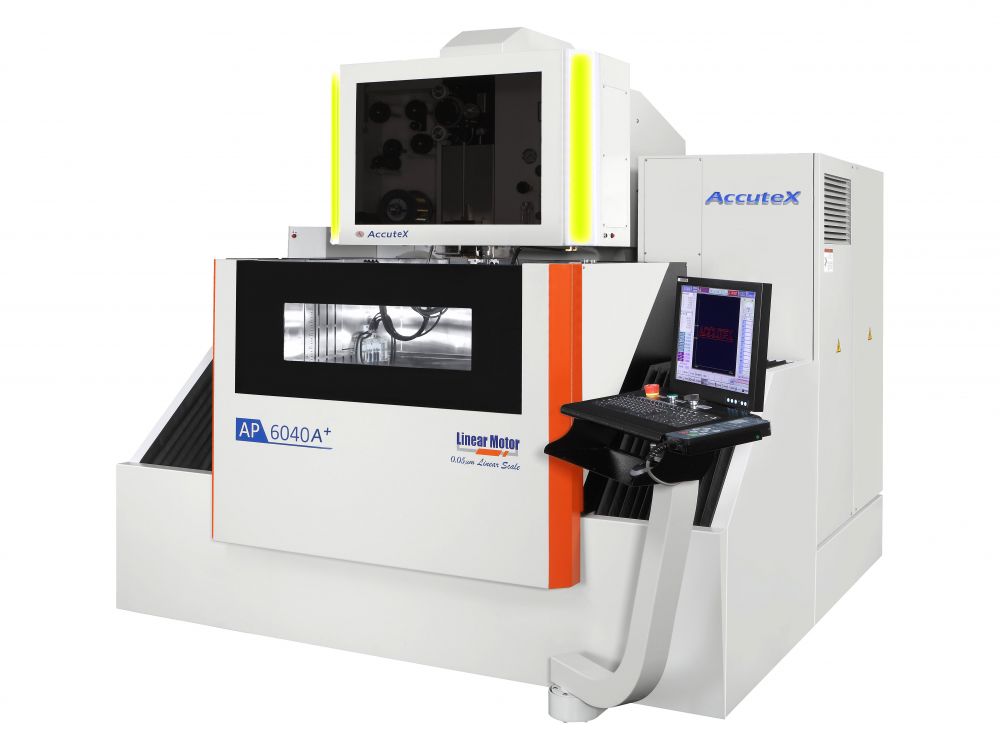

Modell：AP-6040A (220V / 50Hz)
Az Accutex AP-6040A a modern szerszámgyártás egyik legkifinomultabb megoldása, amely a legbonyolultabb geometriai alakzatok vágását is kiemelkedő pontossággal végzi el. A gép különleges, összetett asztalkialakítása és az Y-tengelyen mozgó oszloprendszer révén a súlypont mindig stabil marad, ami páratlan merevséget és rezgésmentes megmunkálást garantál. A végeselemes analízissel (FEA) tervezett szerkezetnek köszönhetően a gép extrém terhelés mellett is megőrzi mikronos pontosságát, így a legigényesebb alkatrészek gyártása is hibátlanul kivitelezhető. Az ipar 4.0 kompatibilis M2M protokollnak és az intelligens gyártásintegrációs rendszernek köszönhetően a gép tökéletesen illeszkedik a teljesen automatizált gyártócellákba. Fektessen be egy olyan technológiába, amely a sebesség, a precizitás és az intelligens automatizálás ötvözésével emeli műhelye teljesítményét egy új szintre!
Műszaki előnyök
Kiemelkedő merevség: A végeselemes analízissel (FEA) tervezett szerkezet minimálisra csökkenti a deformációt, biztosítva a stabil, hosszú élettartamú működést.
Precíz pozicionálás: A lézerkalibrált rendszernek köszönhetően a kétirányú ismétlési pontosság (Bi-repeatability) 2,5 μm alatt marad.
Nagy teherbírás: A továbbfejlesztett konstrukciónak köszönhetően a gép már akár 1000 kg tömegű munkadarabok befogadására is képes.
Intelligens integráció: Teljeskörű Ipar 4.0 támogatás, amely lehetővé teszi a robotkarokkal és egyéb perifériákkal való zökkenőmentes együttműködést.
Rugalmas automatizálás: Az intelligens gyártásintegrációs rendszer lehetővé teszi a valós idejű termeléstervezést és a magasfokú automatizáltságot.
TECHNIKAI ADATOK:
Maximális munkadarab méret: 1050 x 775 x 345 mm
Maximális munkadarab tömeg: 1000 kg
X / Y tengely elmozdulás: 600 x 400 mm
U / V tengely elmozdulás: 160 x 160 mm
Z tengely lökethossza: 350 mm
Maximális kúpvágási szög: ±32˚ / 100 mm magasságon
Maximális huzaldob tömeg: 16 kg
Vízhűtő rendszer kapacitása: 1000 liter
Gép méretei (Sz x M x M): 2312 x 2795 x 2371 mm
Gép tömege: 4000 kg
VEZÉRLÉS:
Vezérlés: SD Master vezérlő érintőképernyővel.
ALAPFELSZERELTSÉG:
Hajtás: Lineáris motorrendszer az XY tengelyeken, 0,1 μm felbontású útmérő lécekkel.
Biztonság: Ütközésvédelem (XYUV tengelyek), biztonsági ajtózár, automatikus tolóajtó.
Megmunkálás: Automatikus huzalfűző (AWT), felső/alsó öblítőfúvóka, gyémánt huzalvezető.
Karbantartás: Ioncserélő gyanta és tartály, papírszűrő, automatikus feszültségstabilizátor, transzformátor, hűtőegység (Water Chiller).
Egyéb: Függőleges beállító sablon, huzalvezető-eltávolító szerszám, szerszámkészlet, gépállapot-jelző lámp
。SD Master
。Touch Screen
。XY Axes Linear Motor System
。0.1μm Resolution Linear Scale
。Anti-Collision on XYUV Axes
。Safety Door Interlock
。Automatic Sliding door
。Upper / Lower Flushing Nozzle
。Diamond Guide
。Conductor Plate
。Brass Wire
。Ion Exchange Resin
。Ion Resin Tank
。Paper Filter
。Waste Wire Bin
。Vertical Alignment Jig
。Diamond Guide Remove Jig
。Tools and Clampers
。Machine Status Indicator
。Tool Box
。Auto Voltage Stabilizer
。Transformer
。0.1mm Fine Wire Application
。Auto Wire Threading (AWT)
。Water Chiller
。CE conformity
OPCIÓK:
。MST II Power Module
。PCD / Graphite Power Module
。Rotary Table Package (W axis)
。0.05μm Resolution Linear Scale
。High Pressure Water Jet Threading
。45Kg Wire Jumbo Feeder
。Remote Master
。GSM Messenger
。Anti-Collision on Z-Axis
。Industry 4.0 Intelligent Manufacturing Integration System
。Probing Measuring System
