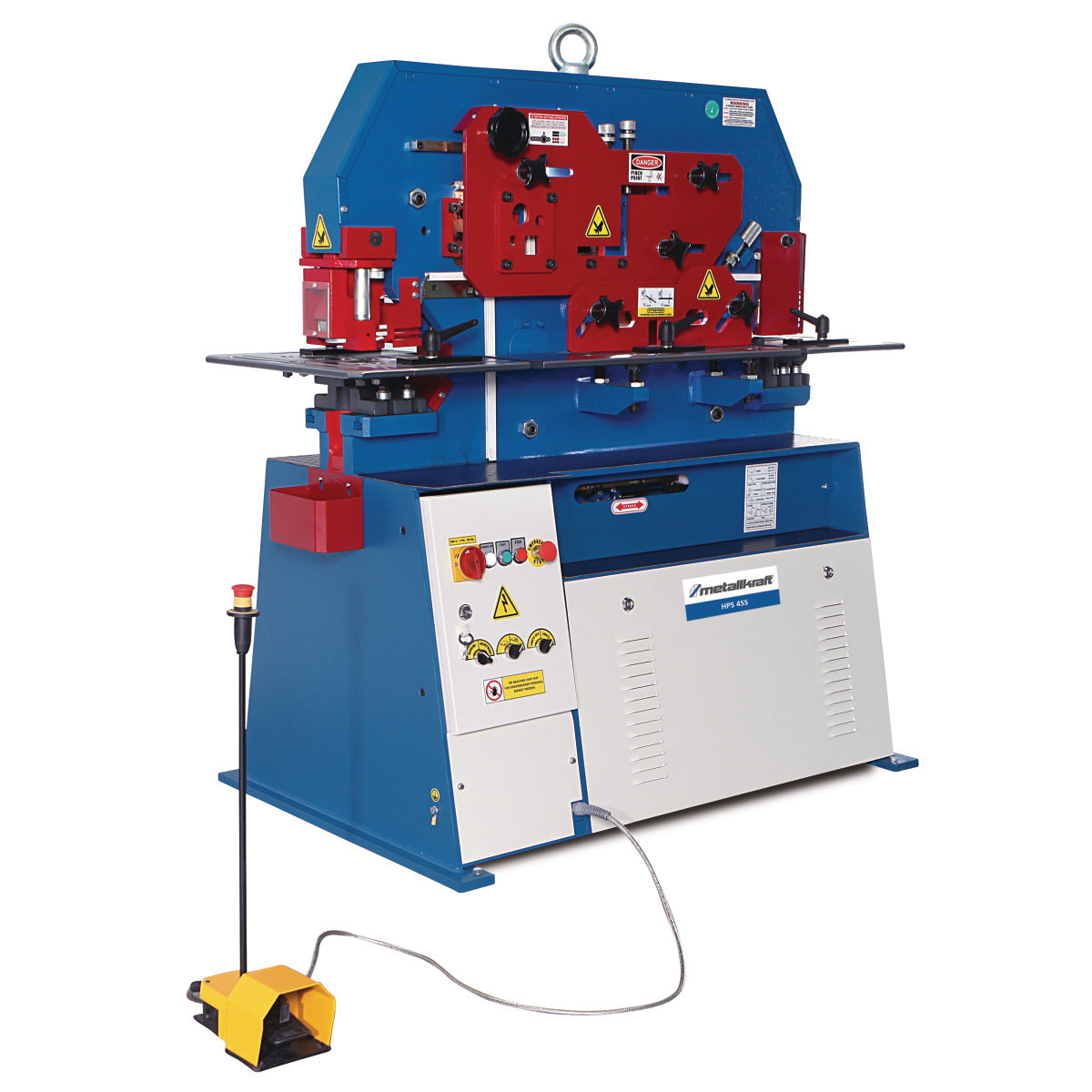

Lyukasztóállomás, lapos acél olló, szögacél olló, szekcionált acél olló, bemetszőállomással HPS 45S-től kezdve
Kiváló segítség a legtöbb lakatosipari munkához
DS sorozat két munkahengerrel és két lábpedállal, lyukasztóállomással és szekcionált acélollóval egyidejű használatra
A löket fokozatmentes beállítása
Nagyobb kinyúlás a lyukasztóállomáshoz, opcionálisan 620 mm-rel, a HPS 55DS-től kapható
Nehéz és merev hegesztett szerkezet
Alapfelszereltség a HPS 45S-től kezdődő hornyolókéssel
Erőteljes 400 voltos motorral
Igény szerint V-metsző kés
Kétfokozatú lábpedál inch működéshez
Az 1-es, 2-es, 3-as, 30-as, 45-ös, 60-as bélyegek és matricák a gép szabványos szállítási terjedelmével együtt használhatók. A 4-es és 80-as lyukasztó és matrica használata opcionális (kivéve HPS 40S)
A lyukasztás előnyei a fúrással szemben:
Nagy időmegtakarítás – ciklusidők
Nincs chips
Nincs hűtés
Műszaki adatok
Méretek és tömeg
Hossz (termék): kb. 1500 mm
Szélesség/mélység: kb. 950 mm
Magasság: kb. 1680 mm
Nettó tömeg: kb. 1400 kg
Kivágó állomás
Max. anyagvastagság: 8 mm
Max. kivágási szélesség: 35 mm
Max. kivágási mélység: 75 mm
V kivágó szerszámok (tartozék): 100 x 100 x 8 mm
Elektromos adatok
Hajtómotor teljesítmény: 4 kW
Tápfeszültség: 400 V
Hálózati frekvencia: 50 Hz
Laposacél olló
Anyagszélesség x max. vastagság: 200 x 15 mm
Max. anyagszélesség x vastagság: 300 x 12 mm
Kés hossza: 316 mm
45°-os vágás max. szárhossz x max. vastagság: 80 x 10 mm
Munkamagasság: 955 mm
Lyukasztó állomás
Lyukasztó erő: 45 t
Átmérő x max. lemezvastagság (400 N/mm² acél): 22 x 15 mm
Max. átmérő x lemezvastagság (400 N/mm² acél): 38 x 8 mm
Benúlás: 175 mm
Max. löket: 50 mm
Löketszám: 20/perc
Munkamagasság: 955 mm
Rúdacél olló
Köracél kapacitás: 30 mm
Négyzetacél kapacitás: 25 mm
Szögacél olló
Vágási kapacitás 90° L profil: 100 x 100 x 10 mm
Vágási kapacitás 45° L profil: 70 x 6 mm
U-I profil vágás (tartozék): 80 x 45 mm
T profil vágás (tartozék): 40 x 5 mm
Munkamagasság: 1140 mm
Szállítási tartalom
Lyukasztó állomás
Lapos olló
Szögacél olló
Szelvényolló kör- és négyzetkéssekkel
Kivágó egység
Bajonettzáras szerszámtartó
Lyukasztó és matrica szűkítők: No. 1, No. 2, No. 3, No. 30, No. 45 és No. 60
Lyukasztó, laposacél olló és kivágó állítható ütközőkkel
Kampókulcs
Pedál
Hidraulikaolaj
