LEÍRÁS

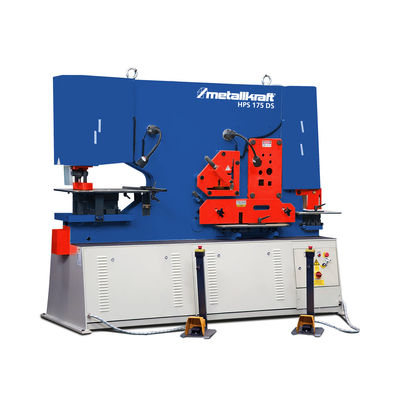

Metallkraft HPS 175DS hidraulikus lyukkinyomó, profilvágó gép
DS sorozat két munkahengerrel és két lábpedállal a lyukasztóállomás és az acélprofil -ollók egyidejű munkájához
A löket fokozatmentes beállítása
Nagyobb vetület lyukasztóállomáshoz 620 mm opcionális, a HPS 55DS kínálatában kapható
Nehéz kivitel és stabil hegesztett szerkezet
A HPS 45S -től alapkivitelben, bevágókéssel
Erőteljes 400 voltos motorral
Kérésre V-bemetszésű kés, túlméretezett lyukasztószerkezet és nagyobb lyukasztóállomás-nyúlvány
Kétfokozatú lábpedál a behúzáshoz
Alapfelszereltség MUBEA tartóval az 1., 2. és 3. ütésekhez, valamint a 30., a 45. és a 60. szerszámhoz, a 4. és a 80. számú lyukasztó és szerszám használata opcionálisan lehetséges (kivéve a HPS -t) 40S)
A lyukasztás előnyei a fúrással szemben:
Nagy időmegtakarítás - ciklusidők
Nincs forgács
Nincs hűtőfolyadék
Méretek és súlyok
Hossz (termék) kb. 2730 mm,
magasság (termék): kb. 2280 mm
Szélesség / mélység (termék) kb. 1150 mm,
súly (nettó) kb. 6000 kg
Elengedő állomás
Vágóállomás Anyagvastagság max. 16 mm
Vágási mélység max. 100 mm
Vágási szélesség max. 60 mm
V-bemetsző szerszámok (tartozékok) 100 x 100 x 16 mm
Elektromos adatok
Hajtómotor teljesítménye 11kW Hálózati frekvencia 50Hz
Csatlakozási feszültség 400V
Lapos acél olló
Lapos acél olló Anyag szélesség x vastagság max. 380 x 30 mm
Lapos acél olló szögben vágva 45 ° oldalhossz max. X vastagság max. 120 x 15 mm
Lapos acél olló Anyagszélesség max. X vastagság 600 x 20 mm
Lapos acél olló munkamagassága 810 mm
Lapos acél olló kés hossza 610 mm
Lyukasztóállomás
Lyukasztási nyomás 175t lyukasztóállomás löket max. 80mm
Lyukasztóállomás átmérője x lemezvastagság max. (Acél 400 N / mm²) 40 x 32 mm
lyukasztóállomás ütések száma 22 / perc
Lyukasztóállomás átmérője max. X lemezvastagság (acél 400 N / mm²) 57 x 22 mm
lyukasztóállomás munkamagassága 810 mm
Lyukasztóállomás vetülete 625 mm
Acél rúdolló
Acél rúd olló kapacitás kerek anyag 65mm
Acél rúd olló kapacitása négyszögletes anyag 50mm
Szögletes acél olló
Szög acél olló vágási kapacitás 90 ° L-profil 200 x 200 x 15 mm
Szög acél olló Vágási kapacitás 45 ° L-profil 80 x 10 mm
Szög acél olló munkamagasság 1130 mm
Acél sarokolló Vágási kapacitás U-I profil (tartozék) 300 x 125 mm
Szállított tartozékok:
Stanzolóállás
Lapos acél olló
Szögletes acél olló
Acélmetsző ollók kerek és négyzet alakú késsel
Elengedő állomás
Munka világítás
Elektromos érintkezési löket
Bélyegzőtartó bajonettzárral
Lyukasztó és szerszámcsökkentés 1. sz., 2. szám, 3. szám, 30. szám, 45. szám, 60. szám
Lyukasztó állítható ütközővel skálával, lapos acél olló és bemetszés állítható ütközőkkel
Horogkulcs
2 munkahenger és 2 lábpedál
Hidraulika olaj
Druck 175 t
Ø in max. Blechstärke - Material-Zugfestigkeit 400N/qmm
Ausladung 625 mm
Hub 80 mm
Hub / Min. 22
Arbeitshöhe Lochstanze 1130 mm
Rund/Rechteck
90° Schnitt 200 x 200 x 15 mm
45° Schnitt 80 x 10 mm
Arbeitshöhe 1130 mm
Materialstärke max. 380 x 30 mm
Materialgröße max. 600 x 20 mm
Messerlänge 610 mm
Winkelschnitt 120 x 15 mm
Arbeitshöhe 810 mm
Materialstärke max. 16 mm
Breite 60 mm
Tiefe 100 mm
Motorleistung 11 kW
Elektrischer Anschluss 400 V
Netzfrequenz 50 Hz
Stromart ~
Netto-Gewicht 6000 kg
Abmessung 2730 x 1150 x 2280 mm
U-I Profilmesser 300 x 125 mm
T-Profilmesser 150 x 15 mm
V-Ausklinkwerkzeuge 100 x 100 x 16 mm
