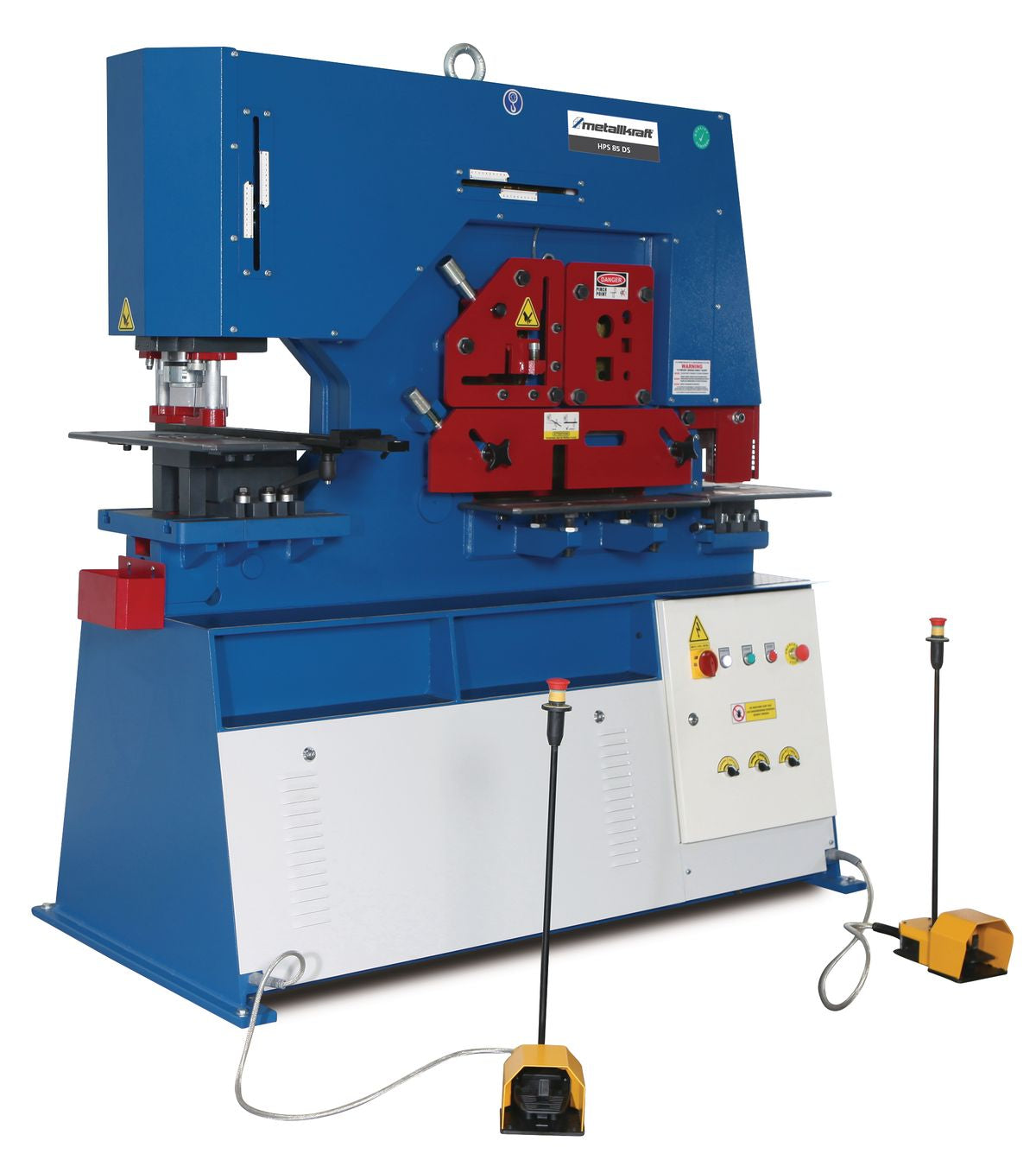

Metallkraft HPS 85DS hidraulikus lyukkinyomó és profilvágógép Általános leírása:
- Sokféle felhasználási móddal rendelkező fémmunkás gép.
- Lyukasztó állomás, lapos acél olló, szög acél olló, szekcionált acél olló, és bemetsző állomással szerelt gép.
- A DS sorozat, két munkahengerrel és két lábpedállal, egyidejű használatra alkalmas, mind a lyukasztó állomás, mind a szekcionált acél olló oldalról lehet dolgozni vele..
- A löket beállítása fokozatmentesen történik
- A nagyobb méretű (620mm-es) lyukasztó állomás opcionálisan rendelhető,
- Stabil és nehéz hegesztett szerkezet alapkivitelben kivágó késsel.
- Nagy teljesítményű 400 voltos motorral
- Igény esetén V profilvágású kés, túlméretes lyukasztókészülék és nagyobb lyukasztóállomás is rendelhető.
- Kétfokozatú lábpedál a finom működéshez.
- Bélyeg no.1, no. 2, no. 3, no 30., no. 45, no. 60 sz választható.
- A gép azonnal használható a standard szállított kiegészítőkkel
- Opcionális Lyukasztó és szerszám választható no. 4 és no. 80 között.
- A lyukasztás előnyei a fúrással szemben:
Nagy időmegtakarítás – ciklusidők sokkal rövidebbek!
Nincs forgács, nem szükséges külön hűtés!
Műszaki adatok
Méretek és súlyok
Hossz kb. 1920 mm
Szélesség / mélység kb. 950 mm
Magasság kb. 2040 mm
Súly kb. 2315 kg
Elektromos adatok
Tápfeszültség 400 V
Fázis (ok) 3 Ph
Hálózati frekvencia 50 Hz
Laposacél olló
Anyagszélesség x max. vastagsága 380 x 20 mm
Anyag max. szélesség x vastagság 480 x 15 mm
Kés hossza 482 mm
Dőlés max. 45 °. lábhossz x max. vastagsága 120 x 15 mm
Munkamagasság 940 mm
Sarok kicsípő acél olló
Vágási kapacitás 90 ° L, 150 x 150 x 15 mm szakasz
Vágási kapacitás 45 ° L profil 80 x 8 mm
Vágási kapacitás U-I szakasz (tartozék) 160 x 74 mm
Vágóképesség T szakasz (tartozék) 100 x 11 mm
Munkamagasság 1200 mm
Lyukasztó állomás
Max. anyagvastagság 13 mm
Max. bemetszés szélessége 52 mm
Max. bemetszés mélysége 100 mm
Munkamagasság 100 x 100 x 13 mm
Lyukasztó erő 85 t
Lyukasztási átmérő x max. lemezvastagság (acél 400 N / mm²) 33 x 20 mm
Max. átmérő x lemezvastagság (acél 400 N / mm²) 57 x 10 mm
Lyukasztó állomás garatmélység 355 mm
Bővített garatmélység (gyári opció) 620 mm
Max. emelési löket 80 mm
Ütemszám 25 / perc
Munkamagasság 940 mm
Acél rud vágó olló
Kapacitás rúdanyag max. 50 mm
Kapacitás négyzet alakú anyag 50 mm
SZÁLLÍTÁSI TARTALOM
Lyukasztóállomás
Lapos lemez nyírás
Szögnyírás
Szelvényvágó olló kerek és szögletes pengével profilok vágásához
Lyukasztás
Munkalámpa
Elektromos érintkező löket
Bélyegtartó bajonettzárral
Bélyeg- és matrica csökkentő átalakító: # 1, # 2, # 3, # 30, # 45, # 60
Lyukasztó állítható ütközővel skálával, lapos acélollóval és bevágással állítható ütközőkkel
Horogkulcs
2 munkahenger és 2 lábpedál
Hidraulika olaj
