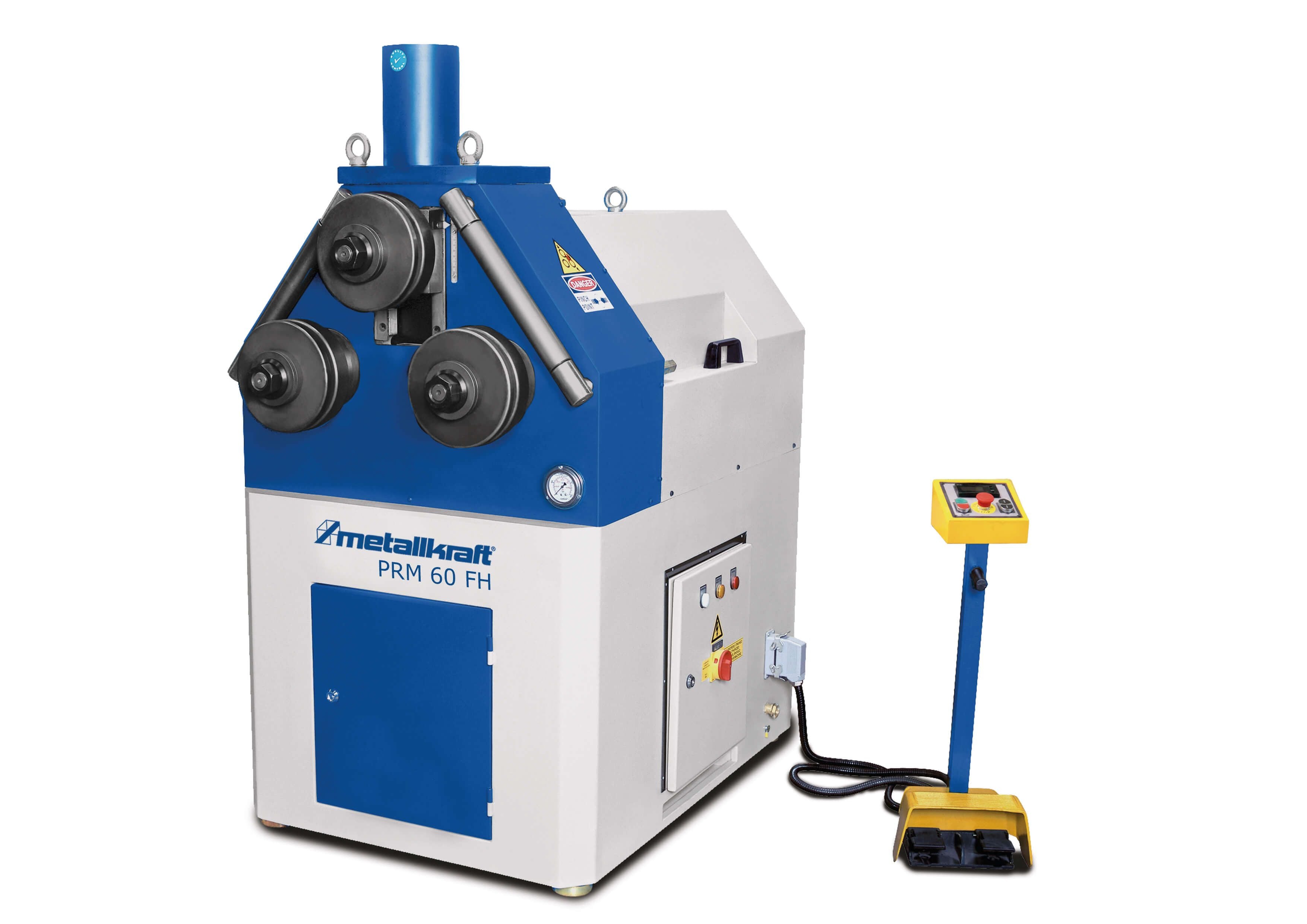

Profil- és gyűrűhajlító gép PRM 60 FH
Nehéz vázszerkezet hegesztett acélból
Horizontális és vertikális üzemeltetési lehetőség
Hidraulikusan állítható felső görgő
3 hajtott henger
Fogaskerekes hajtóművel és kardánáthajtással
Edzett hengerítő görgők
Hengerítő tárcsák speciális acélból, edzett és köszörült kivitelben
Oldalsó hengerítőgörgő állítható spirál hajlításhoz
Két pedálos, mobil vezérlőpult vészleállító gombbal
Nagy teljesítményű 400 V-os motorral szerelve
MŰSZAKI ADATOK
Méretek és súlyok
Hosszúság (termék) kb.1000mm
Szélesség/mélység (termék) kb.1400mm
Magasság (termék) kb.1650mm
Nettó tömeg kb.950kg
Hajlítási teljesítmény profil típus szabvány
Négyzet alakú anyagméretek (folyáspont 24 kg/mm²) [1]50mm
Négyzet anyag min. hajlítási Ø (folyáspont 24 kg/mm²) [1]800 mm
Négyzet alakú anyagméretek (folyáspont 24 kg/mm²) [2]20mm
Négyzet anyag min. hajlítási Ø (folyáspont 24 kg/mm²) [2]400 mm
Lapos anyag könnyű tengely méretei hajlítási Ø (folyáspont 24 kg/mm²) [1]120 x 25mm
Lapos anyag fénytengely min. hajlítási Ø (folyáspont 24 kg/mm²) [1]600 mm
Lapos anyag könnyű tengely méretei hajlítási Ø (folyáspont 24 kg/mm²) [2]50 x 10mm
Lapos anyag nehéz tengely méretei hajlítási Ø (nyúlási pont 24 kg/mm²) [1]80 x 20mm
Lapos anyag nehéz tengely min. hajlítási Ø (folyáspont 24 kg/mm²) [1]1200mm Lapos anyag nehéz tengelyméretek hajlítási Ø (nyúlási pont 24 kg/mm²) [2]40 x 10mm
UPN profil felső borda méretei (folyáspont 24 kg/mm²) [1]80 x 9mm
T profil felső borda min. hajlítási Ø (folyáspont 24 kg/mm²) [1]1000 mm
UPN profil felső borda méretei (folyáspont 24 kg/mm²) [2]40 x 5mm
T profil felső borda min. hajlítási Ø (folyáspont 24 kg/mm²) [2]400 mm
Magyarázat a fenti T-profil bordáhozTovábbi távtartókra lehet szükség UPN-profilra a borda külső méretei (nyúlási pont 24 kg/mm²) [1]80 x 9mm
T-profil külső borda min. hajlítási Ø (folyáspont 24 kg/mm²) [1]1000mm
UPN profil külső bordaméretek (nyúlási pont 24 kg/mm²) [2]40 x 5mm
T-profil külső borda min. hajlítási Ø (folyáspont 24 kg/mm²) [2]400mm
UPN profil belső bordaméretek (nyúlási pont 24 kg/mm²) [1]80 x 9mm
T-profil borda belsejében min. hajlítási Ø (folyáspont 24 kg/mm²) [1]1200mm
UPN profil belső bordaméretek (nyúlási pont 24 kg/mm²) [2]40 x 5mm
T-profil borda belsejében min. hajlítási Ø (folyáspont 24 kg/mm²) [2]500 mm
UPN profil külső lábméretek (nyúlási pont 24 kg/mm²) [1]UPN 120
UPN profil külső lábon min. hajlítási Ø (folyáspont 24 kg/mm²) [1]800 mm
UPN profil külső lábméretek (nyúlási pont 24 kg/mm²) [2]UPN 60
UPN profil külső lábon min. hajlítási Ø (folyáspont 24 kg/mm²) [2]500mm
UPN profil belső lábméretek (nyúlási pont 24 kg/mm²) [1]UPN 120
UPN profil a láb belsejében min. hajlítási Ø (folyáspont 24 kg/mm²) [1]1200mm
UPN profil belső lábméretek (nyúlási pont 24 kg/mm²) [2]UPN 60
UPN profil a láb belsejében min. hajlítási Ø (folyáspont 24 kg/mm²) [2]600mm
Hajlítási teljesítmény magyarázatok, profiltípus szabvány
A teljesítményadatok max. Folyáshatár 24 kg/mm². Hajlítási teljesítmény VA-nál: 0,7 tényező
A hajlítási teljesítmény profil típusa opcionális
Magyarázatok a hajlítási teljesítményhez, profiltípus opcionális
A teljesítményadatok olyan anyagokra vonatkoznak, amelyeknek max. Folyáshatár 24 kg/mm². Hajlítási teljesítmény VA-nál: 0,7 tényező
Elektromos adatok
Meghajtómotor teljesítménye 1,5 kW Tápfeszültség 400 V
Hálózati frekvencia 50 Hz
Gépadatok
Tárcsa átmérője felül 215mm
Tárcsa átmérője alul 215mm
Henger átmérője felül 60mm
Henger átmérője alsó 60mm
Sebesség 4m/perc
Hidraulikus nyomás 16t
Vezérlés:
- START gomb
- VÉSZLEÁLLÍTÓ gomb
- Vezérlőgomb: felső henger felfelé mozgatása
- Vezérlőgomb: felső henger lefelé mozgatása
- Pedálok:
jobb pedál: a hengerek forgatása, a munkadarab jobbra mozgatás
bal pedál: a hengerek forgatása, a munkadarab balra mozgatása
- OPCIONÁLIS! Digitális kijelző: A felső henger pozíciójának kijelzése és beállítása
Elektromos szekrényen lévő visszajelző lámpák:
1 Szekrényt nyitó Zár
2 Főkapcsoló
3 Üzemjelző lámpa
4 Hidraulika működését jelző lámpa
5 Motor hőterhelését jelző lámpa
SZÁLLÍTÁSI TARTALOM
Szabványos hajlítóhengerek
mobil lábpedál balra forgatáshoz vészleállítóval
egyengető görgők
Digitális kijelző adagolóhengerhez
Opcionális kiegészítő:
Különféle nagyságú csőhajlító görgők
Különféle mérethez szögvas hajlító hengerek
Speciális egyengető hengerek
Profilvas hajlító hengerek
Műanyag görgők puha anyagokhoz
NC-vezérlés spirálcső hajlításhoz Cikksz. 3880163 sz.: Utólag nem szerelhető, csak új gép rendelésre!
FIGYELEM!
Megrendeléskor kérjük feltüntetni a feldolgozandó anyag típusát!
NC-vezérlés Utólag nem szerelhető, csak új gép rendelésre!
Opcionálisan a gép felszerelhető hajlítóhengerekkel, különösen az Ön igényei szerint.
Kérésre szokatlan méretek is legyárthatók!
