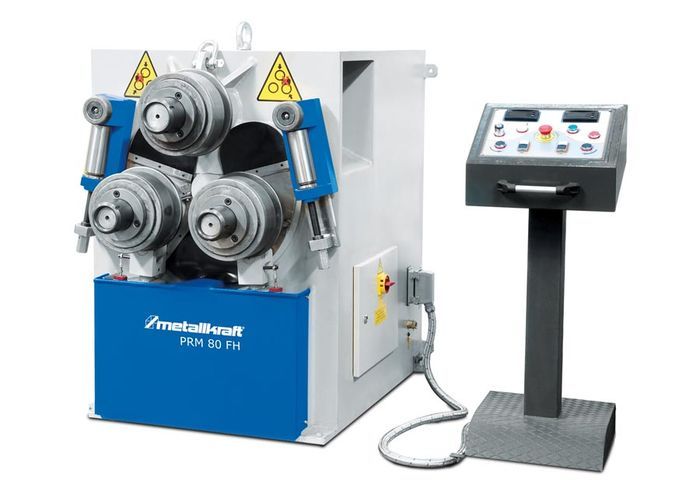

LEÍRÁS
Nehéz hegesztett acélszerkezet
Vízszintes és függőleges munkavégzési lehetőség
Mindhárom görgőt hidraulikus motor és bolygókerekes hajtómű hajtja
A tekercseket megkeményítjük
Hidraulikus szállítás két alsó görgőn keresztül
Oldalirányú mechanikus egyengető görgők, fokozatmentesen állítható
Külön kezelőpanel lábkapcsolóval és 2 digitális kijelzővel
Választható kiegészítők:
Hidraulikus egyengető görgők
Fokozatmentesen állítható gördülési sebesség
Csőhajlító hengerek
Szöghajlító hengerek
Speciális egyengető görgők
Profilhajlító hengerek
Műanyag görgők puha anyagokhoz
NC vezérlés
Hajlító görgők kérésre
Opcionálisan a gép felszerelhető hajlító görgőkkel, kifejezetten az igényeiknek megfelelően
Igény szerint atipikus méretek is elkészíthetők
MŰSZAKI ADATOK
Méretek és súlyok
Hosszúság (termék) kb.1450mm Szélesség/mélység (termék) kb.1000mm
Magasság (termék) kb.1400mm Nettó tömeg kb.1700kg
Hajlítási teljesítmény profil típus szabvány
Négyzet alakú anyagméretek (folyáspont 24 kg/mm²) [1]45mm Négyzet anyag min. hajlítási Ø (folyáspont 24 kg/mm²) [1]500 mm
Négyzet alakú anyagméretek (folyáspont 24 kg/mm²) [2]15mm Négyzet anyag min. hajlítási Ø (folyáspont 24 kg/mm²) [2]380 mm
Lapos anyag könnyű tengely méretei hajlítási Ø (folyáspont 24 kg/mm²) [1]125 x 25mm Sík anyag fénytengely min. hajlítási Ø (folyáspont 24 kg/mm²) [1]600 mm
Lapos anyag könnyű tengely méretei hajlítási Ø (folyáspont 24 kg/mm²) [2]60 x 5mm lapos anyag nehéz tengely méretei hajlítási Ø (nyúlási pont 24 kg/mm²) [1]100 x 20mm
Lapos anyag nehéz tengely min. hajlítási Ø (folyáspont 24 kg/mm²) [1]2000mm Lapos anyag nehéz tengelyméretek hajlítási Ø (nyúlási pont 24 kg/mm²) [2]80 x 20mm
Lapos anyag nehéz tengely méretei hajlítási Ø (folyáspont 24 kg/mm²) [3]30 x 10mm Sík anyag nehéz tengely min. hajlítási Ø (folyáspont 24 kg/mm²) [3]300 mm
UPN profil felső borda méretei (folyáspont 24 kg/mm²) [1]80 x 9mm T profil felső borda min. hajlítási Ø (folyáspont 24 kg/mm²) [1]800 mm
UPN profil felső borda méretei (folyáspont 24 kg/mm²) [2]25 x 3,5 mm T profil felső borda min. hajlítási Ø (folyáspont 24 kg/mm²) [2]280 mm
Magyarázat a fenti T-profil bordáhozTovábbi távtartókra lehet szükség UPN-profilra a borda külső méretei (nyúlási pont 24 kg/mm²) [1]70 x 8mm
T-profil külső borda min. hajlítási Ø (folyáspont 24 kg/mm²) [1]800 mm UPN profil külső bordaméretek (nyúlási pont 24 kg/mm²) [2] 25 x 3,5 mm
T-profil külső borda min. hajlítási Ø (folyáspont 24 kg/mm²) [2]280mm UPN profil belső bordaméretek (nyúlási pont 24 kg/mm²) [1]70 x 8mm
T-profil borda belsejében min. hajlítási Ø (folyáspont 24 kg/mm²) [1]800 mm UPN profil belső bordaméretek (nyúlási pont 24 kg/mm²) [2] 25 x 3,5 mm
T-profil borda belsejében min. hajlítási Ø (folyáspont 24 kg/mm²) [2]280 mm UPN profil külső lábméretek (nyúlási pont 24 kg/mm²) [1]UPN 140
UPN profil külső lábon min. hajlítási Ø (folyáspont 24 kg/mm²) [1]1600mm UPN profil külső lábméretek (nyúlási pont 24 kg/mm²) [2]UPN 120
UPN profil külső lábon min. hajlítási Ø (folyáspont 24 kg/mm²) [2]900 mm UPN profil külső lábméretek (nyúlási pont 24 kg/mm²) [3]UPN 100
UPN profil külső lábon min. hajlítási Ø (folyáspont 24 kg/mm²) [3]600mm UPN profil belső lábméretek (nyúlási pont 24 kg/mm²) [1]UPN 140
UPN profil a láb belsejében min. hajlítási Ø (folyáspont 24 kg/mm²) [1]1600 mm UPN profil belső lábméretek (nyúlási pont 24 kg/mm²) [2]UPN 120
UPN profil a láb belsejében min. hajlítási Ø (folyáspont 24 kg/mm²) [2]1000mm UPN profil belső lábméretek (nyúlási pont 24 kg/mm²) [3]UPN 100
UPN profil a láb belsejében min. hajlítási Ø (folyáspont 24 kg/mm²) [3]800mm Hajlítási teljesítmény magyarázatok, profiltípus szabvány A teljesítményadatok max. Folyáshatár 24 kg/mm². Hajlítási teljesítmény VA-nál: 0,7 tényező
A hajlítási teljesítmény profil típusa opcionális
Magyarázatok a hajlítási teljesítményhez, profiltípus opcionálisA teljesítményadatok olyan anyagokra vonatkoznak, amelyeknek max. Folyáshatár 24 kg/mm². Hajlítási teljesítmény VA-nál: 0,7 tényező
Elektromos adatok
Hajtásmotor teljesítménye 4kW Tápfeszültség 400V
Hálózati frekvencia 50 Hz
Gépadatok
Tengely átmérője felül80mm Tengely átmérője alul70mm
Görgő átmérője felül245mm Henger átmérője alsó 245mm
Sebesség 6m/perc
SZÁLLÍTÁSI TARTALOM
Szabványos hajlítóhengerek
mobil vezérlő
alsó adagolóhengerenként egy digitális kijelző
kézi egyengető görgők
