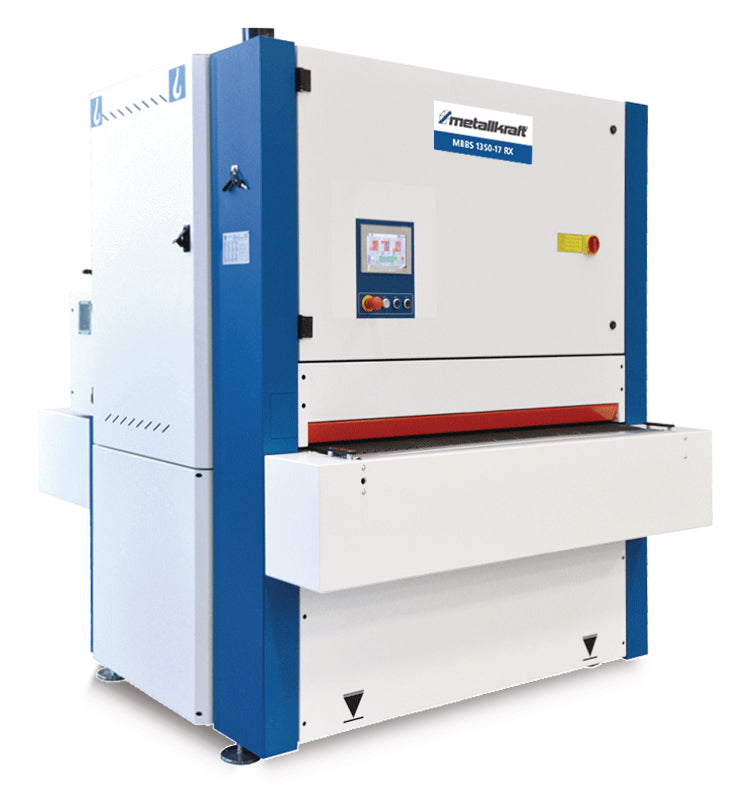

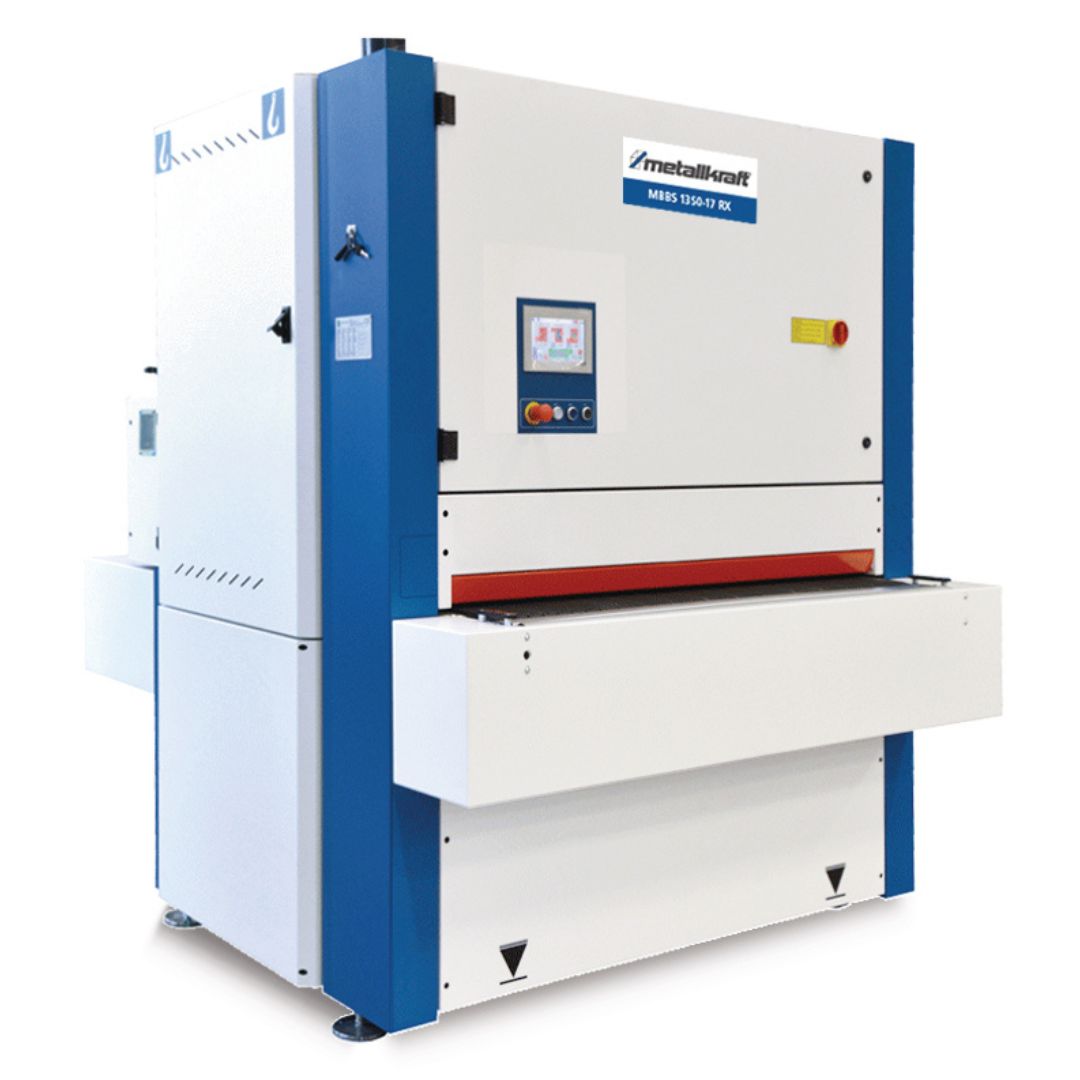

A Metallkraft MBBS 1350-17 RX 1350 mm munkaszélességű, stabil szélesszalagos csiszológép, mely egyenletes anyagleválasztást, pontos vastagsági megmunkálást és nagy termelékenységet biztosít.
A Metallkraft MBBS 1350-17 RX ipari szélesszalagos csiszológép sík lemezalkatrészek sorjázására, éllekerekítésére és finomcsiszolására készült. Különösen lézervágás vagy stancolás után alkalmazható, amikor nagy felületen, egyenletes minőségben kell eltávolítani a sorját, az oxidréteget vagy a megmunkálási nyomokat. A legfeljebb 1350 mm-es munkaszélességnek köszönhetően nagyméretű munkadarabok megmunkálására is alkalmas.
Az MBBS 1350-17 RX egyenletes, reprodukálható felületminőséget biztosít, miközben jelentősen csökkentheti a kézi sorjázásra és utócsiszolásra fordított időt. A széles munkatartomány, a profilozott szállítószalag és a két különböző megmunkálóegység rugalmas alkalmazást tesz lehetővé. A gép különösen előnyös azoknak a lemezmegmunkáló vállalkozásoknak, amelyek nagyobb munkadarabokat szeretnének gyorsan, biztonságosan és egységes minőségben megmunkálni.
A gép R jelű szélesszalagos csiszolóegységgel, valamint X jelű, vízszintes megmunkálást végző oszcilláló lamellás csiszolókefe-egységgel rendelkezik. A két megmunkálóegység lehetővé teszi a felületi csiszolást, a sorjázást és az éllekerekítést. A profilozott szállítószalag stabilan tartja a munkadarabot, míg a 0,5-170 mm-es megmunkálható munkadarab-magasság és a 150 kg-os asztalterhelés sokoldalú felhasználást biztosít.
Műszaki adatok:
Méretek és tömeg:
Hosszúság: kb. 1850 mm
Szélesség/mélység: kb. 1800 mm
Magasság: kb. 2200 mm
Helyigény: 1900 × 1900 mm
Nettó tömeg: kb. 1500 kg
Munkaasztal és előtolás:
Munkaasztal szélessége: 1400 mm
Asztalmagasság állítási lökete: 170 mm
Munkaasztal keresztirányú lökete az adatlap szerint: 170 mm
Munkaasztal legkisebb magassága: 780 mm
Munkaasztal legnagyobb magassága: 950 mm
Munkaasztal legnagyobb terhelhetősége: 150 kg
Előtolási sebesség: 6,5 m/s
Szállítószalag kivitele: profilozott szállítószalag
Munkadarab:
Legkisebb munkadarab-magasság: 0,5 mm
Legnagyobb munkadarab-magasság: 170 mm
Legnagyobb csiszolási szélesség: 1350 mm
Csiszolóegységek:
Megmunkálóegységek kialakítása: R + X
R egység: szélesszalagos csiszolóegység
X egység: oszcilláló lamellás csiszolókefe-egység
Csiszolószalag mérete: 1370 × 2220 mm
Csiszolószalag szélessége: 1370 mm
Csiszolószalag hossza: 2220 mm
Csiszolószalag kerületi sebessége: 18 m/s
Lamellás csiszolóegység kerületi sebessége: 10 m/s
Kontakthenger átmérője: 180 mm
Sorjázótárcsák átmérője: 115 mm
Felhasználási területek:
Sorjázás: igen
Éllekerekítés: igen
Oxidréteg eltávolítása: igen
Fémesen tiszta felület kialakítása: igen
Látható felületek finomcsiszolása: igen
Elektromos adatok:
Felvett teljesítmény: 17 kW
Tápfeszültség: 400 V
Hálózati frekvencia: 50 Hz
Pneumatikus csatlakozás:
Szükséges üzemi nyomás: 6 bar
Elszívás:
Elszívócsonkok száma: 2
Elszívócsonkok átmérője: 120 mm
Zajkibocsátás:
Hangteljesítményszint alapjáraton, elszívóberendezés nélkül: 77 dB(A)
Szállítási adatok:
Csomagolási hosszúság: 2300 mm
Csomagolási szélesség: 2100 mm
Csomagolási magasság: 2300 mm
Szállítási nettó tömeg: 1650 kg
Szállítási bruttó tömeg: 1700 kg
Vezérlés és kezelés:
A gép alapkezelése a gyári adatlap képaláírása szerint kapcsolókkal és joystickkal történik. A munkaasztal magassága joystick segítségével állítható. A dokumentum 8″-os érintőképernyős NC kezelőfelületet is bemutat, amely áttekinthetőbbé és kényelmesebbé teszi a gép paramétereinek beállítását.
Vezérlés típusa: NC
Alapkezelés: kapcsolók és joystick
Munkaasztal magasságállítása: joystick
Érintőképernyő mérete: 8″
Érintőképernyős kezelés: opcionális, konfigurációfüggő
Alapfelszereltség:
R jelű szélesszalagos csiszolóegység
X jelű oszcilláló lamellás csiszolókefe-egység sorjázáshoz és éllekerekítéshez
Profilozott szállítószalaggal ellátott munkaasztal
Kapcsolókkal és joystickkal történő kezelés
Joystickos asztalmagasság-állítás
1 db K120 szemcseméretű, papírhordozós csiszolószalag
1 db Scotch csiszolókefe
Opcionális:
Az RL jelölés jobbos, az LL jelölés balos forgásirányt jelent. Az AO alumínium-oxid, az SK szilícium-karbid, a ZK pedig cirkóniumkorund csiszolóanyagot jelöl.
Sorjázótárcsák:
Sorjázótárcsa Ø115 mm, T47, RL, AO, zöld, finom
Sorjázótárcsa Ø115 mm, T47, LL, AO, zöld, finom
Sorjázótárcsa Ø115 mm, T47, RL, AO, barna, nagyon finom
Sorjázótárcsa Ø115 mm, T47, LL, AO, barna, nagyon finom
Sorjázótárcsa Ø115 mm, T5, RL, AO, G-Line
Sorjázótárcsa Ø115 mm, T5, LL, AO, G-Line
Sorjázótárcsa Ø115 mm, T4, RL, AO, G-Line
Sorjázótárcsa Ø115 mm, T4, LL, AO, G-Line
Sorjázótárcsa Ø115 mm, T47, RL, SK, szürke, finom
Sorjázótárcsa Ø115 mm, T47, LL, SK, szürke, finom
Sorjázótárcsa Ø115 mm, T5, RL, SK, G-Line
Sorjázótárcsa Ø115 mm, T5, LL, SK, G-Line
Sorjázótárcsa Ø115 mm, T4, RL, SK, G-Line
Sorjázótárcsa Ø115 mm, T4, LL, SK, G-Line
Sorjázótárcsa Ø115 mm, T47, RL, ZK, kék, finom
Sorjázótárcsa Ø115 mm, T47, LL, ZK, kék, finom
Sorjázótárcsa Ø115 mm, T5, RL, ZK, G-Line
Sorjázótárcsa Ø115 mm, T5, LL, ZK, G-Line
Sorjázótárcsa Ø115 mm, T4, RL, ZK, G-Line
Sorjázótárcsa Ø115 mm, T4, LL, ZK, G-Line
Oxideltávolító és salakleverő kefék:
Oxideltávolító kefe Ø115 mm, 18/11, RL, kordhuzalos kivitel
Oxideltávolító kefe Ø115 mm, 18/11, LL, kordhuzalos kivitel
Salakleverő kefe Ø115 mm, 20/25, 12/6, RL, 55°
Salakleverő kefe Ø115 mm, 20/25, 12/6, LL, 55°
Vászonhordozós csiszolószalagok:
Csiszolószalag 1370 × 2200 mm, K120, acél megmunkálásához
Csiszolószalag 1370 × 2200 mm, K120, rozsdamentes acélhoz, szuperötvözetekhez és színesfémekhez
Csiszolószalag 1370 × 2200 mm, P120, rozsdamentes és ötvözetlen acélhoz
Csiszolószalag 1370 × 2200 mm, P150, rozsdamentes és ötvözetlen acélhoz
Csiszolószalag 1370 × 2200 mm, P180, rozsdamentes és ötvözetlen acélhoz
A csiszolószalagok kiszerelése: 5 db/csomag
További kiegészítők:
Előtoló szalag kefés tisztítóegysége
8″-os érintőképernyős NC kezelőfelület
Unicraft Gumiszőnyeg többféle méretben
