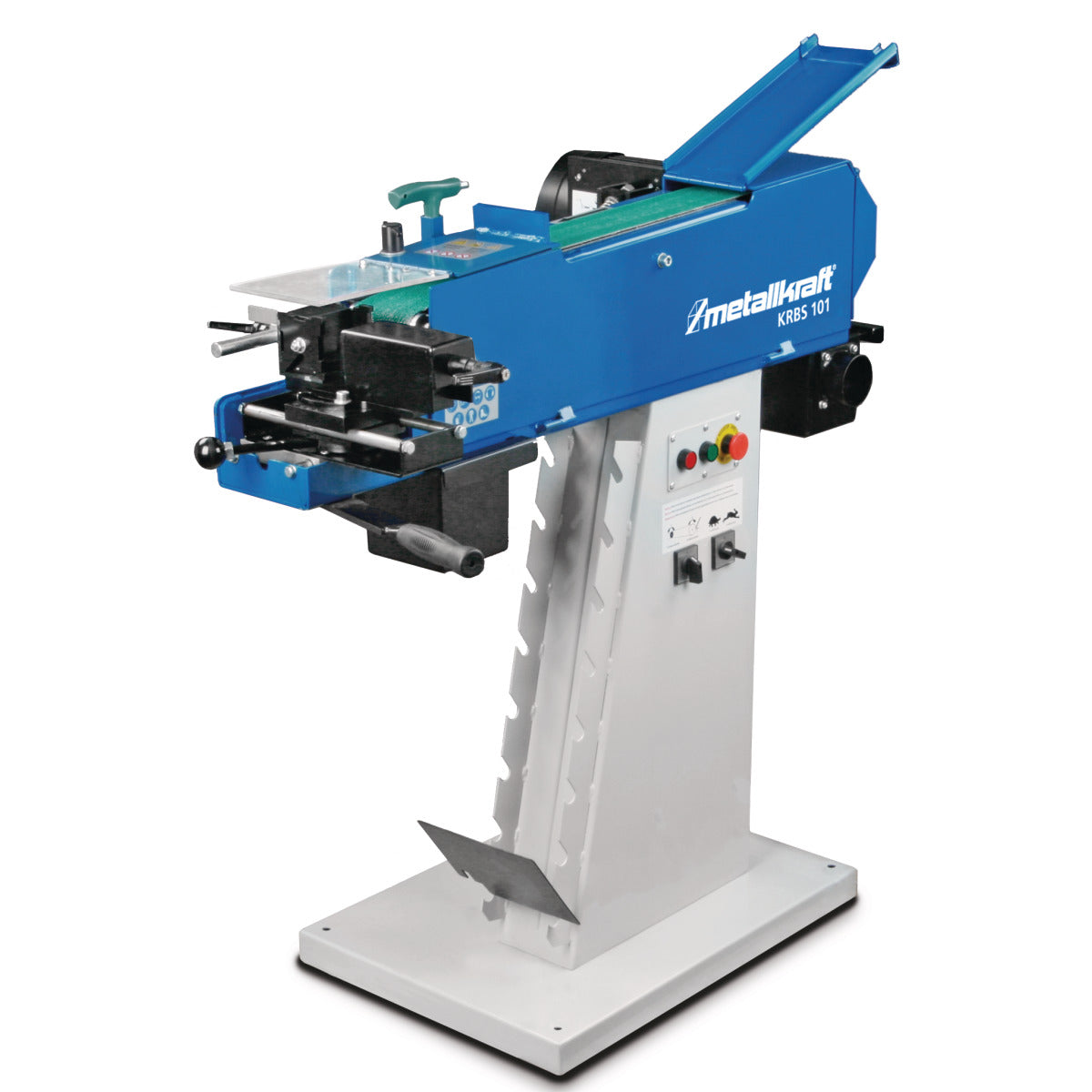

A Metallkraft KRBS 101 egy robusztus gépen egyesíti a cső-, profil- és síkcsiszolást, így gyors átállással, pontos megmunkálással és hatékony anyagleválasztással növeli a műhely kapacitását.
A Metallkraft KRBS 101 nagy teljesítményű kombinált csiszológép cső- és profilvégek illesztőcsiszolásához, sorjázáshoz, valamint általános szalagcsiszolási feladatokhoz. Ideális választás lakatosműhelyek, fémipari gyártóüzemek, korlát- és csőszerkezet-gyártók számára. Kör keresztmetszetű csövek, zártszelvények és laposacélok pontos, különböző szögben történő megmunkálására egyaránt alkalmas.
A csőcsiszolás és a felületi szalagcsiszolás közötti gyors átváltás lehetővé teszi, hogy többféle munkafolyamatot egyetlen gépen végezzen el. A két választható szalagsebességnek köszönhetően acél, rozsdamentes acél és alumínium megmunkálásához is megfelelően beállítható. A nagyrészt szerszám nélkül végezhető beállítások, a gyorsan cserélhető kontaktgörgők és a könnyen kezelhető befogószerkezet jelentősen csökkentik az átállási időt.
A KRBS 101 forgatható befogópofái biztonságosan rögzítik a kör keresztmetszetű csöveket, zártszelvényeket és laposacélokat. A csiszolási szögek skála segítségével pontosan beállíthatók, a hosszütköző pedig támogatja a 90°-os megmunkálást. A nagyméretű felületi csiszolófelület hosszú munkadarabok megmunkálását is lehetővé teszi. A továbbfejlesztett csapágyazás, a robusztus gépállvány, a két forgácsgyűjtő tartály és az elszívóberendezés csatlakoztatásának lehetősége intenzív műhelyhasználatra is alkalmassá teszi.
Műszaki adatok:
Méretek és tömeg:
Hossz: kb. 1250 mm
Szélesség/mélység: kb. 750 mm
Magasság: kb. 1140 mm
Nettó tömeg: kb. 159 kg
Elektromos adatok:
Meghajtómotor teljesítménye: 2,5 / 3,3 kW
Tápfeszültség: 400 V
Hálózati frekvencia: 50 Hz
Motor fordulatszáma: 1400 / 2800 ford./perc
Csiszolószalag:
Hossza: 2000 mm
Szélessége: 100 mm
Sebessége: 15 / 30 m/s
Beállítható csiszolási szögtartományok: 30–90°, illetve 0–60°
Munkadarab-kapacitás:
Legkisebb megmunkálható csőátmérő: 20 mm
Legnagyobb megmunkálható csőátmérő: 78 mm
Megmunkálható munkadarabok: kör keresztmetszetű csövek, zártszelvények és laposacélok
Befogás és szögbeállítás:
Befogószerkezet: könnyen állítható
Befogópofák: forgatható kivitel
Prizmapofák kör keresztmetszetű csövekhez: igen
Prizmapofák zártszelvényekhez: igen
Kiegészítő befogóprofilok laposacélokhoz és zártszelvényekhez: igen
Csiszolási szög beállítása: skála segítségével
Hosszütköző: szerszám nélkül állítható, 90°-os megmunkáláshoz
Kialakítás és kezelés:
Cső- és profilvégcsiszolás: igen
Felületi szalagcsiszolás: igen
Sorjázás: igen
Átváltás csőcsiszolás és szalagcsiszolás között: gyorsan elvégezhető
Kontaktgörgők cseréje: szerszám nélkül, gyorscserélő befogással
Csiszolószalag magasságállítása: szerszám nélkül
Nagyméretű felületi csiszolófelület: igen
Munkadarab-ütköző hosszú munkadarabokhoz: igen
Munkadarab-támasz: igen
Kontaktgörgő-tartók a gépállványban: igen
Csapágyazás: megnövelt méretű, továbbfejlesztett görgőscsapágyak
Védőplexi: nagyméretű, felhajtható és szögben állítható
Porterelő lemez: a csiszolási port a hátsó forgácskivezetés felé irányítja
Forgácsgyűjtő tartályok száma: 2 db
Forgácsgyűjtő tartályok: könnyen kivehetők
Beállítások: nagyrészt szerszám nélkül elvégezhetők
Elszívás:
Elszívócsonkok száma: 2 db
Elszívócsonk külső névleges átmérője: 74 mm
Elszívócsonk belső névleges átmérője: 70 mm
Szállítási adatok:
Csomagolás hossza: 1330 mm
Csomagolás szélessége: 730 mm
Csomagolás magassága: 650 mm
Bruttó szállítási tömeg: 173 kg
Nettó szállítási tömeg: 147 kg
Kezelés és sebességválasztás
A kétfokozatú hajtás 15 vagy 30 m/s csiszolószalag-sebesség kiválasztását teszi lehetővé. A 15 m/s sebesség elsősorban rozsdamentes acél és alumínium, míg a 30 m/s sebesség acél megmunkálásához ajánlott.
A csiszolási szög, a befogószerkezet, a szalagmagasság és a hosszütköző egyszerűen beállítható. A legtöbb beállításhoz nincs szükség szerszámra, a kontaktgörgők pedig a gyorscserélő befogásnak köszönhetően rövid idő alatt cserélhetők.
Alapfelszereltség:
1db 2000 × 100 mm méretű, K40 szemcseméretű csiszolószalag acélhoz és rozsdamentes acélhoz
2db szikra- és forgácsgyűjtő tartály
1db szerelőkulcs
1db 42 mm-es kontaktgörgő
Állítható befogószerkezet forgatható befogópofákkal
Prizmapofák kör keresztmetszetű csövekhez és zártszelvényekhez
Kiegészítő befogóprofilok laposacélhoz és zártszelvényhez
Állítható munkadarab-támasz
Munkadarab-ütköző a felületi szalagcsiszoláshoz
Szerszám nélkül állítható hosszütköző
Nagyméretű, felhajtható és szögben állítható védőplexi
Szerszám nélküli kontaktgörgő-gyorscserélő
Két elszívócsonk
Kontaktgörgő-tartókkal kialakított gépállvány
Opcionális:
Kontaktgörgők:
Kontaktgörgő 3/8″-os, 17,2 mm-es csőhöz
Kontaktgörgő 1/2″-os, 21,3 mm-es csőhöz
Kontaktgörgő 22 mm-es csőhöz
Kontaktgörgő 3/4″-os, 26,9 mm-es csőhöz
Kontaktgörgő 28 mm-es csőhöz
Kontaktgörgő 1″-os, 33,7 mm-es csőhöz
Kontaktgörgő 34 mm-es csőhöz
Kontaktgörgő 1 1/4″-os, 42,4 mm-es csőhöz
Kontaktgörgő 44 mm-es csőhöz
Kontaktgörgő 1 1/2″-os, 48,3 mm-es csőhöz
Kontaktgörgő 50 mm-es csőhöz
Kontaktgörgő 2″-os, 60,3 mm-es csőhöz
Kontaktgörgő 62 mm-es csőhöz
Kontaktgörgő 2 1/2″-os, 76,1 mm-es csőhöz
Kontaktgörgő 78 mm-es csőhöz
Kontaktgörgő 42 mm-es méretben, KRBS 100/101 géphez
Szövet hordozójú csiszolószalagok színesfémhez, rozsdamentes acélhoz és ötvözetlen acélhoz:
Csiszolószalag, 2000 × 100 mm, K40, 10 db/csomag
Csiszolószalag, 2000 × 100 mm, K60, 10 db/csomag
Csiszolószalag, 2000 × 100 mm, K100, 10 db/csomag
Csiszolószalag, 2000 × 100 mm, K120, 10 db/csomag
Szövet csiszolószalagok rozsdamentes acélhoz:
Csiszolószalag, 2000 × 100 mm, K40, 10 db/csomag
Csiszolószalag, 2000 × 100 mm, K60, 10 db/csomag
Csiszolószalag, 2000 × 100 mm, K100, 10 db/csomag
Csiszolószalag, 2000 × 100 mm, K120, 10 db/csomag
