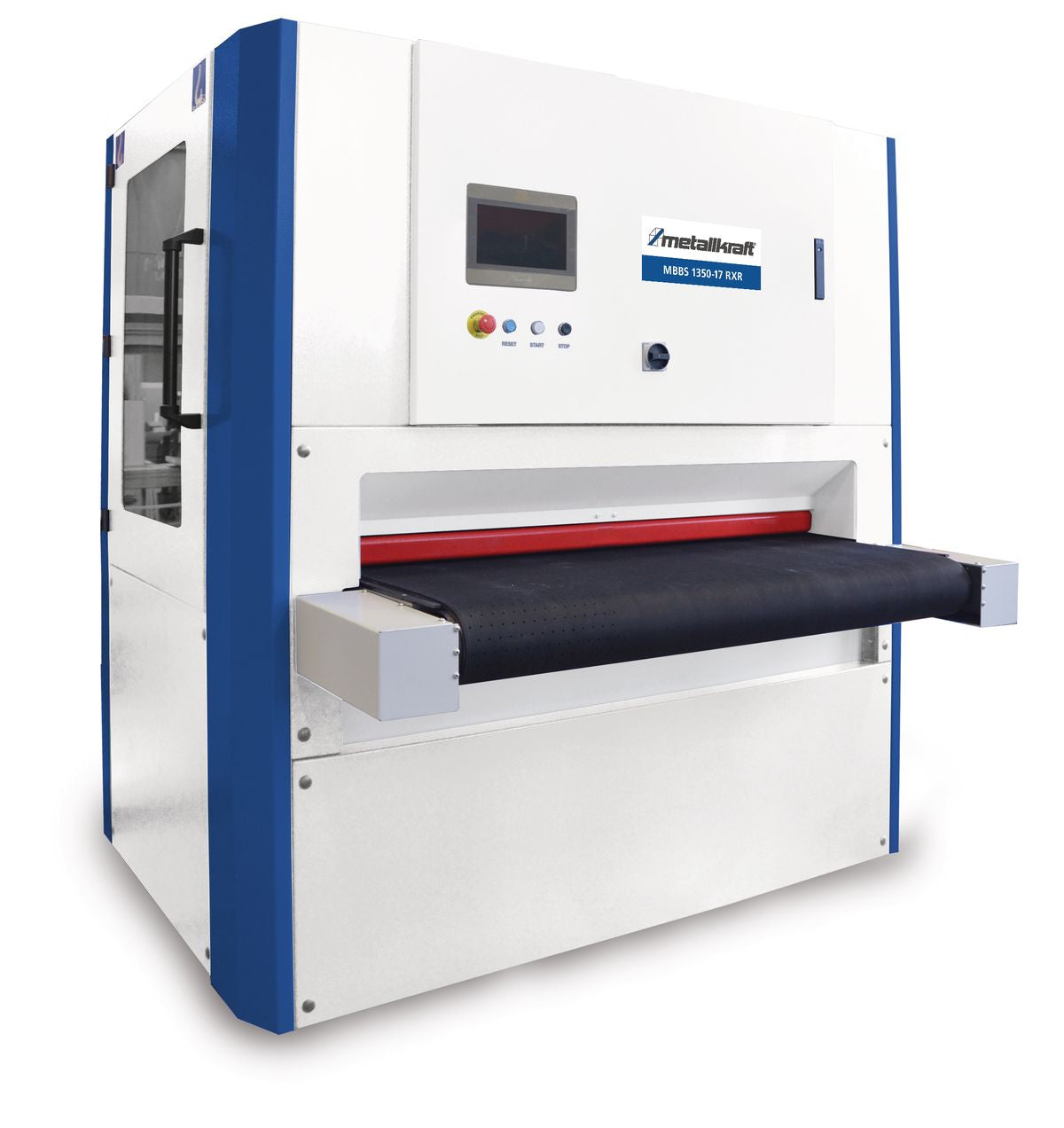

A Metallkraft MBBS 1350-17 RXR nagy munkaszélességű, masszív szélesszalagos csiszológép, amely egyenletes anyagleválasztást, pontos vastagsági megmunkálást és nagy termelékenységet biztosít.

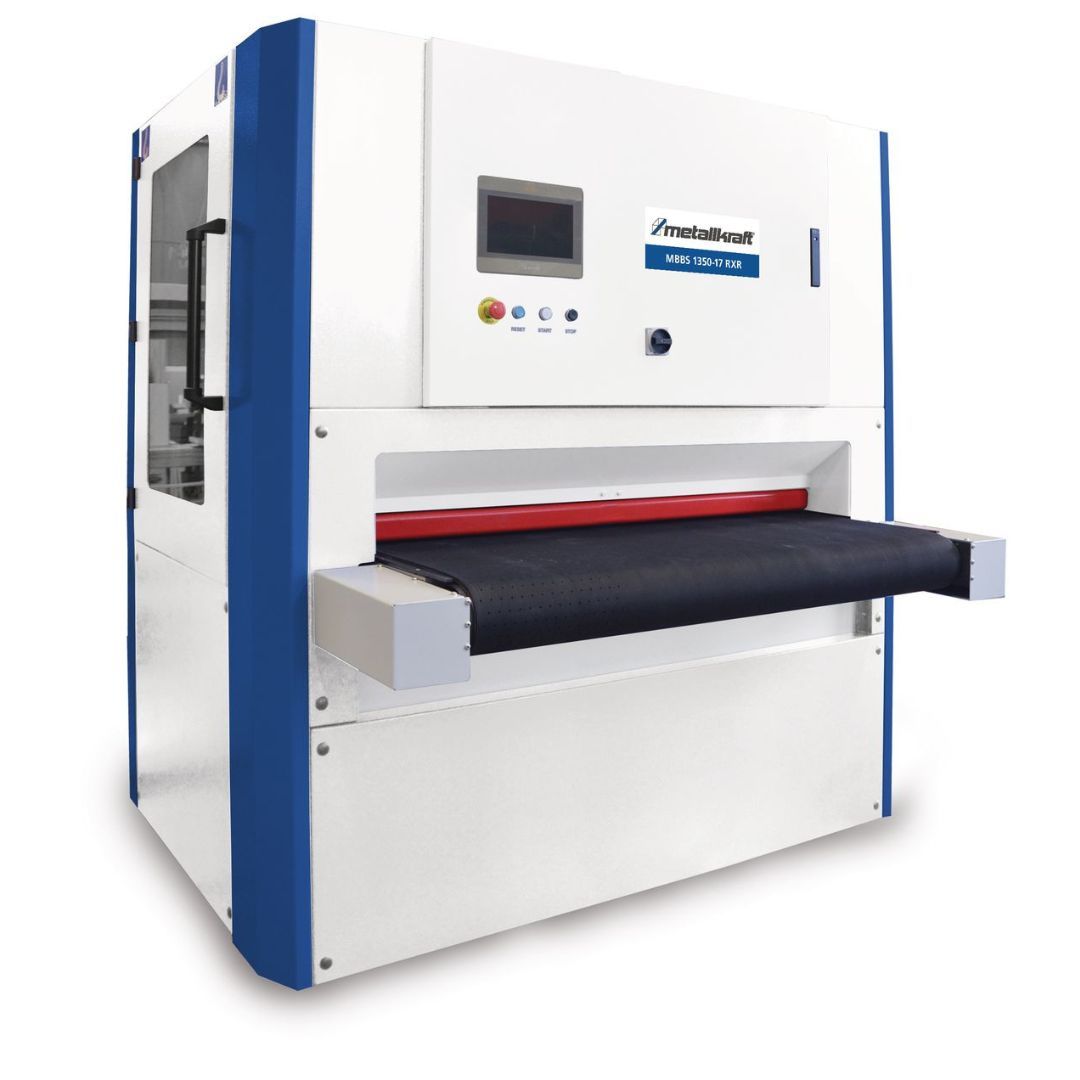

A Metallkraft MBBS 1350-17 RXR nagy teljesítményű szélesszalagos csiszológép sík fémalkatrészek sorjátlanításához és felület-finomcsiszolásához. Különösen lézeres vagy stancolásos vágást követő utómunkálásra alkalmas, de éllekerekítéshez, oxidréteg-eltávolításhoz, fémesen tiszta felületek kialakításához és látható felületek finomcsiszolásához is használható.
Az 1350 mm-es maximális munkaszélesség nagyobb lemezalkatrészek megmunkálását is lehetővé teszi. A gép 0,5–170 mm vastagságú munkadarabok befogadására alkalmas, a szállítóasztal maximális terhelhetősége 150 kg.
Az RXR aggregátum-elrendezés két csiszolószalag-egységből és egy középső, oszcilláló lamellás csiszolóegységből áll. Az egymás után elhelyezett megmunkálóegységek lehetővé teszik, hogy a sorjátlanítás és a felületfinomítás egyetlen munkamenetben történjen.
A profilozott előtolószalag stabilan tartja a munkadarabokat a megmunkálás során. A munkaasztal magassága joystickkal állítható, így a gép gyorsan hozzáigazítható a különböző munkadarab-vastagságokhoz.
A három darab, egyenként 300 mm névleges külső átmérőjű elszívócsonk lehetővé teszi ipari elszívórendszer csatlakoztatását. A gép működéséhez 400 V-os elektromos hálózat és 6 bar üzemi nyomású sűrített levegő szükséges.
Műszaki adatok:
Általános adatok:
Géptípus: szélesszalagos sorjátlanító és finomcsiszoló gép
Típus: MBBS 1350-17 RXR
Aggregátum-elrendezés: RXR
R egységek: 2 db csiszolószalag-egység
X egység: 1 db középső, oszcilláló lamellás csiszolóegység
Anyagtovábbítás: profilozott előtolószalaggal szerelt szállítóasztal
Kezelés alapváltozatban: kapcsolók és joystick
Munkaasztal magasságállítása: joystick
Alkalmazási területek:
Sorjátlanítás: igen
Élek lekerekítése: igen
Oxidréteg eltávolítása: igen
Fémesen tiszta felület kialakítása: igen
Látható felületek finomcsiszolása: igen
Méretek és tömeg:
Hossz: kb. 2100 mm
Szélesség/mélység: kb. 1800 mm
Magasság: kb. 2200 mm
Tömeg: kb. 2000 kg
Helyigény: 2200 × 1900 mm
Munkaasztal:
Munkaasztal szélessége: 1400 mm
Asztalmagasság minimális értéke: 780 mm
Asztalmagasság maximális értéke: 950 mm
Asztalmagasság állítási tartománya: 170 mm
Asztal keresztirányú elmozdulása: 170 mm
Maximális terhelhetőség: 150 kg
Előtolószalag sebessége: 6,5 m/perc
Munkadarab:
Minimális munkadarab-vastagság: 0,5 mm
Maximális munkadarab-vastagság: 170 mm
Maximális megmunkálási szélesség: 1350 mm
Csiszolóegységek:
Csiszolószalag-egységek száma: 2 db
Oszcilláló lamellás csiszolóegységek száma: 1 db
Csiszolószalag mérete: 2200 × 1370 mm
Csiszolótárcsa átmérője: 115 mm
Csiszolószalag-egység kerületi sebessége: 18 m/s
Lamellás csiszolóegység kerületi sebessége: 10 m/s
Kontakthenger átmérője: 180 mm
Elektromos adatok:
Felvett teljesítmény: 29 kW
Hálózati feszültség: 400 V
Hálózati frekvencia: 50 Hz
Pneumatikus adatok:
Szükséges bemeneti üzemi nyomás: 6 bar
Elszívás:
Elszívócsonkok száma: 3 db
Elszívócsonk névleges külső átmérője: 300 mm
Zajkibocsátás:
Hangteljesítményszint üresjáratban, elszívás nélkül: 77 dB(A)
Szállítási adatok:
Csomagolás hossza: 1800 mm
Csomagolás szélessége: 2200 mm
Csomagolás magassága: 2400 mm
Szállítási nettó tömeg: 1900 kg
Szállítási bruttó tömeg: 1950 kg
Vezérlés és kezelés:
A gép alapváltozatának kezelése hagyományos kapcsolókkal és joystickkal történik. A munkaasztal magassága a joystick segítségével állítható be a megmunkálandó munkadarab vastagságának megfelelően.
A gép opcionálisan 8″-os érintőképernyős kezelőfelülettel is rendelhető.
Alapfelszereltség:
Két csiszolószalag-egység
Középső, oszcilláló lamellás csiszolóegység
Profilozott előtolószalag
Kapcsolókkal és joystickkal történő kezelés
Joystickos munkaasztal-magasságállítás
2 db K120 szemcseméretű, papír hordozójú csiszolószalag
1 db Scotch kefe
Opcionális:
Csiszolószalagok acélhoz:
Szövet hordozójú csiszolószalag acélhoz, 1370 × 2200 mm, K120, minimális rendelési egység: 5 db
Csiszolószalagok rozsdamentes acélhoz, szuperötvözetekhez és színesfémekhez:
Szövet hordozójú csiszolószalag rozsdamentes acélhoz, szuperötvözetekhez és színesfémekhez, 1370 × 2200 mm, K120, minimális rendelési egység: 5 db
Csiszolószalagok rozsdamentes és ötvözetlen acélhoz:
Szövet hordozójú csiszolószalag rozsdamentes és ötvözetlen acélhoz, 1370 × 2200 mm, P120, minimális rendelési egység: 5 db
Szövet hordozójú csiszolószalag rozsdamentes és ötvözetlen acélhoz, 1370 × 2200 mm, P150, minimális rendelési egység: 5 db
Szövet hordozójú csiszolószalag rozsdamentes és ötvözetlen acélhoz, 1370 × 2200 mm, P180, minimális rendelési egység: 5 db
Unicraft Gumiszőnyeg többféle méretben
Vezérlési opciók:
8″-os érintőképernyős kezelőfelület
Csak új gép rendelésekor választható, utólag nem felszerelhető gyári opciók:
Előtolószalag tisztítása kefével
