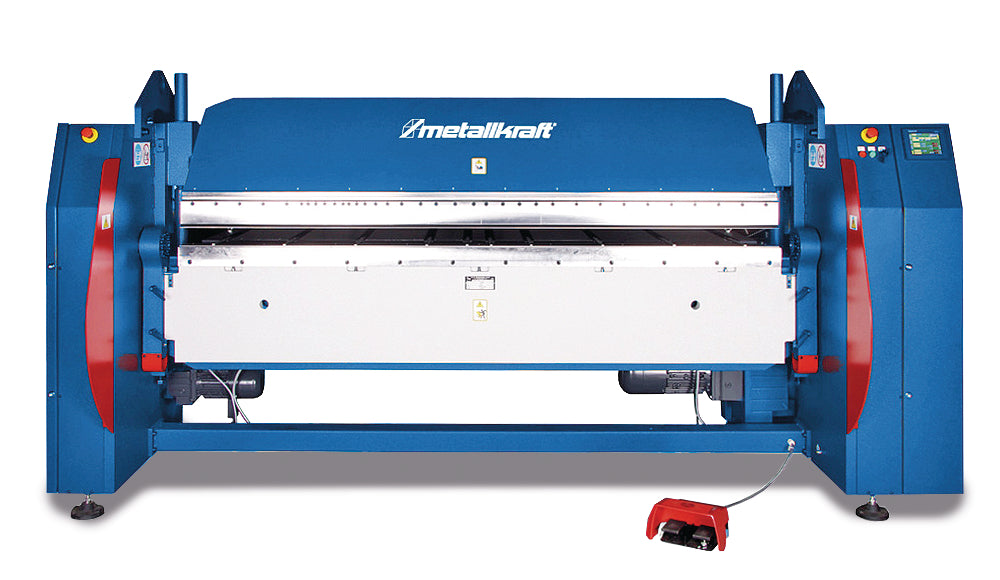

MSBM 2520-50 PRO
Leírás:
Professzionális használatra kifejlesztve,
Egyszerű kezelés, Lábpedálos működtetéssel
Nehéz,kompakt, hegesztett konstrukció, akár az 5mm-es lemezek hajlításához is alkalmas
Különösen kevés, egyszerű karbantartást igényel
Egyszerű hajlításhoz a hajlítási szög pontos beállítása az MA vezérléssel skála segítségével
Lemezvastagság a hajlítógerenda által motorosan állítható be
Motoros kivitel, a felsőgerenda mozgatása és a hajlítáasi folyamat motorosan működik.
Az asztal előfeszítése manuálisan a szerszámemelő csavarok segítségével
PRO modell
Nem szegmentált felső szerszámmal
S-MODELLEK
Szegmentált felsőszerszámmal
SH-MODELLEK
Szegmentált magasított szerszám
Műszaki adatok:
Max. munkaszéleség: 2520 mm
Max. lemezvastagság: 5,0 mm
Nyílás az alsó és felső gerenda között: 200 mm
Motorteljesítmény, oldalfal: 2,2 kW
Motorteljesítmény, hajlítás: 5,5 kW
Nettó tömeg: 5270 kg
Méretek (HxSZxM): 3620 x 1160 x 1590 mm
Vezérlés:
Standard control MA
A hajlítási szög kézi beállítása a gyűrűs skálán keresztül a bal oldalán a gépnek.
Lábpedál:
Nyomás a bal pedálon: A felső szerszám a felső véghelyzetbe kerül.
Nyomás a jobb pedálon: A felső szerszám 25 mm-es munkahelyzetbe mozog.
A jobb oldali pedál lenyomásával és nyomva tartásával a felső szerszám lefelé mozog és rögzíti a munkadarabot.
VÉSZLEÁLLÍTÁS: A jobb pedál teljes erővel történő lenyomásakor a gép vezérlésének az áramellátása le van kapcsolva.
Alapfelszereltség:
Hajlítószerszámmal
(PRO modell: Nem szegmentált felső szerszámmal,
S-MODELLEK: Szegmentált felsőszerszámmal,
SH-MODELLEK: Szegmentált magasított szerszámmal),
Lábpedállal
Opciók:
- Hátsó ütköző kézikerékkel, mérőrendszerrel és ütköző gerendával,
75 - 760 mm
- Hátsó kerék kézikerékkel, mérőrendszerrel és ütközőujjakkal,
6 - 760 mm
Control PT1: Hajlítási szög beállítása potenciométerrel a gép oldalán.
Control Schneider TM 238: Hajlítási szög beállítása érintőképernyőn keresztül az NC vezérlőn. Tárolása a a hajlító sorozatok számának lehetséges.,
Vezérlő Schneider CNC2A: hajlítási szög és a hátsó ütközés beállítáas az NC érintőképernyőjén keresztül NC vezérlésnél,
motoros hátsó ütköző ujjakkal, 15-1 000 mm elmozdulás lehetséges, sorozatok tárolása lehetséges.
Vezérlő Schneider CNC3A: Hajlítási szög, hátsó ütköző és felső pofanyitás az érintőképernyőn keresztül NC vezérlésnél,
motoros hátsó ütköző ujj ütközővel, 15-1 000 mm, hajlítás számának tárolása lehetséges
CNC Control FF101 3D grafikával: 19" érintőképernyő, motorizált érintőképernyő hátsó ütköző ujjakkal , 15-1 000 mm
Opcionális Schneider CNC3A Vezérlés Funkciói:
A kijelző világít, ha a gépet áram alá helyezik. Az állapot a
program jelenik meg az ablak jobb sarkában.
Az F1 billentyű lenyomása után a program "READY" állapotba vált.
A program „STOP” állapotra vált.
A "MANUÁLIS", vagy az "Sequence with individual steps" (Egyes lépések sorozata) üzemmód választható.
Itt a mozgás a motoros hátsó ütköző, a felső szerszám és az alsó keret lehet vezérelt.
A hátsó ütköző mozgását a BACK- gombbal WARD és FORWARD gombokkal lehet aktiválni
A sebesség potenciométerrel állítható
A szögállítás bevitele: ANGLE [°]
A korrekció bevitele: ANGLE CORRECTION [°]
Információk a hátsó ütköző helyzetéről: BACK GAUGE [mm]
F2 gombbal a beírt adatok menthetőek
