Robusztus motoros lemezhajlító 1520 mm munkaszélességgel, motoros lemezleszorítással és szegmentált felső szerszámokkal, legfeljebb 7 mm vastag acéllemezek pontos és megbízható hajlításához.

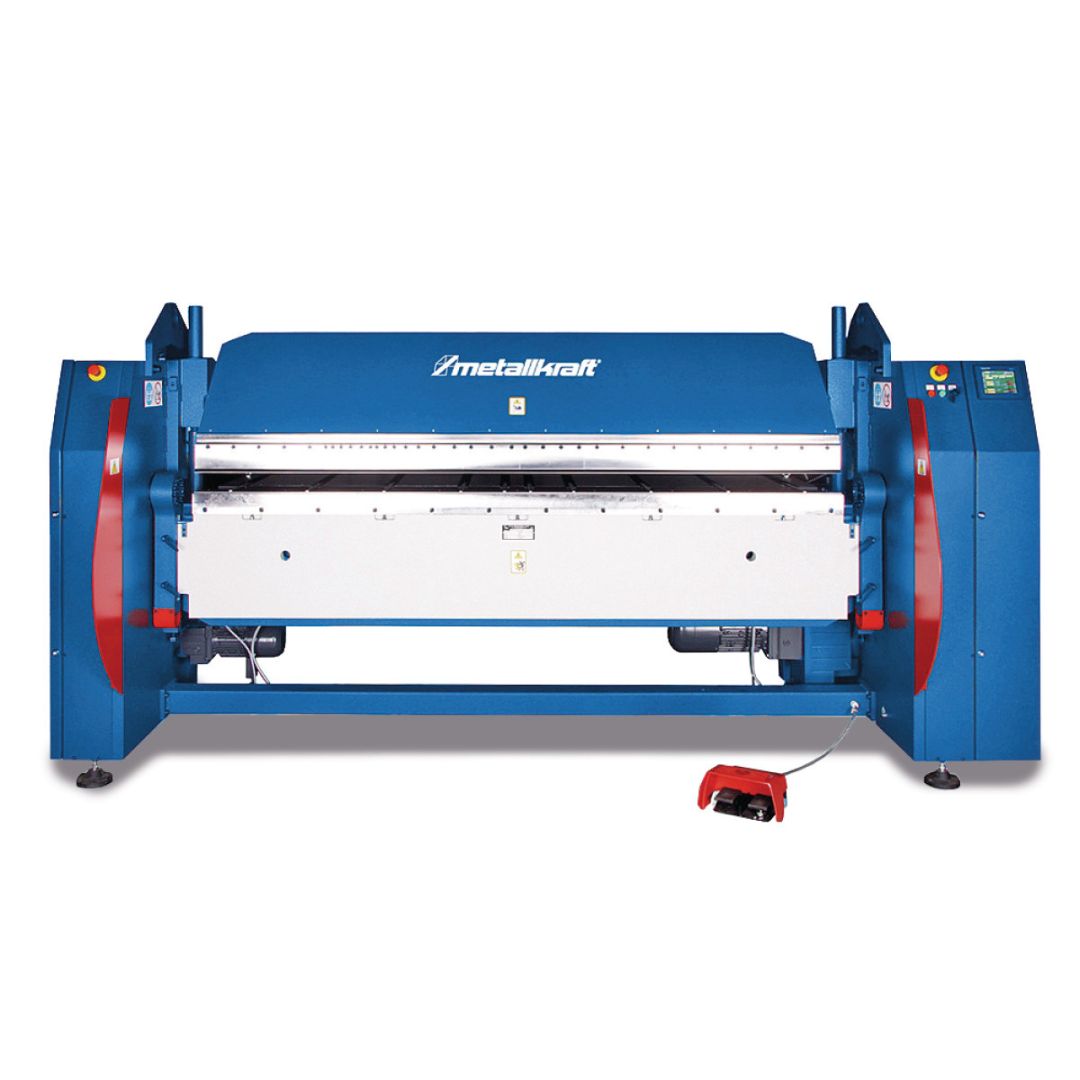

A Metallkraft MSBM 1520-70 PRO SH motoros lemezhajlító fémipari műhelyek és gyártóüzemek rendszeres lemezalakítási feladataihoz készült. A motoros hajlítás és munkadarab-leszorítás megkönnyíti a vastagabb lemezek megmunkálását, míg a magas, szegmentált felső szerszámok összetettebb lemezalkatrészek hajlítását is lehetővé teszik.
A motoros működtetés csökkenti a kezelő fizikai terhelését, a lábpedálos kezelés pedig megkönnyíti a munkadarab pontos elhelyezését. A különböző szélességű szerszámszegmensek az elkészítendő alkatrészhez igazíthatók. A masszív, hegesztett gépváz és az alacsony karbantartási igény megbízható működést biztosít a mindennapos műhelymunka során.
A gépet nehéz, kompakt hegesztett szerkezet, Lenze motorokkal megvalósított hajtás és motoros munkadarab-leszorítás jellemzi. Az SH kivitel magas, szegmentált felső szerszámokkal rendelkezik. A hajlítási szög alapkivitelben kézzel állítható, a felső és az alsó gerenda közötti maximális nyílás 200 mm.
Műszaki és technikai adatok:
Munkatartomány:
Maximális munkaszélesség: 1520 mm
Maximális nyílás a felső és az alsó gerenda között: 200 mm
Hajlítási kapacitás:
Acéllemez 400 N/mm² szakítószilárdság esetén: 7 mm
Lemez 700 N/mm² szakítószilárdság esetén: 5,2 mm
Alumíniumlemez: 8,4 mm
Rozsdamentes acél hajlításához a szerszámok opcionális edzése szükséges.
Szerszámozás:
Felső szerszám kialakítása: magas, szegmentált felső szerszámok
Szerszámszegmensek szélessége: 25 / 30 / 35 / 40 / 45 / 50 / 75 / 100 / 150 / 220 / 250 / 500 mm
Hajlítósín kialakítása: folyamatos éles hajlítósín
Hajtás:
Leszorítógerenda motorjának teljesítménye: 2,2 kW
Hajlítómotor teljesítménye: 5,5 kW
Munkadarab leszorítása: motoros
Hajlítási szög beállítása: kézi
Méretek és tömeg:
Hosszúság: kb. 2620 mm
Szélesség: kb. 1160 mm
Magasság: kb. 1590 mm
Nettó tömeg: kb. 4025 kg
Vezérlés:
Az alapkivitel lábpedálos kezeléssel és kézi hajlításiszög-beállítással rendelkezik. A lemez leszorítását és a hajlítást motoros hajtás végzi. A lábpedál használatával a kezelő mindkét keze szabadon marad a munkadarab pontos tartásához és pozicionálásához.
A géphez opcionálisan PT 1, Schneider NC1, Schneider NC2, valamint FF101 CNC-vezérlés rendelhető. Az FF101 CNC-vezérlés 3D grafikus megjelenítéssel segíti a hajlítási feladatok beállítását.
Alapfelszereltség:
Motoros hajlítóhajtás
Motoros munkadarab-leszorítás
Lenze hajtómotorok
Lábpedálos kezelőegység
Kézi hajlításiszög-beállítás
Folyamatos éles hajlítósín
Magas, szegmentált felső szerszámok
Nehéz, kompakt hegesztett gépváz
Opcionális:
Hátsó ütközők:
Kézi hátsó ütköző 75–760 mm állítási tartománnyal, kézikerékkel, mérőeszközzel és folyamatos ütközőgerendával
Kézi hátsó ütköző 6–760 mm állítási tartománnyal, kézikerékkel, mérőeszközzel és ütközőujjakkal
Vezérlések:
PT 1 vezérlés
Schneider NC1 vezérlés
Schneider NC2 vezérlés
FF101 CNC-vezérlés 3D grafikus megjelenítéssel
Szerszámozás:
Edzett standard szerszámok
Edzett éles hajlítósín és hajlítósín
Edzett szegmentált szerszámok és hajlítósín
Edzett, szegmentált felső szerszámok és hajlítósín
Munkakörnyezet:
Unicraft Gumiszőnyeg többféle méretben
