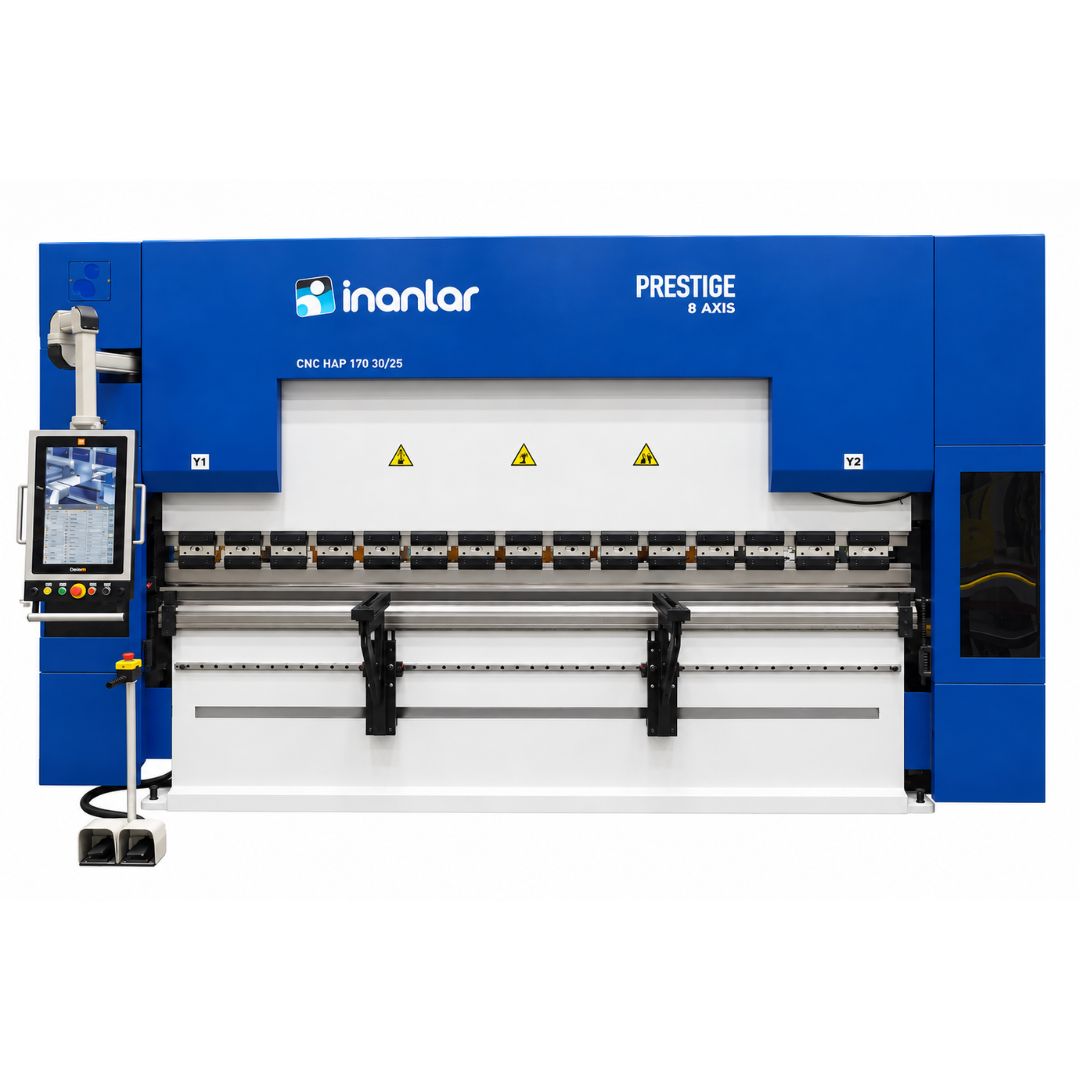

Az INANLAR Prestige 170 tonnás, 3050 mm-es, 8+1 tengelyes élhajlítógép 3D vezérléssel, szervomotoros hátsó ütközővel és asztalelőfeszítéssel segíti a pontos gyártást.
Az INANLAR Prestige egy 170 tonna hajlítóerejű hidraulikus CNC élhajlítógép, 3050 mm-es hajlítási hosszal. Nehéz, feszültségmentesített hegesztett gépváza, 8+1 tengelyes vezérlése és motoros asztalelőfeszítése egyedi alkatrészek és sorozatgyártási feladatok megmunkálásához egyaránt megfelelő kialakítást biztosít.
A STEP Rock 22 3D vezérlő grafikus programozással és hajlítási szimulációval egyszerűsíti a gyártás-előkészítést. Az ATF hat tengelyes, szervomotoros hátsó ütköző összetett alkatrészek pontos pozicionálását teszi lehetővé, míg a CNC-vezérelt motoros asztalelőfeszítés a hajlítási hossz mentén segíti az egyenletes szög kialakítását. A kézi gyorsszerszám-rögzítés és a lineáris vezetékeken állítható első támasztókarok megkönnyítik az átállást és a munkadarab kezelését.
A gép nyolc CNC-vezérelt mozgástengellyel – Y1, Y2, X1, X2, R1, R2, Z1 és Z2 – valamint külön C tengelyként vezérelt motoros asztalelőfeszítéssel rendelkezik. A golyósorsós hátsó ütköző, a kettős lineáris vezetékek, a lineáris útmérők és a hárompontos nyomógerenda-vezetés stabil, pontos működést szolgálnak. A kezelő védelmét DSP Laser Safety 5 Point lézeres biztonsági rendszer, hátsó biztonsági fényfüggöny és biztonsági kapcsolókkal ellátott oldalajtók segítik.
Műszaki és technikai adatok:
Gyártó: INANLAR Makina
Sorozat: Prestige
Típus: CNC HAP 170 30/25
Hajlítóerő: 170 t
Hajlítási hossz: 3050 mm
Oszlopok közötti távolság: 2600 mm
Torokmélység: 410 mm
Löket: 265 mm
Asztal munkamagassága: 870 mm
Hátsó ütköző munkatartománya: 5–750 mm
X tengely sebessége: 250 mm/s
R1 és R2 tengelyek mozgása: 250 mm
R1 és R2 tengelyek sebessége: 200 mm/s
Y tengely gyorsjárati sebessége: 130 mm/s
Hajlítási sebesség: 8 mm/s
Visszatérési sebesség: 120 mm/s
Hajlítási kapacitás 42 kgf/mm² szakítószilárdságú anyagnál: 8 mm
Hajlítási kapacitás 72 kgf/mm² szakítószilárdságú anyagnál: 4 mm
Maximális hidraulikus nyomás: 280 bar
Olajtartály térfogata: 180 l
Főmotor teljesítménye: 11 kW
Elektromos csatlakozás: 400 V / 50 Hz
Gép hossza: 3500 mm
Gép mélysége: 1500 mm
Gép magassága: 2400 mm
Gép tömege: 8650 kg
CNC-vezérelt mozgástengelyek: Y1, Y2, X1, X2, R1, R2, Z1, Z2
Asztalelőfeszítés: CNC-vezérelt motoros C tengely
Hátsó ütköző: ATF típusú, hat tengelyes, szervomotoros
Első támasztókarok száma: 2
Hátsó ütközőkarok száma: 2
Szerszámrendszer: Promecam–Amada
Gép alapszíne: RAL 7035 és RAL 5015
A megmunkálható lemezvastagság az anyag szakítószilárdságától, a hajlítási hossztól és az alkalmazott szerszámozástól függ!
Vezérlés:
STEP Rock 22 3D CNC vezérlő:
A gépen STEP Rock 22 3D CNC vezérlő található, grafikus 3D programozási és hajlítási szimulációs lehetőséggel. Az áttekinthető kezelőfelület megkönnyíti az alkatrészek programozását és a hajlítási folyamat előkészítését.
A STEP Automation nyolctengelyes bővítőmodulja biztosítja az Y1 és Y2 nyomógerenda-tengelyek, valamint az ATF hátsó ütköző hat szervomotoros tengelyének vezérlését. A motoros asztalelőfeszítés külön C tengelyként CNC-vezérelt.
Vezérlő: STEP Rock 22 3D
Programozás: grafikus 3D
Hajlítási szimuláció: 3D
Tengelybővítő modul: nyolctengelyes STEP Automation modul
Nyomógerenda-tengelyek: Y1 és Y2
Hátsó ütközőtengelyek: X1, X2, R1, R2, Z1, Z2
Hátsó ütköző hajtása: szervomotoros
Asztalelőfeszítés: CNC-vezérelt motoros C tengely
Alapfelszereltség:
STEP Rock 22 3D CNC vezérlő
Nyolctengelyes bővítőmodul STEP Automation vezérlőhöz
Y1 és Y2 CNC-vezérelt nyomógerenda-tengelyek
ATF típusú, hat tengelyes szervomotoros hátsó ütköző
X1 és X2 hátsó ütközőtengelyek
R1 és R2 magassági tengelyek
Z1 és Z2 oldalirányú hátsó ütközőtengelyek
CNC-vezérelt motoros asztalelőfeszítés, C tengellyel
WILA rendszerű GEC motoros asztalelőfeszítő egység
Eurostamp 1260 típusú, 85°-os felső szerszám
Eurostamp 2067 típusú, 85°-os Inanlar 4V alsó szerszám
Promecam rendszerű kézi felső gyorsszerszám-rögzítés
Golyósorsós hátsó ütközőrendszer kettős lineáris vezetékeken
Két hátsó ütközőkar
Két első támasztókar vízszintes lineáris vezetékeken
Négypontos első ütközők
Nehéz, feszültségmentesített, dupla C-vázas hegesztett gépszerkezet
Függetlenített C-konzolos útmérési rendszer
GIVI lineáris útmérők
Hárompontos nyomógerenda-vezetés golyóscsapágyakkal
Eckerle hidraulikaszivattyú ELK vagy Volt motorral
Hoerbiger vagy Bosch Rexroth hidraulikus szelepek
ABB és Siemens elektromos komponensek
DSP Laser Safety 5 Point lézeres biztonsági védőrendszer
Hátsó biztonsági fényfüggöny
Biztonsági kapcsolókkal ellátott oldalajtók
EMAS dupla lábpedál biztonsági kapcsolóval és vészleállító gombbal
Egyedi kenési pontok
CE-megfelelőségi dokumentáció
Magyar nyelvű kezelési utasítás
Tartalékalkatrész-lista
Elektromos és hidraulikus kapcsolási rajzok
Opcionális:
Olajhűtő rendszer
Advanced 3D szoftvercsomag
Hemming- és élzáró szerszámcsomag
26°-os felső és hemming alsó szerszámok
30°-os V6 alsó szerszámok
Osztott felső- és alsó szerszámkészletek
