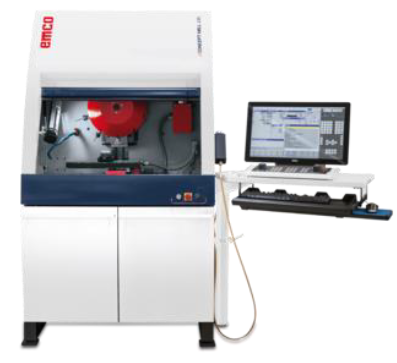

Az EMCO Concept MILL 105 kompakt, PC-vezérlésű CNC oktató megmunkálóközpont, amelyet ipari CNC-programozás és gyártástechnológia gyakorlati oktatásához fejlesztettek. Elsősorban szakképző intézmények, egyetemek, tanműhelyek és vállalati képzőközpontok számára ajánlott. Kontúrmarási, fúrási, menetfúrási és helikális interpolációval végzett menetmarási feladatok oktatására egyaránt használható.
A cserélhető EMCO WinNC vezérlőrendszer legnagyobb előnye, hogy ugyanazon a gépen több, az iparban elterjedt CNC-vezérlés kezelése és programozása is oktatható. A tanulók nemcsak szimulációval, hanem valódi munkadarabokon, automatikus szerszámváltással és ipari jellegű munkafolyamatokkal szerezhetnek gyakorlati tapasztalatot. A teljesen zárt munkatér ellenőrzött környezetet teremt, miközben a kompakt gép kis helyen is elhelyezhető.
A hagyományos CNC oktatógépekhez képest a Concept MILL 105 kiemelkedő előnye a cserélhető vezérlési környezet, a szürkeöntvény gépszerkezet, a 10 férőhelyes automatikus szerszámtár és a fokozatmentesen szabályozható főorsó. Az opcionális negyedik tengely, a pneumatikus gépsatu, a 20000 fordulat/perc fordulatszámú nagysebességű orsó és az automatizálási interfészek összetettebb gyártási folyamatok oktatását is lehetővé teszik. A gép így hosszú távon bővíthető, és az oktatási követelmények változásához is hozzáigazítható.
Gépkialakítás:
Géptípus: PC-vezérlésű CNC asztali marógép
Vezérelt lineáris tengelyek száma: 3
Opcionális forgótengely: negyedik tengelyként használható NC osztókészülék
Szerkezet: stabil, szürkeöntvény szánok és teherhordó gépelemek
Munkatér: teljesen zárt
Főorsó forgásiránya: jobb és bal
CNC 3D folyamatos pályavezérlés: igen
Automatikus referenciapontra állás: igen
Tengelymozgások:
X: 200 mm
Y: 150 mm
Z: 250 mm
Hasznos Z-löket: 150 mm
Főorsóorr és az asztalfelület közötti távolság: 95–245 mm
Munkaasztal:
Befogófelület mérete: 420 × 125 mm
Maximális asztalterhelés: 10 kg
T-hornyok száma: 2
T-horony szélessége: 11 mm
T-hornyok kialakítása: DIN 650 szerint
T-hornyok osztástávolsága: 90 mm
Főorsó:
Típusa: háromfázisú aszinkron AC-motor
Teljesítménye: 1,1 kW
Fordulatszám-tartomány: 150–5000 fordulat/perc
Fordulatszám-szabályozás: fokozatmentes
Maximális nyomaték: 4,2 Nm
Opcionális nagysebességű orsó fordulatszáma: 20000 fordulat/perc
Főorsócsapágyazás: precíziós, élettartam-kenésű ferde hatásvonalú golyóscsapágyazás
Első főorsócsapágy átmérője: Ø40 mm
Szerszámbefogás: DIN 2080 szerinti SK30-hoz hasonló, EMCO-specifikus kialakítás
Behúzócsavar: EMCO gyári szabvány szerint
Szerszámrögzítés: automatikus
Szerszámrendszer:
Kialakítása: dobtáras, forgásirány-logikával
Szerszámhelyek száma: 10
Szerszám befogóereje: 1100 N
Maximális szerszámtömeg: 0,7 kg
Maximális szerszámátmérő: Ø55 mm
Maximális szerszámhossz: 50 mm
Forgácstól forgácsig idő a VDI 2852 szerint, T1/T2/T3: 11 / 10 / 10 másodperc
Szerszámcsere ideje mozgások nélkül, T1/T2/T3: 9 / 7,5 / 7,5 másodperc
Előtolási sebességek:
Megmunkálási előtolás X/Y/Z tengelyen: 0–5 m/perc
Gyorsjárati sebesség X-tengelyen: 5 m/perc
Gyorsjárati sebesség Y-tengelyen: 5 m/perc
Gyorsjárati sebesség Z-tengelyen: 5 m/perc
Tengelyhajtások:
Tengelyhajtás: háromfázisú léptetőmotorok
X-tengely felbontása: 0,0015 mm
Y-tengely felbontása: 0,0015 mm
Z-tengely felbontása: 0,001 mm
Maximális előtolóerő X-tengelyen: 2000 N
Maximális előtolóerő Y-tengelyen: 2000 N
Maximális előtolóerő Z-tengelyen: 2400 N
Pontosság:
Közepes pozicionálási szórás X-tengelyen a VDI 3441 szerint: 0,005 mm
Közepes pozicionálási szórás Y-tengelyen a VDI 3441 szerint: 0,005 mm
Közepes pozicionálási szórás Z-tengelyen a VDI 3441 szerint: 0,005 mm
Kenési rendszer:
Vezetékek kenése: automatikus központi olajkenés
Főorsócsapágy kenése: élettartamra szóló zsírzás
Alap pneumatikus rendszer:
Feladat: szűrt sűrített levegő biztosítása a szerszámkúp kifúvásához
Szükséges tápnyomás: 6 bar
Levegőcsatlakozás: Ø10 mm
Sűrített levegő minősége: DIN ISO 8573-1 szerinti 4. tisztasági osztály
Hűtőrendszer – opció:
Tartály térfogata: 35 l
Maximális szivattyúteljesítmény: 15 l/perc
Maximális hűtőfolyadék-nyomás 50 Hz-en: 0,5 bar
Pneumatikus automatizálási egység – opció:
Felhasználás: automatikus ajtóhoz, pneumatikus gépsatuhoz és NC osztókészülékhez
Szükséges tápnyomás: 6 bar
Levegőcsatlakozás: Ø10 mm
Pneumatikus gépsatu – opció:
Kialakítás: automatikus pneumatikus gépsatu löketellenőrzéssel és kifúvóegységgel
Befogási tartomány: 70 mm
Pofaszélesség: 72 mm
Elektromos adatok:
Tápfeszültség: 230 V, 1/N/PE
Megengedett feszültségingadozás: ±10%
Hálózati frekvencia: 50/60 Hz
Csatlakozási teljesítmény: 1,4 kVA
Szükséges főbiztosíték: 16 A
Méretek és tömeg:
Gép hosszúsága: 1135 mm
Gép szélessége: 1100 mm
Gép magassága: 1100 mm
Gép tömege gépállvány nélkül: kb. 400 kg
Opcionális gépállvány:
Hosszúság: 1135 mm
Mélység: 1100 mm
Magasság: 800 mm
Tömeg: kb. 120 kg
Kialakítás: kihúzható tárolóval és PC elhelyezésére szolgáló térrel
EMCO WinNC cserélhető vezérlőrendszer
Vezérlési platform: külső PC
Vezérlőszoftver: EMCO WinNC
Gép és PC közötti kapcsolat: vezetékes LAN
Cserélhető vezérlőfelület: igen
Vezérlőszoftver és kezelőmodul cseréjének ideje: kevesebb mint 1 perc
Hálózatba kapcsolás és távoli hozzáférés: kialakítható
Az EMCO WinNC lehetővé teszi, hogy ugyanazon a Concept gépen több, az iparban elterjedt CNC-vezérlés működése, kezelőfelülete és programozási rendszere legyen oktatható. A vezérlésváltás a megfelelő szoftver és – fizikai kezelőpanel használata esetén – a hozzá tartozó billentyűzetmodul cseréjével történik. Ez csökkenti a több különböző oktatógép beszerzésének szükségességét, miközben a rendszer később újabb vezérlőszoftverekkel is bővíthető.
Az EMCO által felsorolt WinNC vezérlőváltozatok:
Siemens SINUMERIK Operate 840D sl
Fanuc Series 31i
Heidenhain TNC 640
Fagor 8055
Heidenhain TNC 426/430
A pontosan rendelhető vezérlőváltozatokat és a Concept MILL 105-tel való kompatibilitást az ajánlat készítésekor ellenőrizni kell. EMCO WinNC vezérlőszoftverek
A gépen elérhető szoftverfunkciók:
Cserélhető ipari vezérlési környezet: igen, a megfelelő WinNC licencekkel
Gépen történő CNC-programozás: igen
Külső programozóállomás használata: igen
Hálózati programátvitel: igen
Virtuális kezelőpanel: opcionális Easy2Control szoftverrel
Fizikai oktatói kezelőpanel: opcionális Easy2Operate rendszerrel
3D megmunkálási szimuláció: opcionális Win3D-View szoftverrel
Ütközésellenőrzés: opcionális Win3D-View vagy CAMConcept szoftverrel
CAD/CAM programozás: opcionális CAMConcept szoftverrel
FMS/CIM-integráció: opcionális interfésszel
DNC-kapcsolat: opcionális
OPC UA umati kommunikáció: opcionális interfésszel
Kapcsolódó szoftverek:
EMCO Win3D-View: háromdimenziós megmunkálási szimuláció szerszám-, munkadarab- és befogókészülék-megjelenítéssel, valamint ütközésellenőrzéssel.
EMCO Easy2Control: képernyőn megjelenő virtuális vezérlőbillentyűzet, amely érintőképernyővel vagy egérrel kezelhető.
EMCO Easy2Operate: külön hardveres kezelőegység, ipari géphez hasonló elrendezéssel, előtolás-szabályozóval és többfunkciós kézikerékkel.
EMCO CAMConcept: oktatási célú CAD/CAM- és CNC-rendszer, amely támogatja a kontúrok létrehozását, az NC-program generálását, a szerszámkezelést, valamint a 2D, 2,5D és 3D megmunkálási szimulációt. A Concept MILL 105 közvetlen vezérlésére is használható. EMCO CAMConcept
Licencváltozatok:
Géplicenc: a gép működtetéséhez minden géphez egy megfelelő szoftverlicenc szükséges.
Egyedi programozóállomás-licenc: egy munkaállomáson történő telepítésre használható.
Többszörös programozóállomás-licenc: korlátlan számú telepítést tesz lehetővé egy intézmény adott telephelyén belül.
Otthoni tanulási licenc: a többszörös licenc kiegészítése, amely 5 évig lehetővé teszi a résztvevők telephelyen kívüli szoftverhasználatát.
A korábbi dokumentációban megadott PC-rendszerkövetelmények:
Processzor: kétmagos, 2 GHz
Operációs rendszer: Windows 7 vagy újabb, 32 vagy 64 bites
Memória: 4 GB RAM
Szabad tárhely: 2 GB
Monitor: 16:9 képarányú, 1920 × 1080 képpontos Full HD kijelző az Easy2Control és Easy2Operate használatához
Gépbillentyűzet csatlakozása: 1 × USB
Gépcsatlakozás: 1 × vezetékes LAN
Opcionális hálózati kapcsolat: LAN vagy WLAN
A tényleges PC-követelmény a kiválasztott WinNC-verziótól függ, ezért ezt rendelés előtt az aktuális EMCO szoftverkiadáshoz kell ellenőrizni.
Alapfelszereltség:
Stabil, szürkeöntvény gépszerkezet
Teljesen zárt munkatér biztonsági berendezésekkel
Nagyméretű biztonsági üvegablak
Fokozatmentesen szabályozható főhajtás
Jobb és bal irányú főorsóforgás
Automatikus referenciapontra állás
10 férőhelyes, forgásirány-logikával működő szerszámtár
Automatikus szerszámrögzítés
Nagy felbontású háromfázisú léptetőmotorok az X/Y/Z tengelyeken
Automatikus központi olajkenés
Szűrős pneumatikus előkészítő egység a szerszámkúp kifúvásához
Elektromos és mechanikai előkészítés az automatizálási kiegészítőkhöz
PC-csatlakozókábel
Gépadatokat tartalmazó adathordozó
Munkatérvilágítás
Használati utasítás és pótalkatrészjegyzék
Opcionális:
20000 fordulat/perc fordulatszámú nagysebességű, illetve gravírozóorsó-egység
NC osztókészülék teljes értékű negyedik tengelyként
Hárompofás tokmány az NC osztókészülékhez
Szegnyereg és forgócsúcs az NC osztókészülékhez
Pneumatikus gépsatu löketellenőrzéssel és kifúvóegységgel
Pneumatikus automatizálási egység
Automatikus gépajtó végállás-felügyelettel
Hűtőrendszer 35 l-es tartállyal
Minimálkenési rendszer
Elektronikus kézikerék
Gépállvány kihúzható tárolóval és PC számára kialakított hellyel
Robotinterfész FMS- és CIM-rendszerekhez
DNC-interfész
OPC UA umati interfész
EMCO WinNC vezérlőszoftverek és géplicencek
Win3D-View háromdimenziós szimuláció
Easy2Control virtuális kezelőpanel
Easy2Operate hardveres kezelőegység
CAMConcept CAD/CAM oktatószoftver
