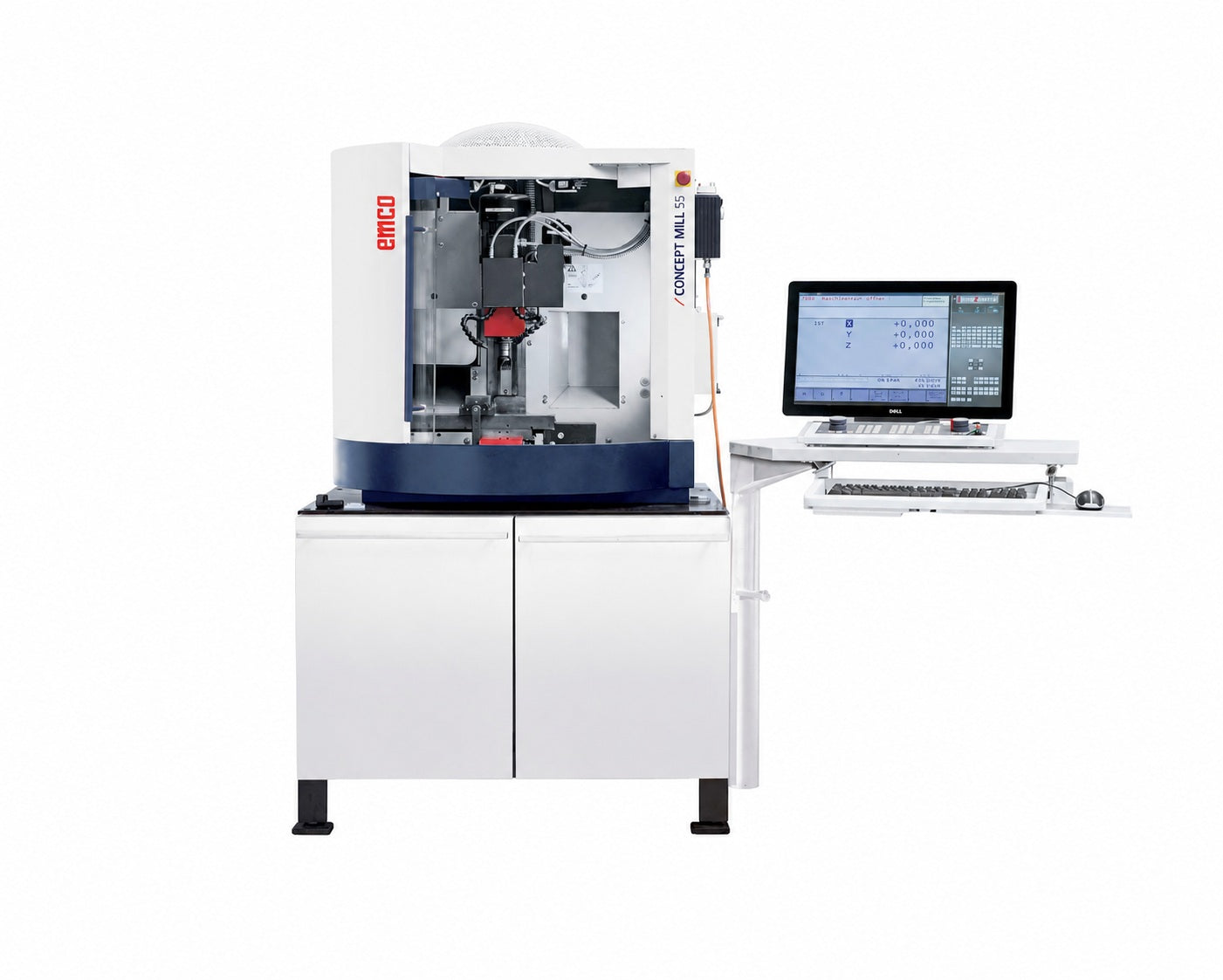

Az EMCO Concept MILL 55 kompakt, PC-vezérelt CNC marógép, amelyet elsősorban szakiskolák, egyetemek, képzőközpontok és vállalati tanműhelyek számára fejlesztettek. Alkalmas a CNC-programozás, a gépkezelés, valamint a fúrási, menetfúrási, kontúrmarási és menetmarási feladatok gyakorlati oktatására. Cserélhető vezérlési rendszere lehetővé teszi több, iparban elterjedt CNC-vezérlés megismerését ugyanazon a gépen.
A Concept MILL 55 segítségével a tanulók nem csupán szimulációs környezetben, hanem valódi gépen sajátíthatják el a CNC-megmunkálás teljes folyamatát. A teljesen zárt munkatér, az automatikus szerszámcserélő és az ipari gépekhez hasonló működés biztonságos, mégis életszerű képzési környezetet teremt. Több vezérlőrendszer oktatásához sem szükséges külön-külön gépet beszerezni, így a beruházási és oktatási költségek jelentősen csökkenthetők.
A stabil szürkeöntvény konstrukció, a holtjátékmentesen csapágyazott tengelymozgató orsók és a fokozatmentesen szabályozható hajtások pontos, kiszámítható működést biztosítanak. A gép 3 tengelyes CNC 3D pályavezérléssel, automatikus referenciahelyzetre állással és a jelen konfigurációban 8 állomásos automatikus szerszámcserélővel rendelkezik. Az egyszerű, nyitott kivitelű asztali oktatógépekkel szemben teljes munkatérburkolatot, ipari jellegű gépfelépítést és cserélhető vezérlési környezetet kínál, ezért különösen alkalmas az ipari CNC-munkavégzés megalapozására.
Gépkialakítás:
Géptípus: PC-vezérelt CNC oktató marógép
Vezérelt tengelyek száma: 3
Opcionális tengelyek száma: 1, NC osztókészülékkel
Maximális tengelyszám: 4
Vezérlési mód: CNC 3D folyamatos pályavezérlés
Gépszerkezet: stabil szürkeöntvény konstrukció
Munkatér kialakítása: teljesen zárt
Biztonsági kialakítás: CE-előírások szerint
Automatikus referenciahelyzetre állás: igen
Automatizálási előkészítés: elektromos és mechanikai
Tengelymozgások:
X tengely mozgása: 190 mm
Y tengely mozgása: 140 mm
Z tengely mozgása: 260 mm
Effektív Z-löket szerszámcserélővel: 120 mm
Effektív Z-löket szerszámcserélő nélkül: 190 mm
Főorsóorr és asztal közötti távolság: 77–337 mm
Munkaasztal:
Befogófelület mérete: 420 × 125 mm
Maximális asztalterhelés: 10 kg
T-hornyok száma: 2
T-hornyok mérete: 11 mm, DIN 650 szerint
T-hornyok távolsága: 90 mm
Főorsó:
Főorsómotor típusa: 3 fázisú aszinkronmotor
Főorsó teljesítménye: 0,75 kW
Főorsó fordulatszám-tartománya: 150–3500 ford./perc
Maximális főorsónyomaték: 3,7 Nm
Főorsó forgásiránya: jobbra és balra
Fordulatszám-szabályozás: fokozatmentes
Főorsócsapágyazás: gördülőcsapágyas
Főorsócsapágy kenése: élettartamra szóló zsírkenés
Főorsó pozíciószabályozása: nem
Opcionális gravírozóorsó fordulatszáma: 14000 ford./perc
Szerszámcserélő:
Szerszámcserélő típusa: automatikus, lengőkaros felvevőrendszerrel
Szerszámhelyek száma: 8
Maximális szerszámtömeg: 1 kg
Maximális szerszámátmérő szerszámcserélővel: 40 mm
Maximális szerszámátmérő szerszámcserélő nélkül: 60 mm
Szerszámcserélő lengőkarjának sebessége: 10 m/perc
Szerszámmegfogás: automatikus, elektromechanikus
Szerszámbefogó kifúvatása: igen
Előtolóhajtások:
Tengelyhajtások: 3 fázisú léptetőmotorok
Felbontás X/Y/Z tengelyen: 0,5/0,5/0,5 µm
Gyorsjárati sebesség X/Y/Z tengelyen: 2/2/2 m/perc
Üzemi előtolás X/Y/Z tengelyen: 0–2 m/perc
Maximális előtolási erő X/Y/Z tengelyen: 800/800/1000 N
Átlagos pozicionálási eltérés X/Y/Z tengelyen a VDI/DGQ 3441 szerint: 0,008/0,008/0,008 mm
Tengelymozgató orsók csapágyazása: holtjátékmentes, precíz ferde hatásvonalú golyóscsapágyakkal
Tengelymozgató orsók kenése: élettartamra szóló kenés
Vezetékek kenése: olajkenés
Elektromos adatok:
Tápellátás: 1/N/PE
Beállítható hálózati feszültség: 115/230 V
Megengedett feszültségingadozás: +5/-10%
Hálózati frekvencia: 50/60 Hz
Csatlakozási teljesítmény: 0,85 kVA
Maximális előbiztosítás: 12 A
Kommunikáció és PC-kapcsolat:
Vezérlés külső PC-ről: igen
PC-adatkapcsolat: TCP/IP-kompatibilis hálózati kapcsolat
PC-csatlakozókábel: a megadott konfigurációban tartozék
Hálózatba kapcsolhatóság: igen
Távoli hozzáférés lehetősége: igen
DNC- és robotinterfész: opcionális
Méretek és tömeg:
Szélesség: 960 mm
Mélység: 1000 mm
Magasság: 980 mm
Tömeg szerszámcserélővel: 220 kg
EMCO WinNC cserélhető vezérlőrendszer
Az EMCO Concept MILL 55 nem egyetlen, rögzített ipari CNC-vezérléssel működik. A gép külső PC-ről, az EMCO WinNC cserélhető vezérlőszoftverével kezelhető, amely az adott ipari vezérlés kezelési felületét és programozási rendszerét jeleníti meg. A különböző vezérlési környezetek szoftveresen, 1 percen belül átválthatók, így egyetlen gépen több vezérlőrendszer oktatható. EMCO ipari oktatási szoftverek
Az elérhető WinNC vezérlési környezetek:
SINUMERIK Operate 840D sl/828D
Fanuc Series 31i
Heidenhain TNC 640
Heidenhain TNC 426/430
Fagor 8055
A gépen elérhető szoftverfunkciók:
CNC 3D folyamatos pályavezérlés: igen
Vezérlésspecifikus CNC-programozás: igen
Automatikus referenciahelyzetre állás: igen
Többféle ipari vezérlés oktatása ugyanazon a gépen: igen
Vezérlések gyors szoftveres cseréje: igen
Hálózatba kapcsolhatóság: igen
Távoli hozzáférés: igen
Grafikus megmunkálásszimuláció: opcionális, Win3D-View szoftverrel
Virtuális kezelőpanel: opcionális, Easy2control szoftverrel
CAD/CAM- és CNC-programozás: opcionális, CAMConcept szoftverrel
Elérhető licencváltozatok:
Géplicenc: a kiválasztott szoftver egy gépen történő működtetéséhez
Egyedi programozóállomás-licenc: egy számítógépes munkaállomáson történő telepítéshez
Többszörös programozóállomás-licenc: korlátlan számú telepítéshez az adott oktatási telephelyen belül
Otthoni tanulási licenc: a többszörös licenc 5 éves kiterjesztése, az intézményen kívül tanulók számára
Alapfelszereltség:
Teljesen zárt munkatér biztonsági üvegezésű ajtóval
CE-előírásoknak megfelelő biztonsági berendezések
Stabil szürkeöntvény gépszerkezet
Fokozatmentesen szabályozható főorsóhajtás
Fokozatmentesen szabályozható előtolóhajtások
Automatikus referenciahelyzetre állás
Elektromos és mechanikai előkészítés automatizáláshoz
8 állomásos automatikus szerszámcserélő lengőkarral és felvevőrendszerrel
Elektromechanikus szerszámmegfogó rendszer kifúvatással
PC-csatlakozókábel
Géplámpa
Gépadattábla
Szerszámkészlet
Használati utasítás pótalkatrészjegyzékkel
Opcionális:
NC osztókészülék negyedik CNC-tengelyként
Minimálkenési rendszer
Elektronikus kézikerék
Gravírozóorsó-feltétel 14000 ford./perc fordulatszámmal
DNC- és robotinterfész FFS- vagy CIM-rendszerbe történő integráláshoz
Gépállvány kihúzható fiókkal és PC-torony elhelyezésére kialakított térrel
Ergonomikus, forgatható kezelőasztal kihúzható billentyűzettartóval
Easy2operate hordozható gépkezelő panel
EMCO WinNC vezérlőszoftverek és vezérlésspecifikus kezelőmodulok
Easy2control virtuális kezelőfelület
Win3D-View 3D megmunkálásszimuláció ütközésellenőrzéssel
CAMConcept CAD/CAM- és CNC-oktatószoftver
Egyedi, többszörös vagy otthoni tanulási szoftverlicencek
