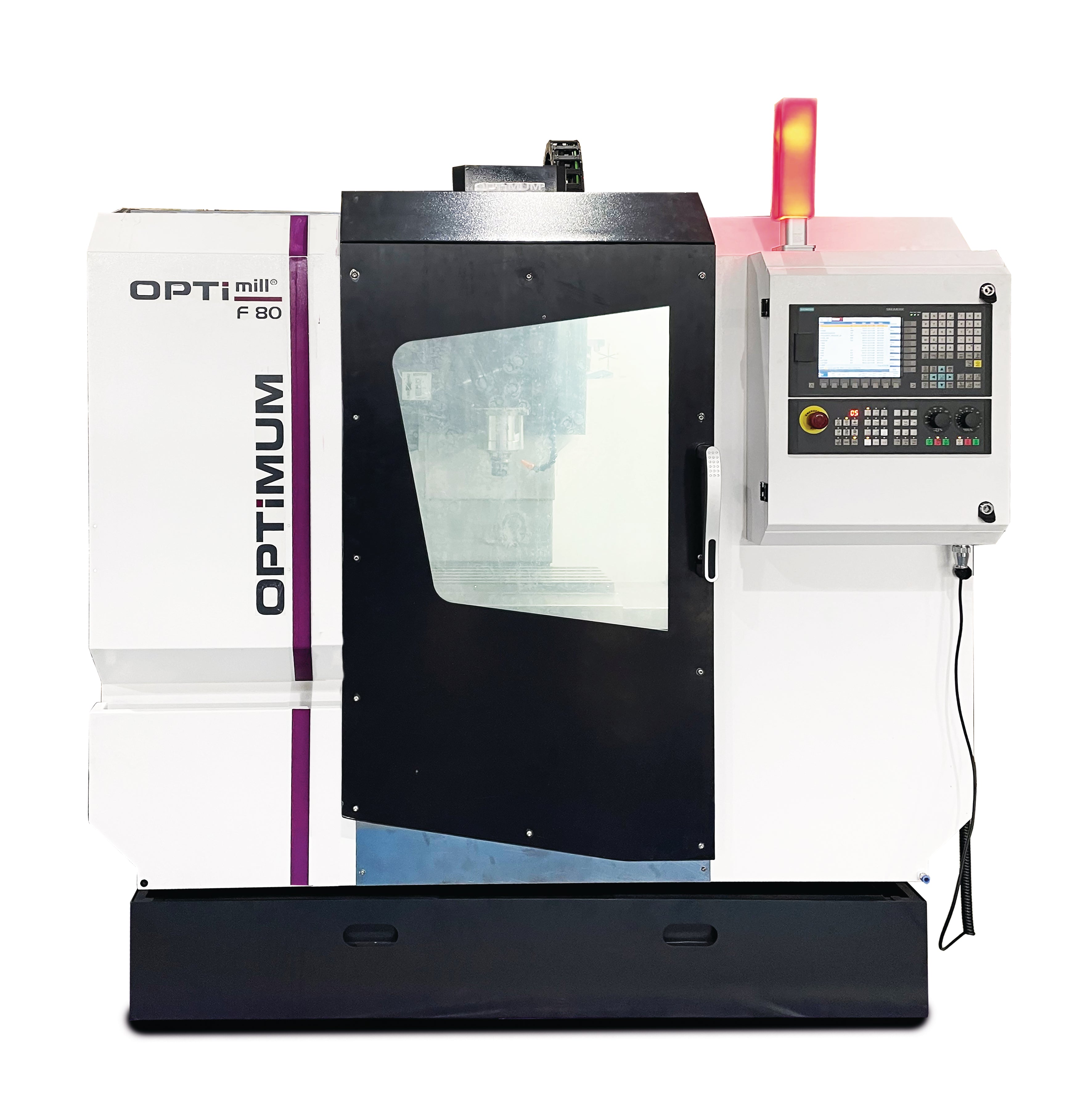

Az OPTImill F 80 kompakt, függőleges CNC marógép alkatrészgyártáshoz, prototípusok készítéséhez, valamint szerszám- és készülékgyártási feladatokhoz. A 10000 ford./perces BT40 főorsó, a 12 férőhelyes automatikus szerszámcserélő és a Siemens SINUMERIK 808D ADVANCED vezérlés hatékony megoldást kínál egyedi és kis sorozatú munkadarabok megmunkálásához.
A merev öntöttvas gépszerkezet, a Siemens főorsómotor és a zárt szabályozási körű Siemens szervohajtások megbízható pontosságot és kiszámítható gyártást biztosítanak. Az automatikus szerszámcserélő csökkenti a mellékidőket, míg a hordozható elektronikus kézikerék jelentősen megkönnyíti a programok biztonságos bejáratását. Az automatikus központi kenés, a rozsdamentes acél vezetékburkolatok és a nagyméretű hozzáférési ajtók a karbantartási igényt és az állásidőt is mérséklik.
Az OPTImill F 80 egyik legfontosabb előnye, hogy a belépőszintű CNC marógépeknél jóval komolyabb hajtás- és szerszámkezelő rendszerrel rendelkezik. A zárt szabályozási körű Siemens szervohajtások, az abszolút jeladók, a 20 m/perc gyorsjárat és a 7 másodperces forgácstól forgácsig mért szerszámcsere gyors és pontos munkavégzést tesznek lehetővé. A BT40 szerszámrendszer, a 200 kg-os asztalterhelés és a 12 állomásos szerszámtár sokoldalúbbá teszi a gépet az egyszerűbb, kézi szerszámcserés CNC marógépeknél.
Gépkialakítás:
Géptípus: függőleges CNC marógép
Gépszerkezet: nagy merevségű, öntöttvas állványos konstrukció
Vezérelt tengelyek száma: 3
Negyedik tengely: opcionális
Tengelyhajtások: Siemens szervomotorok
Szabályozási rendszer: zárt szabályozási kör
Pozíció-visszacsatolás: abszolút jeladókkal
Referenciafutás szükséges: nem
Vezetékek: lineáris vezetékek
Vezetékek burkolata: rozsdamentes acél
Kenési rendszer: automatikus központi kenés
Munkatér: burkolt, nagyméretű hozzáférési ajtókkal
Tengelymozgások:
X: 450 mm
Y: 260 mm
Z: 450 mm
Főorsó és géposzlop közötti maximális távolság: 370 mm
Főorsó és munkaasztal közötti minimális távolság: 100 mm
Főorsó és munkaasztal közötti maximális távolság: 550 mm
Gyorsjárati sebességek:
Gyorsjárati sebesség X tengelyen: 20 m/perc
Gyorsjárati sebesség Y tengelyen: 20 m/perc
Gyorsjárati sebesség Z tengelyen: 20 m/perc
Előtolóhajtások:
X tengely motorjának nyomatéka S1 üzemben: 6 Nm
Y tengely motorjának nyomatéka S1 üzemben: 6 Nm
Z tengely motorjának nyomatéka S1 üzemben: 11 Nm
Munkaasztal:
Asztal mérete: 800 × 260 mm
Maximális asztalterhelés: 200 kg
T-hornyok száma: 5
T-hornyok mérete: 16 mm
T-hornyok távolsága: 50 mm
Főorsó:
Főorsómotor gyártmánya: Siemens
Szerszámbefogás: BT40
Főorsó fordulatszám-tartománya: 50–10000 ford./perc
Főorsómotor teljesítménye S1 üzemben: 3,7 kW
Főorsómotor teljesítménye S6 30% üzemben: 5,5 kW
Főorsónyomaték S1 üzemben: 24 Nm
Főorsónyomaték S6 30% üzemben: 36 Nm
Maximális fordulatszám tartós üzemben: a 10000 ford./perc értéket kb. 20%-kal csökkenteni kell
Szerszámcserélő:
Szerszámcserélő kialakítása: karusszel rendszerű
Szerszámhelyek száma: 12
Szerszámcsere működtetése: automatikusan vagy nyomógombbal
Szerszámmegfogás: elektropneumatikus
Maximális szerszámátmérő: 95 mm
Maximális szerszámhossz: 300 mm
Maximális szerszámtömeg: 8 kg
Szerszámcsere ideje: 7 m
Pontosság:
Pozicionálási pontosság: ±0,01 mm
Ismétlési pontosság: ±0,01 mm
Hűtőrendszer:
Hűtőfolyadék-szivattyú teljesítménye: 450 W
Hűtőfolyadék-tartály térfogata: 80 l
Pneumatikus adatok:
Szükséges üzemi nyomás: 7 bar
Elektromos adatok:
Tápfeszültség: 400 V
Hálózati frekvencia: 50 Hz
Teljes csatlakozási érték: 12 kVA
Méretek és tömeg:
Hosszúság: kb. 1995 mm
Szélesség/mélység: kb. 1930 mm
Magasság: kb. 2750 mm
Nettó tömeg: kb. 2300 kg
Siemens SINUMERIK 808D ADVANCED vezérlés
A SINUMERIK 808D ADVANCED kompakt, panelalapú CNC-vezérlés, amelyet egyszerű és közepesen összetett marási feladatokhoz fejlesztettek. A marási technológiára előre konfigurált rendszer könnyen kezelhető, egyszerűen üzembe helyezhető és karbantartható. Hardver- és szoftverfunkciói az általános alkatrészgyártás mellett egyszerűbb szerszám- és formagyártási feladatok végrehajtását is támogatják.
Kijelző: 8,4" színes LCD
Kijelző felbontása: 800 × 600 pixel
Kezelőpanel védettsége: IP65
Billentyűzet: technológiaspecifikus kialakítás
Nyomógombok: védőmembránnal ellátott fizikai gombok
Szerszámszám-kijelzés: LED
Előtolás-override: forgókapcsolóval
Főorsó-override: forgókapcsolóval
Abszolút jeladók támogatása: igen
Referenciafutás nélküli indítás: igen
Távoli karbantartás előkészítése: igen
AST optimalizálási funkció: igen
Kommunikációs csatlakozások:
Előlapi USB-csatlakozás: igen, IP65-védettséggel
Soros interfész: RS232C
Ethernet-csatlakozás: RJ45, a vezérlő hátoldalán
A gépen elérhető szoftverfunkciók:
SINUMERIK Operate BASIC kezelőfelület: igen
programGUIDE BASIC programozási támogatás: igen
Integrált programkezelés: igen
Offline CNC-programozás: igen, SINUMERIK 808D on PC használatával
PC-alapú programszimuláció: igen
Alkatrészprogramok PC-n történő ellenőrzése: igen
Dinamika- és pontosságoptimalizálás AST funkcióval: igen
A SINUMERIK 808D on PC a vezérlővel megegyező kezelőfelületet biztosító oktató- és programozószoftver. Lehetővé teszi a CNC-programok számítógépen történő elkészítését és integrált szimulációját, így a gép termelési ideje nem szükséges a programozás teljes időtartamához. A gyári adatlap szerint a szoftver ingyenesen letölthető.
Alapfelszereltség:
Siemens SINUMERIK 808D ADVANCED CNC-vezérlés
Siemens főorsómotor
Siemens szervohajtások valamennyi tengelyen, zárt szabályozási körrel
Abszolút jeladók
BT40 főorsó
12 állomásos karusszel rendszerű automatikus szerszámcserélő
Elektropneumatikus szerszámmegfogó rendszer
Hordozható elektronikus kézikerék
Engedélyezőkapcsoló a kézikeréken
Vészleállító ütőkapcsoló a kézikeréken
Lineáris vezetékek rozsdamentes acél burkolatokkal
Automatikus központi kenési rendszer
Hűtőrendszer 450 W-os szivattyúval és 80 l-es tartállyal
Nagyméretű, precíziós megmunkálású munkaasztal
Burkolt munkatér nagyméretű hozzáférési ajtókkal
LED munkatérvilágítás
Gépállapotjelző lámpa
Szerszámtároló rekesz
Áttekinthető, szabványos kialakítású vezérlőszekrény Siemens hajtásokkal
Opcionális:
Tartozékok:
Munkahelyi szőnyeg többféle méretben
Gyári felszereltségi opciók:
Renishaw Primo bemérőrendszer
Motorbővítés 3D nyomtatási alkalmazáshoz
3D nyomtatási interfész
BT40 indulókészlet, 2. készlet
Előkészítés negyedik tengelyhez
Komplett 4. tengely készlet OPTImill F 80 géphez
Billenőhíd
Siemens OSS kiegészítő szolgáltatási csomag 12 hónapra
Siemens OSS kiegészítő szolgáltatási csomag 36 hónapra
A gyártó tájékoztatása szerint a gyári felszereltségi opciók csak az új gép megrendelésekor kérhetők, utólag nem építhetők be.
