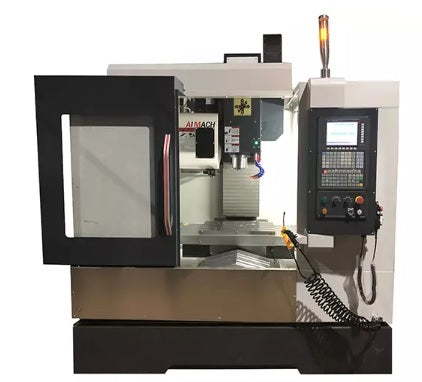

A Sainty VMC 450 kompakt, függőleges CNC megmunkálóközpont, amely elsősorban gyakorlati CNC-oktatáshoz, szakképző intézmények, tanműhelyek és vállalati képzőközpontok számára ajánlott. Kis és közepes méretű munkadarabok, prototípusok, valamint egyedi és kissorozatú alkatrészek megmunkálására is használható. Kis helyigénye ellenére BT40 főorsóval, automatikus szerszámváltóval és Siemens CNC-vezérléssel rendelkezik.
A VMC 450 lehetőséget biztosít arra, hogy a tanulók és a kezdő gépkezelők egy ipari jellegű CNC megmunkálóközponton sajátítsák el a programozás, a gépbeállítás és a forgácsolás alapjait. A teljesen zárt munkatér és a biztonsági reteszeléssel ellátott ajtók ellenőrzött munkakörnyezetet teremtenek. Egyetlen gép használható oktatásra, prototípusgyártásra és kisebb termelési feladatokra, így a beruházás a képzésen túl a mindennapi műhelymunkában is hasznosítható.
Az egyszerűbb CNC oktatógépekhez képest a VMC 450 egy függőleges megmunkálóközpont fontosabb funkcióit kínálja: BT40 főorsót, 10 férőhelyes automatikus szerszámtárat, 15 m/perc gyorsjárati sebességet és nagy méretű munkaasztalt. Kompakt, merev szerkezete és teljes munkatérburkolata kis alapterületen biztosít sokoldalú felhasználhatóságot. Az opcionális 10000 fordulat/perc főorsóval, 16 férőhelyes karos szerszámváltóval és negyedik tengellyel a gép a későbbi oktatási vagy megmunkálási igényekhez is hozzáigazítható.
Gépkialakítás:
Géptípus: függőleges CNC megmunkálóközpont
Vezérelt lineáris tengelyek száma: 3
Szerkezet: kompakt, merev, egybeépített kialakítás
Munkatér: teljesen zárt
Ajtók: biztonsági reteszeléssel ellátva
Tengelymozgások:
X: 450 mm
Y: 340 mm
Z: 400 mm
Főorsóorr és az asztal közötti távolság: 120–500 mm
Főorsó középvonala és az oszlop vezetéke közötti távolság: 320 mm
Munkaasztal:
Asztal mérete: 900 × 400 mm
Maximális terhelhetőség: 200 kg
T-hornyok száma: 4
T-horony szélessége: 14 mm
T-hornyok osztástávolsága: 100 mm
Főorsó:
Főorsómotor teljesítménye, folyamatos / 30 perces üzem: 2,2 / 3,7 kW
Főorsó fordulatszáma: 8000 fordulat/perc
Opcionális főorsó-fordulatszám: 10000 fordulat/perc
Főorsókúp: BT40
Főorsóorr külső átmérője: Ø120 mm
Előtolási sebességek:
Megmunkálási előtolás X/Y/Z tengelyen: 0,001–10 m/perc
Gyorsjárati sebesség X-tengelyen: 15 m/perc
Gyorsjárati sebesség Y-tengelyen: 15 m/perc
Gyorsjárati sebesség Z-tengelyen: 15 m/perc
Tengelyhajtások:
X-tengely előtolómotorjának teljesítménye: 1 kW
Y-tengely előtolómotorjának teljesítménye: 1 kW
Z-tengely előtolómotorjának teljesítménye: 1,5 kW
Szerszámváltó:
Alapkivitelű szerszámtár: esernyő rendszerű
Szerszámtár kapacitása: 10 szerszám
Opcionális szerszámtár: 16 férőhelyes, karos rendszerű
Pontosság:
Pozícionálási pontosság: ±0,015 mm
Ismétlési pontosság: ±0,01 mm
Biztonsági rendszer:
Munkatérburkolat: teljesen zárt
Ajtók biztonsági reteszelése: igen
OMRON biztonsági relé: igen
OMRON fázissorrend-felügyeleti relé: igen
Üzemállapot-jelző lámpa: igen
Méretek és tömeg:
Hosszúság: 2120 mm
Szélesség: 2000 mm
Magasság: 2300 mm
Nettó tömeg: kb. 1900 kg
Siemens SINUMERIK 808D Advanced vezérlés:
CNC-vezérlés: Siemens SINUMERIK 808D Advanced M
Technológiai változat: marás
Kialakítás: kompakt, panelalapú CNC
Programozási mód: Siemens és ISO programozás
A gépen elérhető szoftverfunkciók:
Alkatrészprogramok létrehozása és szerkesztése: igen
Programkezelés: igen
Szerszámadatok és szerszámkorrekciók kezelése: igen
Marási és fúrási ciklusok: igen
Menetfúrási ciklusok: igen
Programszimuláció: igen
Siemens programozási mód: igen
ISO-kódos programozás: igen
A SINUMERIK 808D Advanced a Siemens belépőszintű, előkonfigurált CNC-rendszere alapvető marási és esztergálási alkalmazásokhoz. Kompakt felépítése és áttekinthető kezelése miatt különösen alkalmas oktatási célokra és kisebb CNC-gépek vezérlésére. A Siemens és ISO programozási lehetőség segíti az ipari CNC-programozási ismeretek gyakorlati elsajátítását.
Alapfelszereltség:
Siemens SINUMERIK 808D Advanced CNC-vezérlés
8000 fordulat/perc fordulatszámú BT40 főorsó
10 férőhelyes, esernyő rendszerű automatikus szerszámtár
Teljesen zárt munkatérburkolat
Biztonsági reteszeléssel ellátott ajtók
OMRON biztonsági relé
OMRON fázissorrend-felügyeleti relé
Üzemállapot-jelző lámpa
Opcionális:
16 férőhelyes, karos automatikus szerszámváltó a standard 10 férőhelyes szerszámtár helyett
10000 fordulat/perc fordulatszámú főorsó a standard 8000 fordulat/perc főorsó helyett
Negyedik tengely forgatóasztallal és szegnyereggel
