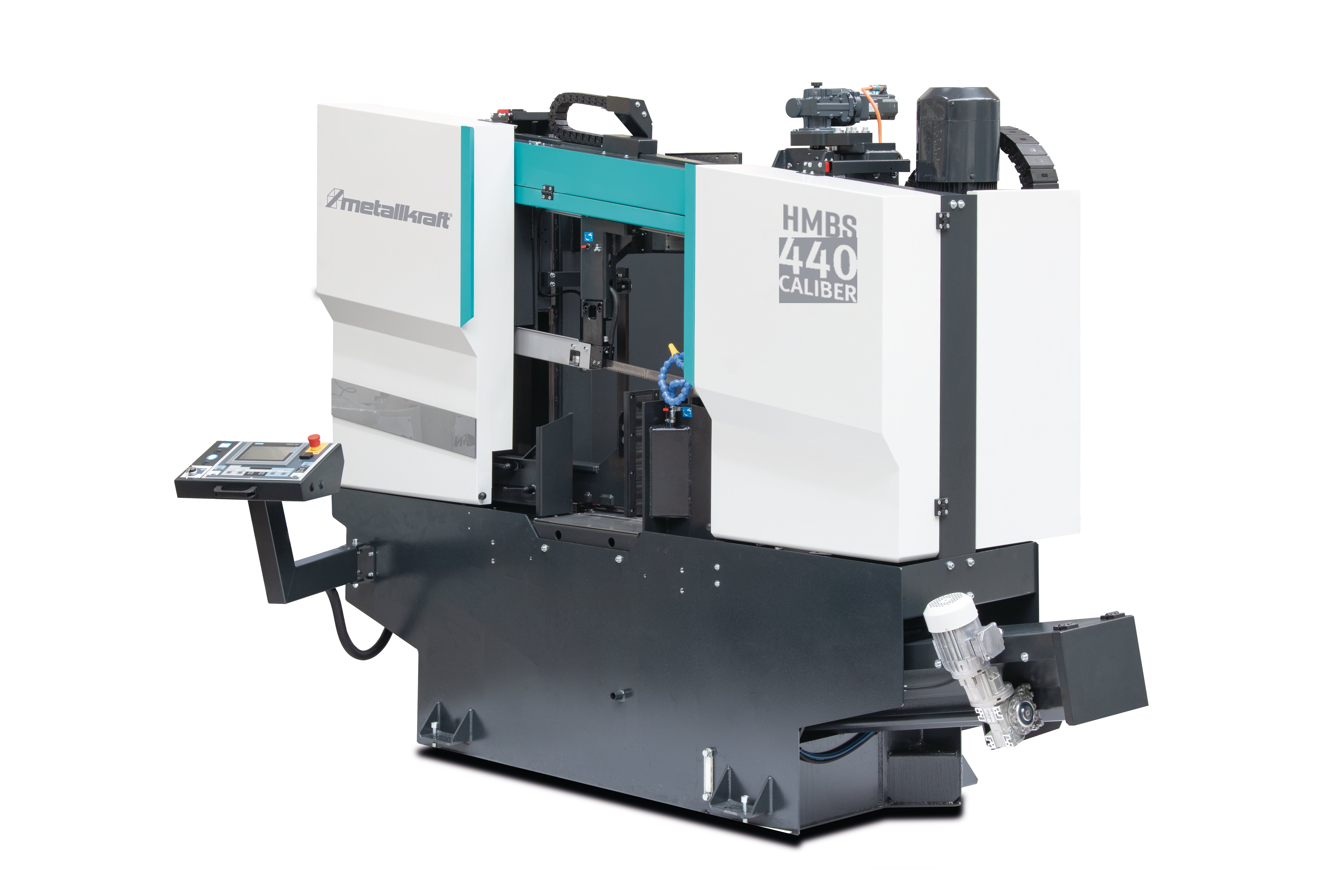

Kétoszlopos CNC horizontális szalagfűrészgép
Kétoszlopos vezetésű szalagfűrészgép tömör anyagok, csövek és különböző profilanyagok nagy pontosságú darabolására
A Siemens S7-1500 vezérlés, a szervomotoros vágóelőtolás és az intelligens ARP szabályozás nagy termelékenységet, optimális vágási teljesítményt és hosszú szerszámélettartamot biztosít
Szervomotorral és orsóhajtással működtetett vágóelőtolás, amely nagy pontosságú és egyenletes vágási mozgást biztosít.
ARP (Automatic Cutting Feed Control) intelligens előtolás-szabályozó rendszer, amely a fűrészszalag előtolását folyamatosan az anyag ellenállásához és az aktuális vágási terheléshez igazítja. Ennek eredményeként csökken a megmunkálási idő, miközben nő a fűrészszalag élettartama
Méretek és tömeg:
Gép mérete (H × Sz × M): kb. 3875 × 1950 × 2190 mm
Asztalmagasság: 800 mm
Nettó tömeg: kb. 2490 kg
Elektromos adatok:
Főmotor teljesítménye: 4 kW
Tápfeszültség: 400 V / 50 Hz
Hidraulikaszivattyú motorja: 0,75 kW
Hűtőfolyadék-szivattyú motorja: 0,12 kW
Fűrészszalag:
Szalagsebesség: 15–150 m/perc, fokozatmentesen szabályozható
Szalaghossz: 5360 mm
Szalagszélesség: 34 mm
Szalagvastagság: 1,1 mm
Szalagdőlési szög: 7°
Maximális vágási kapacitás 0°-ban:
Köracél: Ø 440 mm
Téglalap keresztmetszet és zártszelvény: 460 × 400 mm
Kötegelt csővágás: 460 × 400 mm
Anyagkezelési adatok:
Minimális darabhossz: 10 mm
Minimális megmunkálható anyagátmérő: 10 mm
Minimális maradványhossz: 30 mm
Siemens S7-1500 vezérlőrendszer 7"-os érintőképernyős kezelőfelülettel és széles körű vezérlési funkciókkal
Felszereltség:
Robusztus gépváz és optimalizált kialakítás a fűrészszalag, a szalagvezetők és a munkadarab közötti minimális távolsággal, amely csökkenti a rezgéseket és javítja a vágási pontosságot
Fokozatmentesen szabályozható 15–150 m/perc szalagsebesség
Kúpkerék-hajtóműves szalaghajtás aszinkronmotorral és frekvenciaváltós szabályozással
Kétosztatú hidraulikus satu a munkadarab stabil befogásához a vágási folyamat során
Finoman szabályozható hidraulikus satunyomás vezérlőszeleppel és manométerrel
7°-os szalagdőlés és hidraulikus szalagfeszítő rendszer a nagyobb vágási teljesítmény és a hosszabb fűrészszalag-élettartam érdekében
Automatikusan pozicionálódó első szalagvezető, amely a mozgó satupofával együtt mozog
Elektromos hajtású forgácskihordó kefe a fűrészszalag folyamatos tisztításához
Emulziós hűtőrendszer, amely célzottan juttatja a hűtőfolyadékot a szalagvezetőkhöz és közvetlenül a vágási zónába
Opcionálisan nagyobb teljesítményű főmotor is rendelhető
