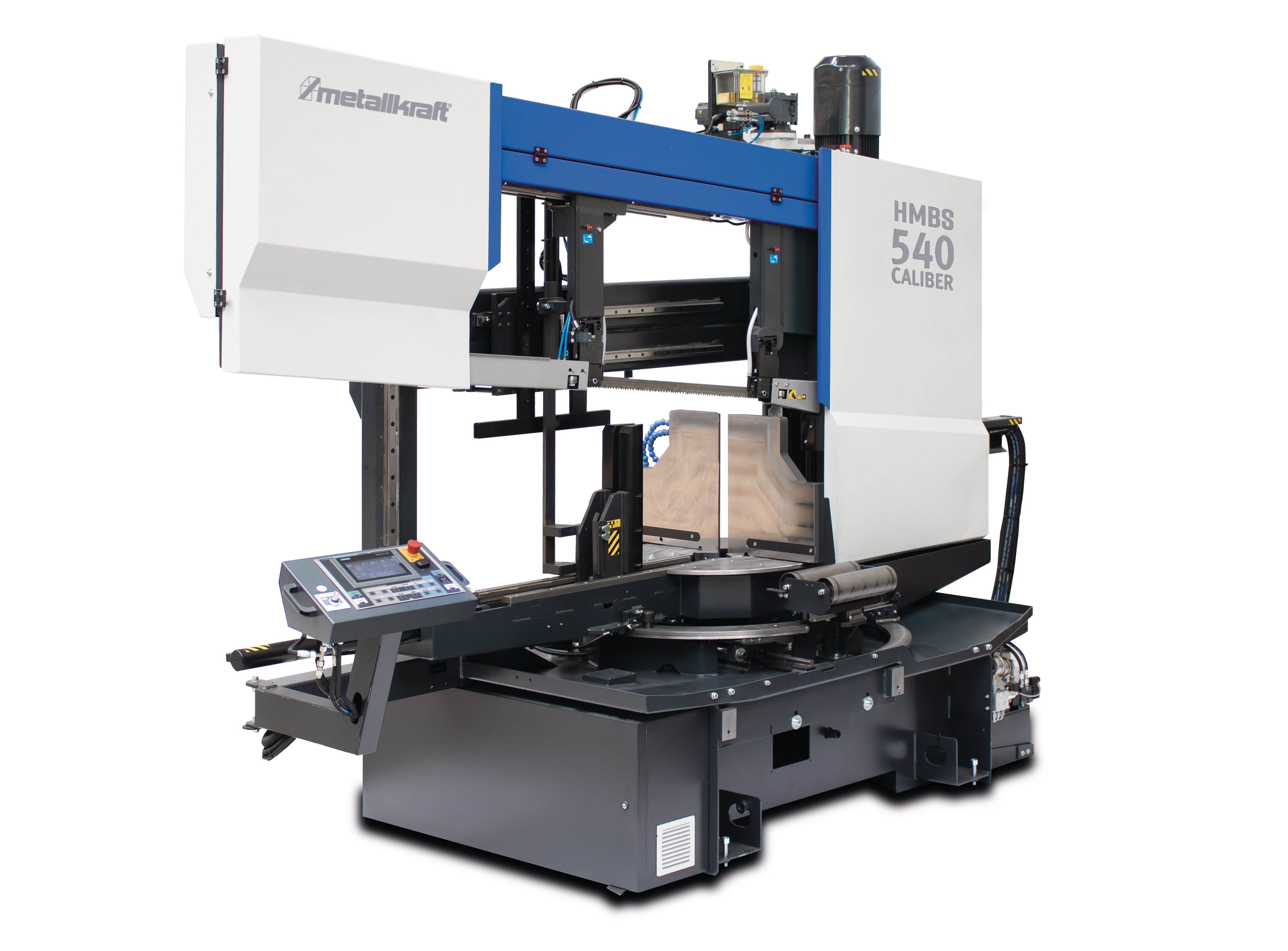

Metallkraft HMBS 540 HA X DG HORIZONT szalagfűrészgép
+60° és -60° közötti gérvágásokhoz Siemens vezérlőrendszerrel

Kétoszlopos vízszintes vezetésű fűrész tömör rudak és rúdprofilok fűrészeléséhez
Siemens S7-1500 vezérlés funkciók széles skálájával és működtetéssel 7" nagyméretű érintőképernyőn keresztül
Anyagkönyvtár előre beállított fűrészelési paraméterekkel és jelleggörbékkel
A vágási mozgást cirkulációs orsó és szervomotor végzi
ARP (automatikus vágási előtolás-vezérlés) -> Automatikus fűrészlap-adagolás az anyagállóságtól függően. Az előtolási sebesség folyamatosan igazodik az aktuális vágási terheléshez. Az ARP rövidebb munkafolyamatokat és ugyanakkor a fűrészszalagok hosszabb élettartamát teszi lehetővé.
Automatikus pozicionálás a kívánt szögbe való belépés után
A forgótányér hidraulikus rögzítése pontos szögvágást tesz lehetővé
A robusztus géptest és a fűrészlap, a gépvezető és a munkadarab közötti lehető legkisebb távolság minimalizálja a rezgéseket a legnagyobb fűrészelési teljesítmény érdekében
Fokozatmentesen állítható vágási sebesség 15 - 150 m/perc között
A fűrészszalagot kúpfogaskerék, aszinkron motor és frekvenciaváltó hajtja
Egyenes vágások esetén az anyagot a vágás előtt és mögött egy két részből álló satuval rögzítik
A hidraulikus satu feszességének nyomásbeállítása manométerrel ellátott vezérlőszeleppel
A 7°-os hajlásszög és a hidraulikus fűrészlap feszítése növeli a fűrészlap élettartamát
Az elülső szalagvezető automatikusan párhuzamosan mozog a mozgatható vice pofával
szalaghengerrel hajtott forgácseltávolító kefe
Emulziós hűtés folyadékelosztással a fűrészszalagvezetőkbe és közvetlenül a vágócsatornába
Opcionálisan erősebb motor is rendelhető

Műszaki adatok
Méretek és súlyok
Hossz (termék) kb. 4696 mm Szélesség/mélység (termék) kb. 1756 mm
Magasság (termék) kb. 2400mm Nettó súly kb. 2510kg
Munkaasztal magassága810mm
Elektromos adatok
Hajtómotor teljesítmény5.5kW Tápfeszültség400V
Hálózati frekvencia50Hz Motorteljesítmény hidraulikus szivattyú0.75kW
Motorteljesítmény hűtőfolyadék szivattyú0.12kW
Gépi adatok
Fűrészszalag sebessége(i)15 - 150m / perc SebességszintekFokozatmentesen állítható
Fűrészszalag hossza6880mm Fűrészszalag szélessége41mm
Fűrészszalag vastagsága1.3mm Vágási szög7°
Vágási tartományok
Vágási tartomány 0° kerek (cső)540mm Vágási tartomány 0° kerek (szilárd anyag)400mm
Vágási tartomány 0° téglalap alakú fekvő (üreges profil)750 x 490mm Vágási tartomány 0° köteg (cső)750 x 450mm
Vágási tartomány 0 ° köteg téglalap alakú fekvő (üreges profil)750 x 450mm Vágási tartomány -45 ° kerek (cső)510mm
Vágási tartomány -45° kerek (szilárd anyag)280mm Vágási tartomány -45° téglalap alakú vízszintes (üreges profil)510 x 490mm
Vágási tartomány -60 ° kerek (cső)350mm Vágási tartomány -60 ° kerek (szilárd anyag)200mm
Vágási tartomány +45° kerek (cső)510mm
Vágási tartomány +45 ° kerek (teljes anyag)280mm Vágási tartomány +45 ° téglalap alakú horiz. (üreges profil)510 x 490mm
Vágási tartomány +60° kerek (cső)310mm Vágási tartomány +60° kerek (szilárd anyag)190mm
Vágási tartomány +60 ° téglalap alakú horiz. (üreges profil)310 x 490mm
Anyag takarmány
Vágási hossz min.25mm Anyagátmérő min.10mm
Min. maradék munkadarab hossza30mm
Berendezés
Berendezés
VezérlésSiemens S 7-1500 7" érintőképernyővel Hűtőfolyadék-szivattyú✔
Szalagfeszesség-ellenőrzés Hidraulikus fűrészszalagfeszítés
Szalag előtolás ellenőrzése ARP
Fűrész előtoláshidraulikus Fűrész visszatérő löket hidraulikus
Vezérlőpanel forgatható forgácstisztító kefe szíjhengerrel hajtva
Satu két rész a vágás / hidraulikus nyomás beállítása előtt és mögött
Munkaterület világítás LED
