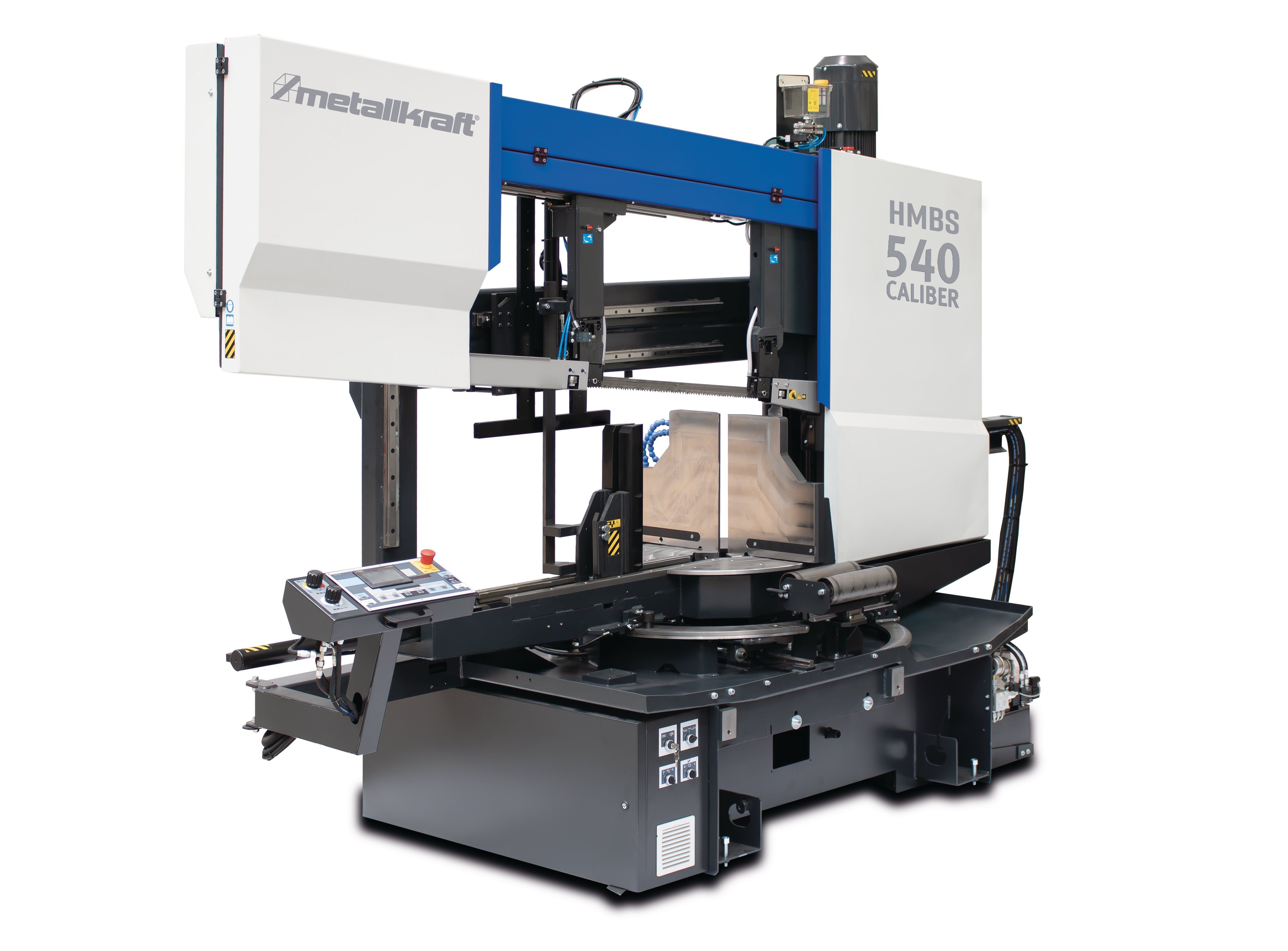

Kétoszlopos vezetett vízszintes fűrész tömör rúdanyag és rúdprofilok fűrészeléséhez
Mitsubishi FX 5 vezérlés egyszerű kezeléssel a 4,3 hüvelykes érintőképernyőn keresztül
A vágási mozgás hidraulikus hengereken keresztül történik
BRP-vel (vágási előtolás szabályozása) –> egy meghatározott amper-határ túllépése esetén az előtolás leáll, miközben a fűrészszalag tovább fut, hogy a forgácsot a vágócsatornából továbbítsa. A normál terhelés elérése után a fűrészelési folyamat folytatódikautomatikus pozicionálás a kívánt szög megadása után
A forgótányéron lévő asztal hidraulikus rögzítése pontos szögvágást tesz lehetővé
A robusztus géptest és a lehető legkisebb távolság a fűrészszalag, a gépvezető és a munkadarab között minimalizálja a vibrációt a maximális fűrészelési teljesítmény érdekében
Fokozatmentes vágási sebesség 15-150 m/perc
A fűrészszalagot kúphajtómű, aszinkron motor és frekvenciaváltó hajtja
Egyenes vágásoknál az anyagot a vágás előtt és mögött kétrészes satu segítségével rögzítjük
A hidraulikus satu befogásának nyomásszabályozása manométeres vezérlőszeleppel történik
A fűrészszalag 7°-os dőlése és a hidraulikus fűrészszalag feszültség szabályozás növeli a fűrészlap élettartamát
A fűrészszalag-vezető automatikusan, párhuzamosan mozog a mozgó satupofával
Szíjhengerrel meghajtott forgácstisztító kefe
Emulziós hűtés folyadékelosztással a fűrészlapvezetőkben és közvetlenül a vágócsatornában helyezkedik el
Erősebb motor opcionálisan elérhető
Méretek és súlyok
Hosszúság max. 4696 mm
Szélesség / mélység max. 1756 mm
Magasság max. 2400 mm
Munaasztal magassága 810 mm
Súly kb. 2370 kg
Elektromos adatok
Motor kimeneti teljesítménye 5.5kW
Hálózati feszültség 400V / 50Hz
Motor hidraulika szivattyú teljesítménye 0.75kW
Hűtőfolyadék szivattyú teljesítménye 0.12kW
Gépadatok
Fűrészszalag sebessége (i) 15-150 m / perc
Sebességszintek fokozatmentesen állítható
Fűrészszalag hossza 6880 mm
Fűrészszalag szélessége 41 mm
A fűrészszalag vastagsága 1,3 mm
Vágási szög 7 °
tartomány
Vágási szög 0° round (tube) 540mm
Vágási szög 0° round (solid material) 400mm
Vágási szög 0° rectangular lying (hollow profile) 750 x 490mm
Vágási szög 0° bundle (tube) 750 x 450mm
Vágási szög 0° bundle rectangular lying (hollow profile) 750 x 450mm
Vágási szög -45° round (tube) 510mm
Vágási szög -45° round (solid material) 280mm
Vágási szög -45° rectangular horizontal (hollow profile) 510 x 490mm
Vágási szög -60° round (tube) 350mm
Vágási szög -60° round (solid material) 200mm
Vágási szög -60° rectangular horizontal (hollow profile) 350 x 490mm
Vágási szög +45° round (tube) 510mm
Befogási tartomány +45° round (full material) 280mm
Vágási szög +45° rectangular horizontal (hollow profile) 510 x 490mm
Vágási szög +60° round (tube) 310mm
Vágási szög +60° round (solid material) 190mm
Vágási szög +60° rectangular horizontal (hollow profile) 310 x 490mm
Material feed
Cut-off length min. 25mm
Anyag átmérő min. 10mm
Minimális munkadarab hossza 30mm
Szállított tartozékok
- Mitsubishi FX 5 4,3" touchscreen
- hidraulikus fűrészszalag feszítés
- szíjelőtolás figyelő
- hidraulikus fűrészelőtolás
- fűrész visszatérő löket hidraulika
- elforgatható vezérlőpanel
- szíjhengerrel hajtott forgácstisztító kefe
- kétrészes satu / hidraulikus nyomás állítás
- LED-es munkaterület világítás
