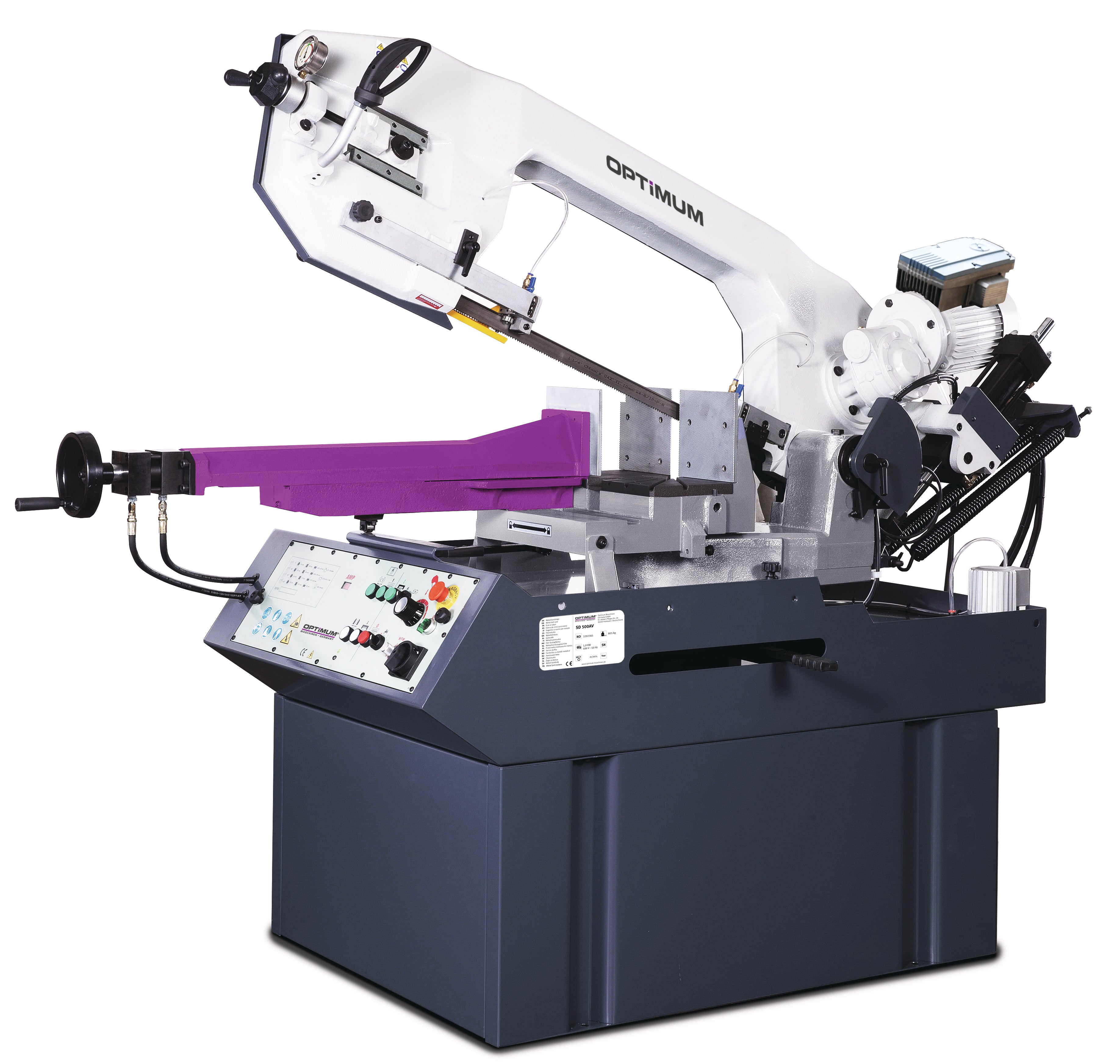

Nagy méretű anyagok vágására alkalmas félautomata, fémipari fűrészgép Siemens inverteres meghajtással. Professzionális és robusztus fűrész gérvágási lehetőséggel.
LEÍRÁS
Robosztus kialakítású, ipari formatervezésű gép
Csendes futású hajtómű
Kézi vagy félautomata működés
Fokozatmentesen állítható fűrészszalag sebesség 0-80 m/perc között
Nagy vágási pontosság a rezgésmentes működésnek köszönhetően
Gérbeállítás -45° és 60° között a teljes fűrészkeret elforgatásával
Alapfelszereltség a kiváló minőségű bimetál fűrészszalaggal
Mikrokapcsoló az automatikus végállás-kikapcsoláshoz
Hűtőfolyadék szivattyú
Golyóscsapágyas fűrészszalag-vezető keményfém lemezekkel az optimális vágási eredmény érdekében
A süllyesztési sebesség egyszerű beállítása a vezérlőpanelen található adagolószeleppel
Nagyméretű, hidraulikus gyorskioldó satu, önzáró, szögvágáshoz oldalra mozgatható
Hidraulika egység szabályozható nyomással és manométerrel
Manométer a megfelelő fűrészszalag feszültséghez
Tiszta, átlátható kezelőpanel
Fűrészkeret emelésének felső helyzete állítható a végálláskapcsolóval pozíciójával
A félautomata működés:
Satu bezárása és a fűrészszalag meghajtó motor indítása
A fűrészkar leengedése vágáshoz
Befejezéskor a motor leállítása, fűrészkeret kiinduló helyzetbe való mozgatása
MŰSZAKI ADATOK
Méretek és súlyok
Hossza (termék) kb.2129mm,
Magassága (termék) kb.1687mm
Szélesség / mélység (termék) kb. 1046 mm
Tömeg (nettó) kb. 645 kg
Elektromos adatok
Hajtómotor teljesítménye 3 kW
Hidraulikus szivattyú 1,4 kW
Csatlakozási feszültség 400V Hálózati frekvencia 50 Hz
Hűtőfolyadék szivattyú 100W
Teljes csatlakoztatott áramfelvétel 3,8 kW
Félautomata vagy kézi működés
Gépadatok
Fűrészszalag sebesség (s) 20 - 80 m / perc
Vágási szög -45 - 60 °
Fűrészszalag hossza 3770 mm
Fűrészszalag szélessége 34 mm
Fűrészszalag vastagsága 1,1 mm
Vágható méretek
Vágási terület 0° kör (tömör anyag) 355mm
Vágási terület -60° kör (tömör anyag) 230mm
Vágási terület 0° négyzet (tömöranyag) 300mm
Vágási terület -60° négyzet (tömör anyag) 180mm
Vágási terület 0 ° téglalap állvány (tömör anyag) 300 x 490mm
Vágási terület -60 ° téglalap állvány (tömör anyag) 180 x 220 mm
Vágási tartomány -45° körben (tömör anyag) 290mm
Vágási terület + 45° körben (tömör anyag) 350mm
Vágási terület -45° négyzet (szilárd anyag) 250mm
Vágási terület + 45° négyzet (tömör anyag) 290mm
Vágási terület -45 ° téglalap alakú álló (tömör anyag) 250 x 250 mm
Vágási terület + 45 ° téglalap álló (tömör anyag) 290 x 340 mm
Vezérlés, vezérlőpult:
- Főkapcsoló
- Be- kikapcsoló forgógomb
- Ciklus indítása kapcsoló nyomógomb
- Kikapcsoló nyomógomb
- Forulatszám szabályzó forgógomb
- Vészleállító nyomógomb
- Satu nyitás nyomógomb
- Satu zárás nyomógomb
- Kézi / félautomatikus működés választó kapcsoló
- Fűrészkeret leengedés
- Fűrészkeret felemelés nyomógomb
- Hűtő-kenő folyadék szivattyú be- kikapcsoló forgatókapcsoló
- Fűrészkeret szögbeállási helyzetének a rögzítőkarja
- Fűrészkeret hidraulikus süllyesztésének elindítása, megállítása választókapcsoló
- Fűrészkeret süllyesztés sebességének a szabályzó forgatógombja
Mellékelt tartozékok:
Bimetál fűrészszalag 4-6 ZpZ M42
Gépalap
Hűtőfolyadék szivattyú
