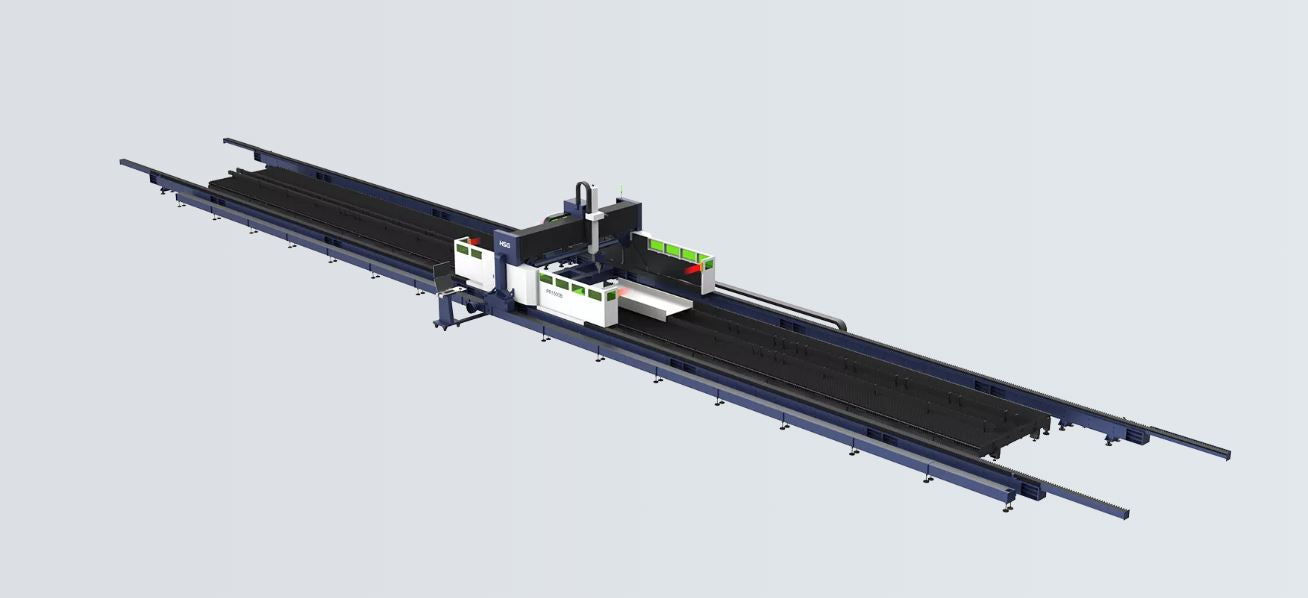

Az HSG Laser PR1500B egy nagy teljesítményű, ipari kategóriás 3D lézerfejes fiber lézervágó rendszer, amelyet elsősorban acélszerkezet-gyártásra, fémmegmunkálásra és nagy méretű munkadarabok precíz feldolgozására fejlesztettek.
Az HSG PR1500B egy modern, többfunkciós lézervágó berendezés, amely a 3D lézertechnológia előnyeit ötvözi a nagy formátumú, nagy teljesítményű fiber lézeres vágással. A gép kialakítása kifejezetten a lemez- és szelvénymegmunkálás komplex igényeire készült, így ideális választás acélszerkezet-gyártók és ipari beszállítók számára.
Fő jellemzők
3 az 1-ben vágási technológia
A PR1500B egyik legnagyobb előnye a kombinált működés:
• síklemez vágás
• zártszelvény és profil vágás
• ferde élű (3D / bevel) megmunkálás
Ez a „three-in-one” rendszer lehetővé teszi, hogy egyetlen gép több gyártási feladatot is kiváltson.
Nagy teljesítmény és sebesség
• Lézerteljesítmény: akár 12–30 kW (vagy még magasabb konfigurációk)
• Maximális mozgási sebesség: kb. 80 m/perc
• Nagy gyorsulás és könnyített portálkialakítás
Ez jelentősen növeli a termelékenységet a hagyományos rendszerekhez képest.
Extra nagy munkatér
• Egyállomásos kivitel: ~14 m
• Kétállomásos kivitel: akár ~28 m
• Széles asztal: akár 2,5 m széles lemezekhez
A moduláris kialakítás lehetővé teszi a különböző gyártási igényekhez való rugalmas illeszkedést. (hsg-usa.com)
3D lézerfej és precíz megmunkálás
• 3D lézertechnológia ferde vágásokhoz (pl. hegesztési előkészítés)
• CNC vezérlés és automatikus pozicionálás
• Valós idejű mérés és korrekció a pontos illesztéshez
Ez különösen fontos acélszerkezeteknél, ahol a pontos illeszkedés kritikus. (DirectIndustry)
Intelligens szoftver és automatizálás
• Tekla-kompatibilis nesting szoftver
• Automatikus anyagkezelés és adagolás
• Intelligens vezérlőrendszer
Ez leegyszerűsíti a programozást és csökkenti a gyártási hibákat. (hsg-usa.com)
Biztonság és ipari kivitel - CE
• Zárt védőburkolatok és szikravédelem
• Hővédő elemek
• Megfigyelő üvegfelületek
A gép megfelel a modern ipari biztonsági követelményeknek.
Alkalmazási területek
A PR1500B széles körben használható:
• acélszerkezet-gyártás
• gépipar
• autóipar és járműgyártás
• építőipari elemek gyártása
• mezőgazdasági gépek
• egyedi fémipari gyártás
Az HSG PR1500B egy nagy teljesítményű, ipari 3D lézerfejes vágórendszer, amely:
• többféle vágási technológiát egyesít
• rendkívül nagy munkadarabokat is kezel
• magas sebességet és pontosságot biztosít
• csökkenti a gyártási időt és költségeket
Ideális választás olyan vállalatok számára, ahol nagy volumenű, komplex fémmegmunkálás zajlik, és fontos a hatékonyság, automatizálás és precizitás.
Vágható méretek (1. és a 2. munkaasztalon):
I-gerendák (max. hossz 12,5 méter, magasság: 500 mm, szélesség: 1500 mm)
síklemez (egyenes vágás 13 x 3,5 méter, max. vastagság: 60 mm (20 kW)
ferde vágás 12 x 3 méter, max. vastagság: 40 mm, V-ferde vágás 30°-os szöggel (20 kW)
-
-
Műszaki adatok:
Kimeneti teljesítmény:
Lézer forrás: 12 kW vagy 20 kW Fiberlézer
Lézer forrás: Raycus Laser CE
Lézer hullámhossz: 1070-1080 nm
Sugárminőség TEM00 (M2 <1,8)
Hűtés: Vízhűtés
Tápellátás: AC 380V / 50 Hz
A lézerforrás dióda élettartama, több mint 75.000 munkaóra.
Teljesítmény igény: 12Kw: 3 fázis 76,1kW/152,2A
Teljesítmény igény: 20kw: 3 fázis 109,6KW/219,2A
Gépágy
Továbbfejlesztett Matrix gépágy magasabb merevséggel.
A vadonatúj mátrixgép és a keresztmetszet hegesztési kialakítása jelentősen javítja a gépágy teljes szerkezetének merevségét és csökkenti a gépágyra gyakorolt negatív hatást.
Hegesztett ágy, csapos csatlakozásokkal.
Paraméterek
H gerenda vágási hossz: 25000 mm
Vágástartomány 2D: 28000x3000 mm
Vágástartomány 3D: 26000x2500 mm
3D vágás tipusok: V és Y forma
Max pozicionálási sebesség: 80 m/min
Max gyorsulás: 0,5G
Pozicionálási pontosság: ±0,1 mm/m
Ismétlésipontosság: ±0,1 mm
Min vágási rés: 0,1 mm
Vágógáznyomás
automatikus beállítása: O2, N2、vegyes gáz
Gép tömege:
12-20 kW kétasztalos 21500kg
Gép méretei kétasztalos: 38000x6000x4000mm
VÁGÁSI TELJESÍTMÉNYEK:
12 kW-os lézer vágási paraméterei 20 kW-os lézer vágási paraméterei:
Gázokkal: Gázokkal:
• rozsdamentes acél 35 mm (N) ● rozsdamentes acél 40 mm (N)
• szénacél 35 mm (O2) ● szénacél 50 mm (O2)
• alumínium 30 mm (N) ● alumínium 40 mm (N)
• bronz 18 mm (N) ● bronz 16 mm (N)
Sűrített Levegővel: Sűrített Levegővel:
• rozsdamentes acél 35 mm ● rozsdamentes acél 40 mm
• szénacél 16 mm ● szénacél 20 mm
• alumínium 18 mm ● alumínium 25 mm
Sűrített levegővel a jobb vágási sebesség elérése és az üzemeltetési költségek alacsonyan tartása érdekében válasszon magasabb teljesítményű lézerforrást.
Megjegyzés: Ezen paraméterek tájékoztató jellegűek, és a különböző helyszíni körülmények (lemezminőség, gázminőség egyéb vágási paraméterek stb.) erősen befolyásolják, így nem használható sem átvételi, sem minőségi nyomon követhetőség alapjául, a végső értelmezési jog pedig a HSG Laser hatásköre.
-
-
Vezérlő
EtherCAT Vezérlőrendszer – HSG AlphaT
Buszvezérlés EtherCAT protokollon keresztül, gyors vezérlési sebesség HSG fiber lézervágó optikai és átviteli rendszerrel.
* A buszvezérlő rendszer továbbfejlesztett verziója erős és sokrétű funkciókkal rendelkezik, így a felhasználók egyszerű műveletekkel élvezhetik a zöld és intelligens vezérlőrendszert.
* Intelligens útoptimalizálás vadonatúj algoritmussal
* Intelligens rezgésszabályozás
* Kettős hajtások nyomatékvédelme
* A légnyomás DA korrekciója
Különböző típusú grafikus objektumok (DXF, G kód, PLT, ENG, stb.) importálását is támogatja, képes NC-kódokat automatikusan létrehozni és a vágási sorrendet optimalizálni. Az egyszerű és gyors működés, a hatékony és pontos vágási utasítások javítják a lemez kihasználását és csökkentik a keletkező hulladék mennyiségét.
CYPNEST Professzionális nestelő szoftver
Szabványos konfiguráció
Támogatja a grafikát és a G Code szoftvert
A kódkonverziós szoftverrel az Alpha T más márkájú berendezéseket is támogat a rendkívül magas kompatibilitás érdekében.
Magas nestelési arány, egyszerű kezelés rajzolási funkcióval, valamint kézi és automatikus nesztelés
Támogatja a különböző anyagok és vastagságú kategorizált szedéseket.
Excel kötegelt importálás.
-
-
Szállított tartozékok:
- Feszültségstabilizátor:
Feszültségingadozás, vagy nagyteljesítményű gépek szakaszos működése miatt a hálózaton fellépő ingadozás, vagy a névlegestől eltérő feszültség esetén a lézerforrás érzékenysége miatt ajánlott kiegészítő berendezés! Amennyiben a lézerforrás meghibásodása ezen okokra vezethető vissza úgy annak javítása nem tartozik a garancia körébe. A meghibásodás okát a Gyártó cég jogosult kivizsgálni és eldönteni!
Betáp kábel biztosítása a megrendelő feladata.
- MOOXEE/Aventics Nitrogén proporcionális szelep:
A lézervágás során a különböző anyagok vágásához különböző gázok felhasználása szükséges.
Az oxigén és nitrogén csatlakozás felváltva lehetséges. Ennek az opciónak a segítségével az oxigén és nitrogén egyszerre köthető a gépre, és szabályozható a kívánt mennyiség a tartály nyomásától függetlenül, egyszerűbbé téve a különböző anyagok közötti vágások közötti átállást és megmunkálást. A sűrített levegővel történő megmunkálás szintén ezen a szelepen keresztül történik.
- Biztonsági fényfüggöny
Szigorú előírások vonatkoznak a személyzet biztonságára a gyártási környezetben. Ha a gyártógépek gyors mozgásokat hajtanak végre és nagy erők hatnak, különleges biztonsági intézkedéseket kell tenni. A térben elválasztják az embereket a gépektől, gyakori és viszonylag könnyen integrálható megoldás. Érintésmentes biztonsági koncepciók, például fényrács vagy fényfüggöny használható. A fényfüggöny szoros hálós védőmezőt képez, melynek megszakadása esetén a veszélyzónába került ember vagy tárgy megszakítja a jelet és a gépet kikapcsolja és leállítja a leállítja a gép mozgását.
- A munkatért figyelő kamera látóterébe belépő gépkezelőt érzékeli, és tiltja a gép véletlen működését, indítását. Ezzel csökkentheti a véletlenszerűen bekövetkező sérüléseket.
- Többdimenziós riasztás
Kiválóan alkalmas különféle működési körülményekre, magas és alacsony szintű érzékenységgel.
- Biztonságos feldolgozás
Kettős védelmi módszer a valódi értelemben, csökkenti a gépkezelők sérülési arányát.
OPCIÓK:
- Integrált sűrített levegős rendszer(beépített kompresszor) (csak acélok vágásához). A palackos vagy a tartályos oxigén kiváltására. (cikkszám: 720F-22)
- TopSinn elszívó-szűrő berendezés (cikkszám: 720T-6L)
- Szikraelkapó elszívóhoz - alumínium vágáshoz (cikkszám: 720T-ST)
- Vizuális fuvóka beállító eszköz (cikkszám: 720HSG-NVA)
