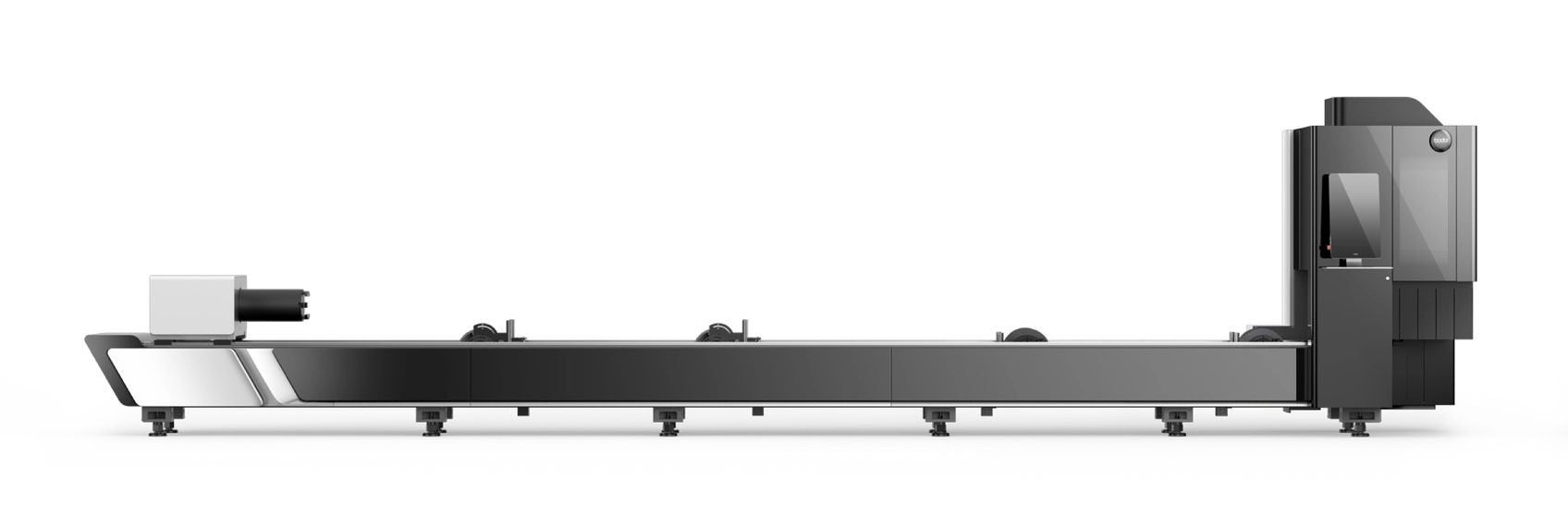

A Bodor K2 egy nagy teljesítményű, ipari felhasználásra tervezett csőlézervágó gép, amely csövek, zártszelvények és különböző profilanyagok gyors és precíz megmunkálását teszi lehetővé. A korszerű mechanikai kialakítás, a nagy sebességű szervohajtások és az intelligens vezérlőrendszer együttesen magas termelékenységet és kiemelkedő vágási minőséget biztosítanak.
A K2 sorozatot kifejezetten a nagyobb gyártási kapacitást igénylő vállalatok számára fejlesztették, ahol fontos szempont a megbízható működés, az automatizálhatóság és a maximális anyagkihasználás. A gép alkalmas kör-, négyzet- és téglalap keresztmetszetű csövek, valamint egyéb profilanyagok hatékony és pontos lézervágására.
Lézerteljesítmény: 3kW fiber laser
Maximális csőhossz: 6500 mm (opcionálisan 9200 mm)
Vágható profilok: kör, négyzet, négyszög, ovális, szögvas
Cső átmérő: 10–230 mm
Zártszelvény: 10–230 mm
Maximális megmunkálható cső, vagy zártszelvény tömeg: 300 kg
Tokmány fordulatszám: max 90 fordulat/perc
Hátsó tokmány fordulatszám: max 90 fordulat/perc
Gyors tokmánybefogás: 2 másodperc
Minimális maradékhossz: 70mm
Gyorsulás: max 1G
Anyagbetöltési sebesség: max 100 m/perc
Tokmány: 4 pofás pneumatikus
X tengely elmozdulási távolság: 6 500 mm
Y tengely elmozdulási távolság: 220 mm
Z-tengely elmozdulási távolság: 120 mm
Előtolás sebesség X tengelyen: 90 m/perc
Előtolás sebesség Y tengelyen: 60 m/perc
Előtolási sebesség Z tengely: 30 m/perc
Vágási sebesség: 60 m/perc
Pozícionálási sebesség: 90 m/perc
Pozícionálási pontosság: 0,05 mm
Ismétlési pontosság: 0,03 mm
Gép mérete: 9347x1872x2286mm
Gép súlya: 2450 kg
A Bodor lézervágó gépekben alkalmazott 21,5 hüvelykes Full HD érintőképernyős vezérlőpanel modern és könnyen kezelhető felületet biztosít a gép teljes körű irányításához. A nagyméretű kijelzőnek köszönhetően a kezelő egyszerre áttekintheti a programokat, a vágási paramétereket és a gép aktuális állapotát. Az intuitív grafikus kezelőfelület gyors programozást, egyszerű paramétermódosítást és hatékony munkavégzést tesz lehetővé még kevésbé tapasztalt felhasználók számára is.
Bodor Thinker szoftver
A kijelző a BodorThinker vezérlőrendszerrel együtt működik, amely fejlett mozgásvezérlési algoritmusokat, adaptív szabályozást és valós idejű adatfeldolgozást alkalmaz a gyorsabb, pontosabb és stabilabb vágási folyamat érdekében. A rendszer támogatja a beépített nesting funkciókat, valamint az MES és ERP rendszerekkel történő integrációt is, így hozzájárul a digitalizált és hatékony gyártási környezet kialakításához.
Alapfelszereltség:
3kW-os lézerforrás
Csapos kialakítású hegesztett gépágy
Bodor Genius lézerfej, autó fókusz, ütközésvédelemmel
Párhuzamosító és fokális lencsék (lézerfejben)
Bodor vezérlő 21,5" kijelzővel
Kézi wifi-s távirányító
Biztonsági fénykapu
Alap kiadó asztal (max 4,5m munkadarab kiadagolásához, báb nélkül)
Elszívás a munkatérben (elszívó berendezés nélkül nem használható)
Opcionális:
TopSinn Elszívó szűrő rendszer
Feszültség stabilizátor
FIBair kompresszor
Nitrogén proporcionális szelep (3-6kW-ig)
K-Trans (kötegelt anyag feldolgozásához automatikus betöltő rendszer)
K-Loader (automatikus betöltő rendszer)
Automatikus kivezető asztal (max 4,5m munkadarab kiadagolásához, két bábbal)
