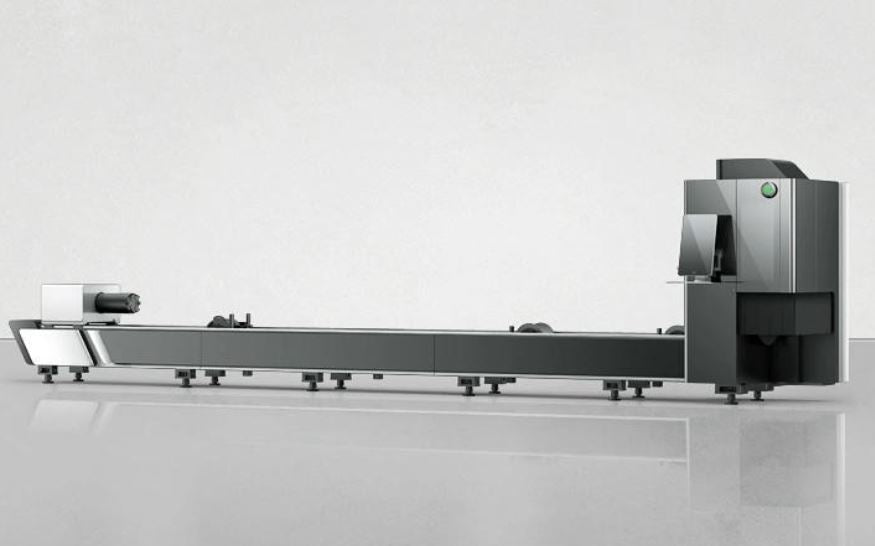

Bodor K1-65 3 kW fiberlézeres csővágó gép 6500 mm-es csövekhez, 6–120 mm-es kör- és 6–110 mm-es zártszelvényhez, 103 m/perc sebességgel, 1,5 G gyorsulással és pneumatikus tokmányrendszerrel.
A Bodor K1-65 V2.6 3 kW ipari fiberlézeres csővágó gép legfeljebb 6500 mm hosszú csövek és profilszelvények megmunkálására szolgál. Kör-, négyzet-, téglalap-, ovális, stadion alakú, szögacél- és csatornaszelvények vágására használható. Elsősorban csővázas szerkezeteket, gépalkatrészeket, bútoripari elemeket és sorozatgyártott profilalkatrészeket előállító fémipari vállalkozások számára alkalmas.
A 103 m/perc maximális üresjárati sebesség, az 1,5 G gyorsulás és a gyors középkeresés mérsékli a mellékidőket. A ±0,05 mm/m pozicionálási és ±0,03 mm ismétlési pontosság támogatja az egyenletes alkatrészminőséget. A technológiai adatbázis, az automatikus fókuszállítás, az aktív akadályelkerülés, az intelligens riasztások és a karbantartási emlékeztető egyszerűbbé teszi a kezelést és kiszámíthatóbbá az üzemeltetést.
A pneumatikus tokmányrendszer, az adaptív támasztógörgő, valamint a Bodor lineáris vezetékek, fogaslécek és szervohajtások egységes géprendszert alkotnak. A BodorPower 3 kW-os fiberlézerforráshoz BodorGenius T automatikus fókuszállítású vágófej, vízhűtő és automatikus oxigénnyomás-szabályozás tartozik. A különböző betöltő- és kirakodórendszerek opcionálisan tovább bővítik a gép automatizálhatóságát.
Műszaki és technikai adatok:
Általános adatok:
Géptípus: fiberlézeres csővágó gép
Kivitel: K1-65 V2.6
Névleges lézerteljesítmény: 3 kW
Hosszúság: 8992 mm
Szélesség: 1595 mm
Magasság: 2059 mm
Nettó tömeg: 1800 kg
Megmunkálható csövek és profilok:
Megmunkálható keresztmetszetek: kör, négyzet, téglalap, ovális, szögacél, U- és C-profil
Csövek átmérőtartománya: 6–120 mm
Négyzetes zártszelvény oldalmérete: 6–110 mm
Téglalap alakú zártszelvény oldalmérete: 6–110 mm
Szögacél, U- és C-profil legnagyobb oldalmérete: 80 mm
Megmunkálható cső maximális hossza: 6500 mm
Cső maximális össztömege: 80 kg
Cső maximális fajlagos tömege: 13,3 kg/m
Minimális maradékhossz: 40 mm
Csőanyag-követelmények:
Legkisebb falvastagság 20 mm alatti csőátmérőnél: 0,8 mm
0,8 mm alatti falvastagság megmunkálása: egyedi készülék szükséges
Mozgásadatok:
Maximális üresjárati sebesség: 103 m/perc
Maximális gyorsulás: 1,5 G
Tokmány maximális fordulatszáma: 135 ford./perc
Pontosság:
Pozicionálási pontosság: ±0,05 mm/m
Ismétlési pontosság: ±0,03 mm
Ø20 mm-es körfurat körkörössége: ≤0,15 mm
Lézerrendszer:
Lézerforrás: BodorPower fiberlézerforrás
Lézerteljesítmény: 3 kW
Lézerfej: BodorGenius T
Fókuszállítás: automatikus
Hűtés: vízhűtő
Mechanikus rendszer:
Tokmányrendszer: pneumatikus
Csőmegtámasztás: adaptív, követő támasztógörgő, biomimetikus kivitelben
Megvezetések: Bodor lineáris vezetékek
Hajtás: Bodor fogasléces hajtás
Szervomotorok és hajtások: Bodor, X-, Y-, Z- és A-tengely
Vágógáz-szabályozás:
Automatikus vágógáznyomás-szabályozás: igen
Szabályozható vágógáz: oxigén
Elektromos adatok:
Gép teljes villamos teljesítménye: 19,19 kW
Névleges áramfelvétel: 39,93 A
Maximális vágási adatok 3kW-on:
Szénacél: 8mm Oxigén
Rozsdamentes acél: 5mm Nitrogén
Alumínium: 4mm Nitrogén
Réz: 3mm Nitrogén
Szénacél: 4 mm levegő
Rozsdamentes acél: 3 mm levegő
Alumínium: 3 mm: levegő
Levegős vágás esetén a cél általában nem a maximális vastagság, hanem az alacsony üzemeltetési költség.
Ezen paraméterek tájékoztató jellegűek, a maximálisan vágható falvastagság nemcsak a lézerteljesítménytől, hanem a cső anyagától, átmérőjétől, minőségétől és a kívánt vágási minőségtől is függ.
Vezérlés:
BodorThinker Tube CNC vezérlés:
A BodorThinker Tube a cső- és profilvágási folyamatok vezérlésére kialakított CNC rendszer. A 21,5 hüvelykes kijelző, a többféle 2D és 3D fájlformátum közvetlen kezelése, a technológiai adatbázis és a gyors középpont keresés támogatja a program-előkészítést és a gépkezelést. Az intelligens riasztások és a karbantartási emlékeztető segíti az üzemállapot követését.
Műszaki adatok:
Vezérlés típusa: BodorThinker Tube CNC vezérlés
Kijelző mérete: 21,5 hüvelyk
Érintőképernyő: nem
Vezérelt szervotengelyek: X, Y, Z és A
2D fájlformátumok: DXF, DWG
3D fájlformátumok: IGS, IGES, STEP, STP
G-kód kezelése: igen
Adatkapcsolat: ethernet port
Mango vezeték nélküli vezérlő
A gépen elérhető szoftverfunkciók:
Nagy sebességű vágási folyamat: igen
Gyors középpont keresés: igen
Lézervágási technológiai adatbázis: igen
Kézi rajzolást nem igénylő funkció: igen
Profilél-átlépési védelem: igen
Aktív akadályelkerülés: igen
Intelligens rendellenességriasztás: igen
Intelligens karbantartási emlékeztető: igen
Alapfelszereltség:
BodorPower 3 kW-os fiberlézerforrás
Feszültségstabilizátor
BodorGenius T automatikus fókuszállítású lézerfej
Pneumatikus tokmányrendszer
Adaptív, biomimetikus támasztógörgők
Bodor lineáris vezetékek
Bodor fogasléces hajtás
Bodor szervomotorok és hajtások az X-, Y-, Z- és A-tengelyhez
BodorThinker Tube CNC vezérlés
21,5 hüvelykes kijelző
Vízhűtő
Biztonsági fényfüggöny
Automatikus oxigénnyomás-szabályozás
Nagy sebességű vágási folyamat
Gyors középpont keresés
Mango vezeték nélküli vezérlő
Lézervágási technológiai adatbázis
Kézi rajzolást nem igénylő funkció
Profilél-átlépési védelem
Aktív akadályelkerülés
Intelligens rendellenességriasztás
Intelligens karbantartási emlékeztető
Ethernet port
Opcionális:
Anyagbetöltési automatizálás:
K-Trans1-65 automatikus betöltőberendezés
K-Loader1-65 segített betöltőberendezés
K-Loader1 Pro-65 segített betöltőberendezés
Kirakodási rendszerek:
Standard kirakodóállvány
Teljesen automatikus kirakodóállvány
Technológiai bővítések:
Salakmentes vágási funkció
Hegesztési varrat felismerő funkció
Gépkialakítás és burkolat:
Tükrözött gépelrendezés GB kivitelhez
Nagy méretű teljes burkolat
Proporcionális szelep
FIBAIR Csavarkompresszor
TOPSINN füst- és porelszívó rendszer
A gép vételára nem tartalmazza a tengeri szállítás költségét.
