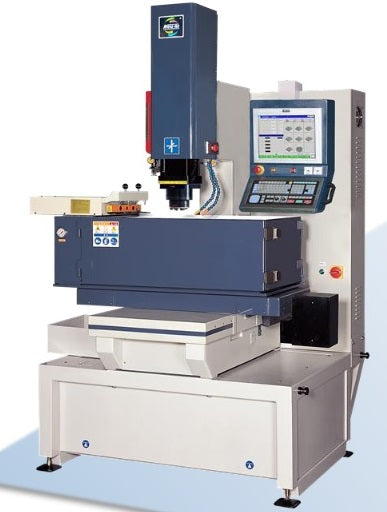

CNC-C50 (400V 50Hz)
3 az egyben kompakt gépdizájn (gép, olajtartály, elektronikai vezérlődoboz egy egységben)
3 tengelyen is Heidenhain optikai lináris mérőléc 0,001mm pontossággal
Mindhárom tengely lineáris vezetékekkel
X, Y és Z-tengelyek Precision Class golyósorsóval
A Z-tengely képes akár az eredeti modell sebességének 7-szeresére is
2 szett tűzérzékelő
Beépített munkatér világítás
Automata tűzoltó berendezés
Mindhárom tengelyen 0,001mm pontosságú elmozdulásmérés
Dupla rétegű, álló típusú szűrőrendszer (3 szűrő)
600l kapacitású dielektrikum tartály
Elektróda tartó csapágyazás horizontális és vertikális állíthatósággal
A munkatér mérete 940 x 550 x 350 mm
A munkaasztal mérete 630 x 360 mm
X Y Z tengelyek munkautja 400 x 300 x 300 mm
C tengely elfordulása 0-360 fok (3R vagy EROWA)
Távolság az orsó és az asztal között 410 mm
Maximum munkadarab súly 500 kg
Maximum elektróda súly 50 kg
Dielectrikum szükséglet 300 liter
Maximum levélasztási sebesség 420 mm3 / min
Minimum kopás mérték < 0.1 %
Az elérhető legjobb felületi minőség VDI No. 0 / Ra 0.08 µm
Maximum megmunkálási áram 45 A
Áram szükséglet 3.3 kVA, 3 fázis, 50 Hz
Gép méretei L x W x H 155 x 140 x 225 cm
Gép tömege 1450 kg
Szállítási méretek 222 x 158 x 248 cm, nettó 1535 kg, bruttó 1816 kg
Elektronikai vezérlés és funkciók
AE 2 Windows alapú kezelőfelület
1. Expert System (Program editing and select sparking parameter automatically)
2. High Flexibility project management with AE2 programs with single screen.
3. Intuitive Processing setting parameters for programs and sparking technology automatically
4. Multi-Language selection display and Mertric / Inch unit convertible
5.15" LCD display, Touching screen and WINDOWS 7 Embedded Operation system
6. Equipped advance EtherCAT technonogy for motion and CNC software data transmission
7. CPU Intel Atom E3825 1.33GHz Dual core, DDR3-4GB Disk m-SATA 64G, USB port
8. 3 axes AC servo motor and AC servo driver
9. Dialogue operation mode, and support G. M. code program editing
10. 60 sets reference coordinates
11. X, Y, Z axis electrode compensation
12. Three Axes simultaneous liner machining function
13. Sharp corner adapting by sparking in 45°
14. 5 side machining and ORBIT/ LORAN function
15. Sub-program editing function
16. Automatic multi stages fine tune machining
17. 3 Axes positioning and 3 Axes linear machining function
18. More than 1,000 group of vary EDM machining with 1000 sets sparking parameter
19. Machining program to be access and memory
20. Auto-movable function
21. Search reference point within 20mm
22. Continuous movement and Jogging
23. Auto Edge finding, Auto Center finding and Auto Mold calibration
24. Multiple electrode retracted incl. Zup, Path, Center, 45 degree
25. Automatic system switch control setting function
26. Error message display function
27. Memorial Machining condition to be used repeated
28. Mirror Circuit Loop fine tune function
Megmunkálási funkciók:
1. Cylinder ORBIT/LORAN machining
2. Circular ORBIT/LORAN (Screw threading)
3. Square / Square column ORBIT
4. Square/Square Column LORAN
5. YZ /XZ / XY Vector Orbiting
6. Various Conical Taper Machining
7. X, Y, Z-axis machining
8. Linear-move machining
9. 3-axis linear machining
10. Square hole extension machining
11. Arc tracing machining
12. Hemi-Spherical machining
13. C-axis helical thread machining
14. C-axis rotation machining
15. C-axis rotation angle position machining
16. C-axis rack machining
Megmunkálható anyagminőség:
Electrode → Workpiece
Copper → Steel
Copper Tungsten → Copper
Copper → Aluminium
Copper → Carbon Tungsten
Steel → Steel
Graphites → Steel
Graphites → Copper
Graphites → Aluminium
Graphites → Carbon Tungsten
Alapfelszereltség:
1. System 3R or EROWA Pneumatic Electrode chuck
2. Adjustment clamp T16
3. Operation manual 3 sets
4. Working piece press board 2 sets
5. Tighten screw 2sets
6. Adjustment base 2 sets
7. Hexagon Spanner 2.5mm-10mm 1 set
8. Oil injection magnet holder 2 pcs
9. Oil injection pipe 2pcs
10. Sponge stripe for door panel
11. Cross screwdriver
12. Foot pad for machine unit 4 sets
13. Tool box
14. Grease gun 1 set
15. Surface finish scale sample (Scale sample machining by each machine you ordered)
16. Product Guarantee and Test Report Accuracy Inspection of EDM document
17. Dielectric chiller, Power stabilizer
Opcionális kiegészítők:
ATC auto tools changer ATC-4 or ATC-6 or ATC-20 (Hirschmann)
R200 Rotation axis
Portable CCD Metrology device
