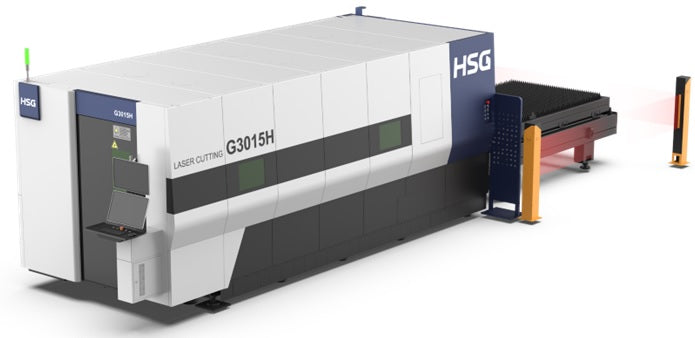

A HSG G3015H V2.0 12 kW-os, teljesen burkolt fiber lézervágó 3100×1550 mm-es vágófelületet, 4G gyorsulást, 200 m/perc sebességet és 1400 kg palettaterhelést biztosít ipari sorozatgyártáshoz.
A HSG G3015H V2.0 12 kW-os, nagy teljesítményű, cserélhető asztalos CNC fiber lézervágó gép, amelyet közepes és nagy lemezvastagságok gyors ipari megmunkálására fejlesztettek. Nagy sorozatban termelő lemezmegmunkáló üzemek, acélszerkezet-gyártók, gépgyártók és bérvágó vállalkozások számára ajánlott, ahol a vastaglemez-vágás mellett a vékony lemezek nagy sebességű feldolgozása is fontos.
A 12 kW-os Raycus lézerforrás nagyobb vágási és átszúrási teljesítményt kínál, ezért rövidebb ciklusidő érhető el vastagabb lemezeknél is. A két cserélhető munkaasztal a vágással párhuzamos anyagcserét támogatja, az asztalonkénti kb. 1400 kg terhelhetőség pedig nehéz lemezek fogadását teszi lehetővé. A 4G gyorsulás, a 200 m/perc maximális koordinált mozgási sebesség és a zónánként vezérelt elszívás nagy volumenű gyártásra alkalmassá teszi a gépet.
A megerősített Matrix gépágy, az ötödik generációs alumínium híd és a japán szervorendszer nagy dinamikánál is stabil mozgást biztosít. A 3–30 kW teljesítménytartományhoz tervezett HSG P30 vágófej a 12 kW-os konfigurációhoz is illeszkedik. Az AlphaT Plus vezérlés és a CypNest Standard szoftver egységes munkafolyamatot ad a programozástól a vágásig; 12 kW-tól AlphaT Pro vezérlés és BOCI BLT vágófej is választható.
Műszaki és technikai adatok:
Általános adatok:
Géptípus: CNC fiber síklemez-lézervágó gép
Kivitel: teljesen burkolt, két cserélhető munkaasztallal
Lézerteljesítmény: 12 kW
Vágási tartomány: 3100×1550 mm
Z-tengely mozgástartománya: 350 mm
Legkisebb vágási rés: 0,1 mm
Legkisebb megadott lemezvastagság: 0,8 mm
Dinamika és pontosság:
Maximális koordinált mozgási sebesség: 200 m/perc
Maximális gyorsulás: 4G
X/Y-tengely pozicionálási pontossága: ±0,03 mm/m
X/Y-tengely ismétlési pontossága: ±0,02 mm
Munkaasztal:
Cserélhető munkaasztalok száma: 2
Munkaasztal maximális terhelhetősége: kb. 1400 kg
Cserélhető lemez maximális vastagsága a terhelhetőségi határon belül: 60 mm
Két teljes tábla egyidejű cseréjénél megengedett maximális lemezvastagság: 40 mm
Asztalpozicionálás: kúpos csapos pozicionálás
Váltóasztal ajtaja: pneumatikus működtetés
Lézerforrás és vágófej:
Lézerforrás: Raycus fiber lézerforrás
Névleges kimeneti teljesítmény: 12000 W
Lézerhullámhossz: 1070–1080 nm
Hűtés: vízhűtés
Lézerforrás diódáinak megadott élettartama: több mint 75000 munkaóra
Vágófej: HSG P30 vágófej
Vágófej teljesítménytartománya: 3–30 kW
Vágási kapacitás 12 kW-os lézerforrással:
Szénacél oxigénnel: 40 mm, felső referenciaérték 60 mm
Rozsdamentes acél nitrogénnel: 40 mm, felső referenciaérték 60 mm
Alumínium nitrogénnel: 30 mm, felső referenciaérték 50 mm
Sárgaréz nitrogénnel: 18 mm, felső referenciaérték 20 mm
Szénacél sűrített levegővel: 16 mm, felső referenciaérték 20 mm
Rozsdamentes acél sűrített levegővel: 35 mm, felső referenciaérték 45 mm
Alumínium sűrített levegővel: 12 mm, felső referenciaérték 20 mm
Sárgaréz sűrített levegővel: 20 mm, felső referenciaérték 25 mm
A vágási vastagságok gyári referenciaértékek. A tényleges eredményt az anyagminőség, a gáz tisztasága, a fókusz, a fúvóka, a beállítások és az elvárt élminőség befolyásolja.
Vágógáz- és pneumatikus adatok:
Támogatott vágógázok: oxigén, nitrogén és sűrített levegő
Nitrogén kezdeti dinamikus nyomása: 16 bar
Oxigén dinamikus nyomása: 8 bar
Állítható vágógáznyomás a fúvókánál: 0,1–25 bar
Gépi sűrítettlevegő-igény: 0,63 m³/perc
Gépi sűrített levegő nyomása: 0,45–0,8 MPa
Megengedett harmatpont: legfeljebb 5 °C
Megengedett olaj- és portartalom: legfeljebb 0,003 ppm
Szűrési finomság: 0,01 μm
Gázszabályozás: proporcionális szelep
Gázváltás: háromutas szelep
Gépszerkezet és hajtás:
Gépágy: megerősített, hegesztett Matrix gépágy csapos kötésekkel
Híd: ötödik generációs, 6-os sorozatú alumínium híd
Lineáris vezetékek: HIWIN
Precíziós fogasléc: SVAROG
Hajtómű: Alpha
Szervomotor és szervohajtás: Yaskawa vagy Sanyo Denki
Automatikus kenőrendszer: igen
Elszívás és hővédelem:
Elszívás: zónánként vezérelt munkatéri elszívás
Centrifugálventilátor teljesítménye: 4 kW
Felső burkolat: pozitív nyomású befúvással
Gépágy hővédelme: nagy sűrűségű, hőálló védőelemek
Méretek és tömeg:
Hosszúság: kb. 10120 mm
Szélesség: kb. 2370 mm
Magasság: kb. 2420 mm
Nettó tömeg kiegészítő berendezések nélkül: kb. 7600 kg
Elektromos adatok:
Tápellátás: háromfázisú, ötvezetékes hálózat
Névleges feszültség: 380 V
Hálózati frekvencia: 50 Hz
Teljes gép névleges teljesítményigénye: 58 kW
Névleges áramfelvétel: 116 A
Megengedett feszültségingadozás: ±5%
Megengedett fázisfeszültség-különbség: ±2,5%
Földelési ellenállás: kevesebb mint 4 Ω
Vezérlés:
HSG AlphaT Plus EtherCAT CNC vezérlés
Az AlphaT Plus buszos CNC vezérlés összehangolja a mozgásrendszer, a lézerforrás, a vágófej és a gázellátás működését. Érintőképernyős, okostelefon-szerű kezelőfelülete gyors betanulást és áttekinthető gépkezelést támogat. Az EtherCAT kommunikáció gyors adatcserét biztosít a vezérelt egységek között.
Műszaki adatok:
Vezérlés típusa: HSG AlphaT Plus
Kommunikációs protokoll: EtherCAT buszrendszer
Nestelő szoftver: CypNest Standard, hardverkulcs nélkül
Támogatott fájlformátumok: DXF, G-kód, PLT, ENG
NC-kód automatikus létrehozása: igen
Vágási sorrend optimalizálása: igen
Kézi és automatikus nestelés: igen
Anyag- és vastagságalapú feladatkezelés: igen
Excel-alapú kötegelt importálás: igen
Vezeték nélküli kézi vezérlő: igen
A gépen elérhető szoftverfunkciók:
Intelligens útvonal-optimalizálás
Intelligens rezgésszabályozás
Kettős hajtások nyomatékvédelme
Légnyomás DA-korrekciója
Főegységek állapotfelügyelete
Tisztavágási funkció
Milliszekundumos magasságkövetés
Gyártási jelentés egygombos létrehozása
Automatikus karbantartási emlékeztető
HSG vágástechnológiai adatbázis
Intelligens nestelési algoritmus
Alapfelszereltség:
Raycus 12 kW fiber lézerforrás
HSG P30 vágófej
Feszültségstabilizátor
Biztonsági fényfüggöny
Vízhűtő berendezés
Teljesen burkolt munkatér
Két cserélhető munkaasztal
Kúpos csapos asztalpozicionálás
Pneumatikus váltóasztalajtó
Megerősített, hegesztett Matrix gépágy
Ötödik generációs alumínium híd
HSG AlphaT Plus EtherCAT CNC vezérlés
CypNest Standard nestelő szoftver
Vezeték nélküli kézi vezérlő
Yaskawa vagy Sanyo Denki szervomotorok és szervohajtások
HIWIN lineáris vezetékek
SVAROG precíziós fogasléc
Alpha hajtómű
Proporcionális szelep
Háromutas gázváltó szelep
Zónánként vezérelt munkatéri elszívás
Pozitív nyomású felső burkolati szellőztetés
Eaton, TAYEE vagy Noark megszakítók és kontaktorok
Automatikus kenőrendszer
Vészleállító nyomógomb
Opcionális:
Lézerforrás, vágófej és vezérlés:
IPG fiber lézerforrás
BOCI BLT lézerfej AlphaT Pro vezérléssel
HSG AlphaT Pro CNC vezérlés
CypNest Professional nestelő szoftver hardverkulccsal
Automatizálás:
HSG ALG automatikus be- és kirakodó rendszer
HSG Store Pro lemezraktározó rendszer
Vágástechnológiai kiegészítők:
Vegyesgáz-rendszer
Automatikus fúvókacserélő NAC modullal
Sky-eye+ vizuális lemez- és maradékanyag-felismerő rendszer
Vizuális fúvókabeállító és kalibráló eszköz
Biztonsági és megfelelőségi csomagok:
Biztonsági csomag kamerás felügyelettel és OD6 védőüveggel
CE biztonsági fényfüggöny-csomag egygombos asztalcserével
TÜV CE csomag kamerás felügyelettel, biztonsági fényfüggönnyel, OD6 védőüveggel és CE-komponensekkel
Kiegészítő berendezések:
TopSinn füst- és porszűrő rendszer
FibAir kompresszor
Klímatizált elektromos szekrény
A gép vételára nem tartalmazza a tengeri szállítás költségét.
