A 12 kW-os Bodor X3 3048 × 1524 mm-es munkaterével, 200 m/perc koordinált sebességével, 4G gyorsulásával, öntöttvas gépágyával és intelligens látórendszerével termelékeny lemezvágást kínál.

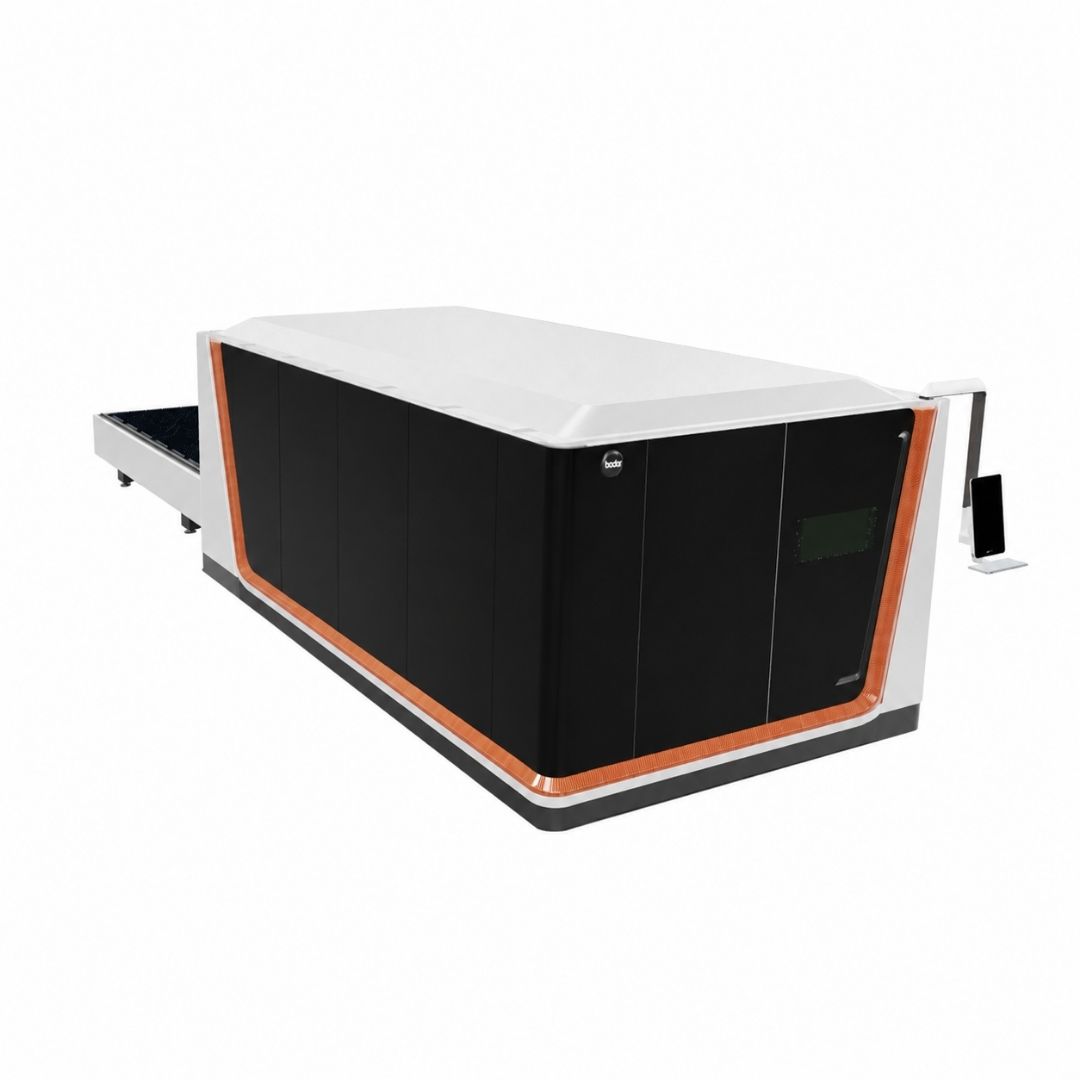

A Bodor X3 12 kW teljesen burkolt, nagysebességű szálas lézervágó gép síklemezek precíz és termelékeny megmunkálásához. A gép 3048 × 1524 mm-es munkateret, 12000 W teljesítményű BodorPower lézerforrást, BodorGenius automatikus fókuszálású vágófejet és saját fejlesztésű BodorThinker vezérlést egyesít.
Az öntöttvas gépágy, a nyújtott alumínium portál, a 200 m/perc maximális koordinált mozgási sebesség és a 4G gyorsulás nagy dinamikájú gyártást tesz lehetővé. A látásalapú élkeresés, az automatikus fúvókacserélő, a maradéklemez-kezelés és az intelligens technológiai funkciók csökkentik a beállítási és mellékidőket.
A 200 m/perc maximális koordinált mozgási sebesség és a 4G gyorsulás különösen sok kontúrt, furatot és gyakori irányváltást tartalmazó alkatrészeknél eredményez rövid ciklusidőt. A gép ±0,03 mm/m pozicionálási és ±0,02 mm ismétlési pontossága stabil alkatrészminőséget támogat.
A 20 megapixeles, kétkamerás Smart Vision rendszer automatikusan felismeri a lemez helyzetét és a felhasználható maradékanyagokat. A BodorNest rendszerrel kombinált intelligens terítékkészítés lehetővé teszi a maradéklemezek újbóli felhasználását, a gyártó adatai szerint akár 95% feletti anyagkihasználással.
A többpozíciós automatikus fúvókacserélő a technológiai feladatnak megfelelően kezeli a fúvókákat, az automatikus fúvókatisztítás pedig csökkenti a kézi karbantartási igényt. A vágógáznyomás automatikus szabályozása a 12 kW-os kivitelben oxigénhez, nitrogénhez és sűrített levegőhöz is rendelkezésre áll.
A második generációs öntöttvas gépágy nagy merevséget és kedvező rezgéscsillapítást biztosít a nagy gyorsulással végzett megmunkáláshoz. A gyártó laboradatai szerint a konstrukció 90%-kal csökkentett rezgésszintet és 0,05 mm/m² deformációs értéket ér el. Az X3 hatékonysága a Bodor összehasonlítása szerint 15%-kal haladja meg a hasonló piaci gépekét.
A Diamond nagysebességű hajtásrendszer kettős edzésű fogasléceket és lineáris vezetékeket alkalmaz, amelyek keménysége elérheti a HRC 62 értéket. Az 5,5 kW-os szervohajtás, a 35 mm-es nagy teherbírású lineáris vezetékek és az 1 ívperc pontosságú bolygóműves hajtómű gyors és stabil tengelymozgást tesz lehetővé.
A teljesen zárt burkolat, az ajtónyitás-felügyelet, az aktív ütközésvédelem, a vizuális ütközésérzékelés és az intelligens hibariasztás növeli az üzembiztonságot. A teljes munkatartományt követő zónás elszívás a vágási pozícióhoz igazítja az elszívási teljesítményt.
Műszaki és technikai adatok:
Általános adatok:
Gyártó: Bodor Laser
Modell: X3
Sorozat: Bodor X
Paraméterlista-verzió: V4.0
Gyártói besorolás: Professional / Flagship
Géptípus: teljesen burkolt szálas síklemez-lézervágó gép
Asztalkialakítás: felső és alsó cserélhető munkaasztal
Lézerforrás és optikai rendszer:
Lézertechnológia: szálas lézer
Névleges lézerteljesítmény: 12000 W
Lézerforrás: BodorPower
Vágófej: BodorGenius
Vágófej fókuszálása: automatikus
Vágófej védettsége: IP65
Vágófej hűtése: nyolccsatornás vízhűtés
Optikai elemek hőmérséklet-felügyelete: igen
Vágógáznyomás felügyelete: igen
Vágófej páratartalom-felügyelete: igen
Védőlencse állapotfelügyelete: igen
Védőlencse jelenlétének ellenőrzése: igen
Kimeneti teljesítmény valós idejű felügyelete: igen
Visszavert lézerfény felügyelete: igen
Megmunkálási tartomány:
Munkatartomány: 3048 × 1524 mm
Lemezkövetelmény: legalább 0,8 mm lemezvastagság
Z-tengely löket: 350 mm
Munkaasztal terhelhetősége a 12 kW-os kivitelben: 1458 kg
Terhelhetőségi referencia: teljes méretű, 40 mm vastag szénacél lemez
Gépágy és gépszerkezet:
Gépágy kialakítása: öntöttvas gépágy
Portál kialakítása: nyújtott alumínium portál
X-, Y- és Z-tengely szervomotorjai: Bodor
X-, Y- és Z-tengely hajtásai: Bodor
Lineáris vezetékek: Bodor
Lineáris vezetékek szélessége: 35 mm
Fogaslécek: Bodor
Fogaslécek és vezetékek keménysége: legfeljebb HRC 62
Bolygóműves hajtómű pontossága: 1 ívperc
Szervohajtás teljesítménye: 5,5 kW
Ásványi öntvény égésvédő elemek: igen
Tengelymozgások:
Maximális koordinált mozgási sebesség: 200 m/perc
Maximális gyorsulás: 4G
Mozgásszabályozási aluláteresztő szűrő: 10 Hz
Pontosság és vágási minőség:
Pozicionálási pontosság: ±0,03 mm/m
Ismétlési pontosság: ±0,02 mm
Látórendszer és automatikus pozicionálás:
Látórendszer: Smart Vision
Kamera felbontása: 20 megapixel
Kamerarendszer: felső és alsó kamerából álló kétkamerás rendszer
Automatikus élkeresés: igen
Élkeresési idő: 0,5 s
Élpozicionálási pontosság javulása: 30%, gyártói összehasonlítás szerint
Maradéklemez automatikus felismerése: igen
Maradéklemez automatikus terítékkészítése: igen
Elérhető anyagkihasználás: 95% felett, gyártói adat
Hátsó munkaasztal vizuális ütközésérzékelése: igen
Hátsó munkaasztal vizuális ütközésérzékelésének korlátozása: opcionális automatizálás alkalmazásakor nem elérhető
Automatikus fúvókakezelés:
Automatikus fúvókacserélő: többpozíciós, harmadik generációs rendszer
Fúvókacsere hatékonysága: a kézi cseréhez képest jóval gyorsabb
Automatikus fúvókatisztítás: igen
Automatikus fókuszállítás: igen
Vágógázrendszer:
Vágógáznyomás automatikus szabályozása: igen
Automatikusan szabályozható vágógáz 12 kW teljesítménynél: oxigén
Automatikusan szabályozható vágógáz 12 kW teljesítménynél: nitrogén
Automatikusan szabályozható vágógáz 12 kW teljesítménynél: sűrített levegő
Ultratiszta szűrőegység: a vágófejhez érkező segédgázból kiszűri a nedvességet, olajat és finom szennyeződéseket. Ez védi az optikai elemeket, és segít fenntartani az egyenletes vágási minőséget.
Elszívás és tisztántartás:
Elszívórendszer: megerősített zónás elszívás
Zónás elszívás vezérlése: a vágási útvonallal szinkronizált
Elszívási zónák működtetése: egymástól független szervohajtások
Csappantyúk kapcsolási ideje: milliszekundumos tartomány
Elszívóberendezés: centrifugálventilátor
Ásványi öntvényű asztal-égésvédelem: igen
Biztonsági kialakítás:
Gépburkolat: teljesen zárt
Ajtónyitás-védelem: igen
Aktív ütközésvédelem: igen
Vizuális ütközésérzékelés: igen
Intelligens hibariasztás: igen
Aktív biztonsági kialakítás: igen
Biztonsági áramkörök: igen
Elektromos adatok:
Gép névleges teljesítményfelvétele 12 kW-os lézerforrással: 63,9 kW
Névleges áramfelvétel: 121,3 A
Gyártó által megadott átlagos energiafelhasználási érték: 41,5 kWh
Méretek és tömeg:
Gép teljes mérete: 9595 × 2390 × 2550 mm
Alapgép gyártói referencia-tömege: kb. 9335 kg
Vezérlés:
A gépet a Bodor saját fejlesztésű BodorThinker 3.0 vezérlőrendszere és egy 21,5 hüvelykes kijelző segítségével lehet kezelni. A vezérlés összehangolja a tengelymozgásokat, a lézerforrást, a vágófejet, a vágógázrendszert, a fúvókacserélőt, a látórendszert és az elszívást.
A BodorThinker EtherCAT kommunikációs protokollt és zárt hurkú szabályozást alkalmaz, a gyártó által megadott kommunikációs válaszidő 1 ms. Az adaptív vezérlés a megmunkálás aktuális állapota és a visszacsatolt gépadatok alapján módosítja a szabályozási stratégiát. A valós idejű mozgásvezérlés, a PID-szabályozás és a pályatervezési algoritmusok nagy gyorsulás mellett is egyenletes tengelymozgást biztosítanak.
A rendszer gyűjti és elemzi a megmunkálási adatokat, támogatja a technológiai paraméterek optimalizálását, valamint intelligens karbantartási emlékeztetéseket és hibariasztásokat jelenít meg. A beépített terítékkészítés mellett szabványos interfészeken keresztül MES- és ERP-rendszerekhez is kapcsolható.
Vezérlőrendszer: BodorThinker 3.0
Kijelző mérete: 21,5 hüvelyk
Kommunikációs protokoll: EtherCAT
Kommunikációs válaszidő: 1 ms
Szabályozás: zárt hurkú
Adaptív vezérlés: igen
Valós idejű mozgásvezérlés: igen
PID-szabályozás: igen
Automatikus pályatervezés: igen
Beépített terítékkészítés: igen
MES-rendszer integrációja: támogatott
ERP-rendszer integrációja: támogatott
Wi-Fi-kapcsolat: igen
Bodor Cloud szolgáltatás: igen
Intelligens hibariasztás: igen
Karbantartási emlékeztető: igen
Felismerhető fájlformátumok: DXF, DWG, PLT, LXD, CNC, TXT, GEN
A gépen elérhető szoftverfunkciók:
Egygombos automatikus megmunkálás: a megmunkálási folyamat összehangolt elindítása
AICutter: intelligens technológiaiparaméter-hangolás
Cutting Parameter AutoMatch: a vágási paraméterek automatikus illesztése
Bodor Lightning Perforation: gyorsított automatikus átszúrás
Bodor AI: mesterséges intelligencián alapuló kezelői támogatás
AI Fault Diagnosis: intelligens hibadiagnosztikai támogatás
Smart Vision: automatikus lemez- és maradékanyag-felismerés
BodorNest: intelligens terítékkészítés és anyagkihasználás-optimalizálás
Maradéklemez-terítékkészítés: megmaradt lemezfelületek újbóli felhasználása
Látásalapú élkeresés: automatikus lemezpozíció-meghatározás
Intelligens vékonylemez-rezgéscsillapítás: a lemezrezgések mérséklése vágás közben
Automatikus vágógáznyomás-szabályozás: a gáznyomás technológiához igazítása
Automatikus fókuszállítás: a fókuszhelyzet gépi beállítása
Automatikus fúvókatisztítás: a fúvóka tisztítási ciklusának automatikus végrehajtása
Lézervágási technológiai adatbázis: gyári technológiai paraméterek kezelése
Aktív ütközésvédelem: a vágófej ütközési kockázatának csökkentése
Vizuális ütközésérzékelés: a munkatér kamerás felügyelete
Intelligens karbantartási emlékeztető: esedékes karbantartási feladatok jelzése
Intelligens túlmelegedés-kompenzáció vastaglemez-vágáshoz
Alapfelszereltség:
12 kW-os BodorPower szálas lézerforrás
Biztonsági fényfüggöny
BodorGenius automatikus fókuszálású vágófej
BodorThinker 3.0 vezérlőrendszer
21,5 hüvelykes kezelőkijelző
Nitrogén proporcionális szelep
BodorNest terítékkészítő rendszer
Öntöttvas gépágy
Nyújtott alumínium portál
Bodor szervomotorok és hajtások
Bodor lineáris vezetékek
Bodor fogaslécek
Felső és alsó cserélhető munkaasztal
Ásványi öntvényű asztal-égésvédelem
Vízhűtő berendezés
Centifugálventilátoros elszívóberendezés
Megerősített zónás elszívórendszer
Smart Vision látórendszer
Látásalapú automatikus élkeresés
Hátsó munkaasztal vizuális ütközésérzékelése
Többpozíciós automatikus fúvókacserélő
Automatikus fúvókatisztítás
Automatikus vágógáznyomás-szabályozás
Automatikus fókuszállítás
Bodor Lightning Perforation
Vágási paraméterek intelligens illesztése
Intelligens vékonylemez-rezgéscsillapítás
Maradéklemez-terítékkészítés
Lézervágási technológiai adatbázis
Aktív ütközésvédelem
Vizuális ütközésérzékelés
Ajtónyitás-védelem
Intelligens hibariasztás
Intelligens karbantartási emlékeztető
Wi-Fi-kapcsolat
Ultratiszta szűrőegység
Intelligens túlmelegedés-kompenzáció vastaglemez-vágáshoz
Megjegyzés: az AI-alapú funkciók elérhetősége régiótól, gépkonfigurációtól és szoftververziótól függhet.
Opcionális:
TOPSINN Füstelszívó, szűrőrendszer
Topsinn szikra elkapó TODC-L sorozatú elszívóhoz
Feszültség stabilizátor
FIBair kompresszor
iLoader Eco oszlopos forgó daru
iTrans automatikus be- és kirakodó rendszer
iTower lemezraktár
iTransTower automatikus lemezkezelő és raktárrendszer
Tintasugaras jelölőrendszer
Horganyzott elszívó légcsatorna
Alkatrész és hulladék kihordó szalag
A gép vételára nem tartalmazza a tengeri szállítás költségét.
