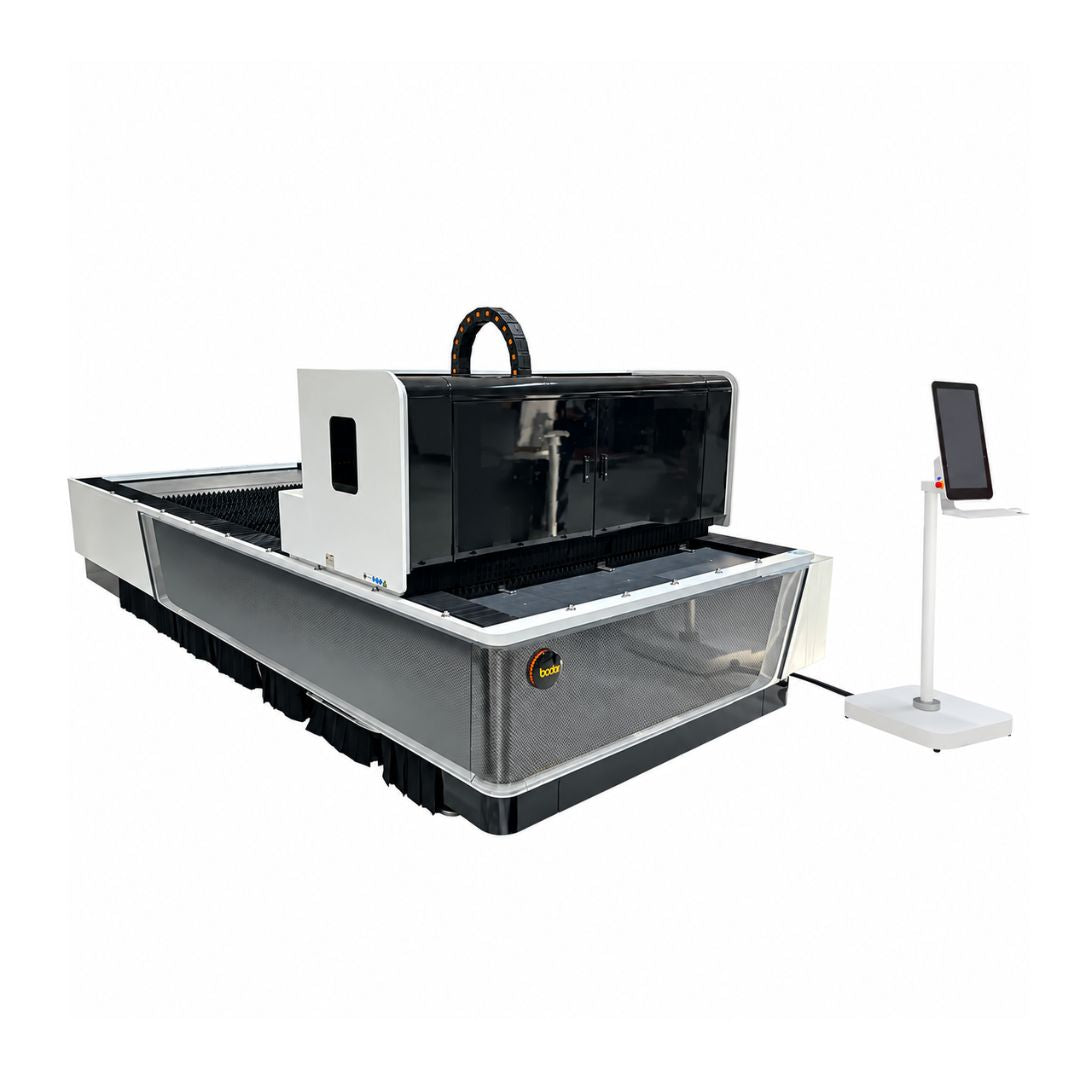

Bodor A3 6 kW fiber lézer gép erős teljesítményű, megbízható és gyors lemezvágási megoldást kínál közepesen nagy méretű fémlemezek vágására.
Kombinálja a precíz mechanikai kialakítást (mortise-and-tenon merev gépágy, alumínium híd), fejlett intelligens vezérlést (BodorThinker, autofókusz, anti-collision ütközésvédelem) és hatékony vágási technológiát („Lightning Piercing” átlyukasztási technológia, és remnant management - maradékanyag felhasználás).
Ideális választás ipari környezetbe, ahol fontos a sebesség, pontosság, automatizálhatóság és a könnyű kezelhetőség.
Előnyök
• Gyors, 100 m/perc sebesség, ±0,05 mm/m pontosság
• Automatizált fókuszálás, “Lightning Piercing” – energia- és időhatékony
• Stabil, ellenálló szerkezet, moduláris építés és Bodor vezérlés
• Magas automatizációs szint: anti-kollision, maradékanyag-kezelés, iLoader opció
• Modern szolgáltatások: riasztások, karbantartás, felhő-elérés
Alapadatok és méretek
• Munkaterület: 3 048 × 1 524 mm (5 × 10 láb) OptiPro
• Gép mérete: kb. 4 748 × 2 824 × 2 092 mm
• Önsúly: kb. 1 520 kg
Teljesítmény, sebesség, pontosság
• Lézer teljesítmény: 6 kW
• Maximális üresjárati sebesség: 100 m/perc
• Maximális gyorsulás: 1,5 g
• Pozícionálási pontosság: ±0,05 mm/m
• Repozícionálási pontosság: ±0,03 mm
Gépszerkezet és kivitelezés
• Ágy: Két részes, „mortise-and-tenon” hegesztett szerkezet – kevesebb deformáció és hosszabb stabilitás
• Híd (Gantry): repülőgép gyártásban alkalmazott alumínium öntvény, nagy merevség, könnyű, jobb dinamikus jellemzők
• Lineáris vezetés + fogasléc: natív Bodor komponensek
Vágásvezérlés és technológia
• Vágófej: Bodor Genius – aktív ütközésvédelem, automatikus élességállítás, anti-shake algoritmus
• Automatikus fókuszálás, automatizált perforációs folyamat – „Bodor Lightning Piercing” lyukasztási technológia
• Szoftver: BodorThinker (gyors EtherCAT busz rendszer),
• Aktív anti-kollision ütközésvédelmi rendszer, intelligens rezgéscsillapítás
• Intelligens riasztások, karbantartási emlékeztetők, Wi Fi és Bodor Cloud csatlakozási lehetőség a vezérlő szoftverben
Teljesítmény specifikáció – 6 kW
• Fogyasztás és áramfelvétel: ~44.1KVA/53.6A teljesítmény / (400 V)
• Minimális lemezvastagság: ≥ 0,8 mm
• Max. teherbírás az asztalon: ~911 kg (~25 mm vastagságú lemez)
Vezérlés: Bodor Thinker
• Szoftver: BodorThinker (EtherCAT bus rendszer), különféle formátumok közvetlen beolvasása (DXF, DWG, PLT, G-kód stb.), automata alkatrész elrendezés („nesting”) Bodor Laser
Automatizáltság, szolgáltatások
• Automatikus lemezkiosztás, Bodor Nesting, Maradékanyag újrafelhasználásakor („Remnant typesetting”) egyszerűen végrehajtja a gép a maradéklemez felismerését és azon elvégzi a lemezkiosztást, így téve hatékonnyá az anyagfelhasználást
Szállított kiegészítők:
Bodor Genius lézervágó fej
Lézerforrás 6kW
Hűtőrendszer a lézerforráshoz
Opcionális kiegészítők
Füstelszívó szűrőrendszer
Kompresszor
Feszültségszabályzó rendszer 60kVA
