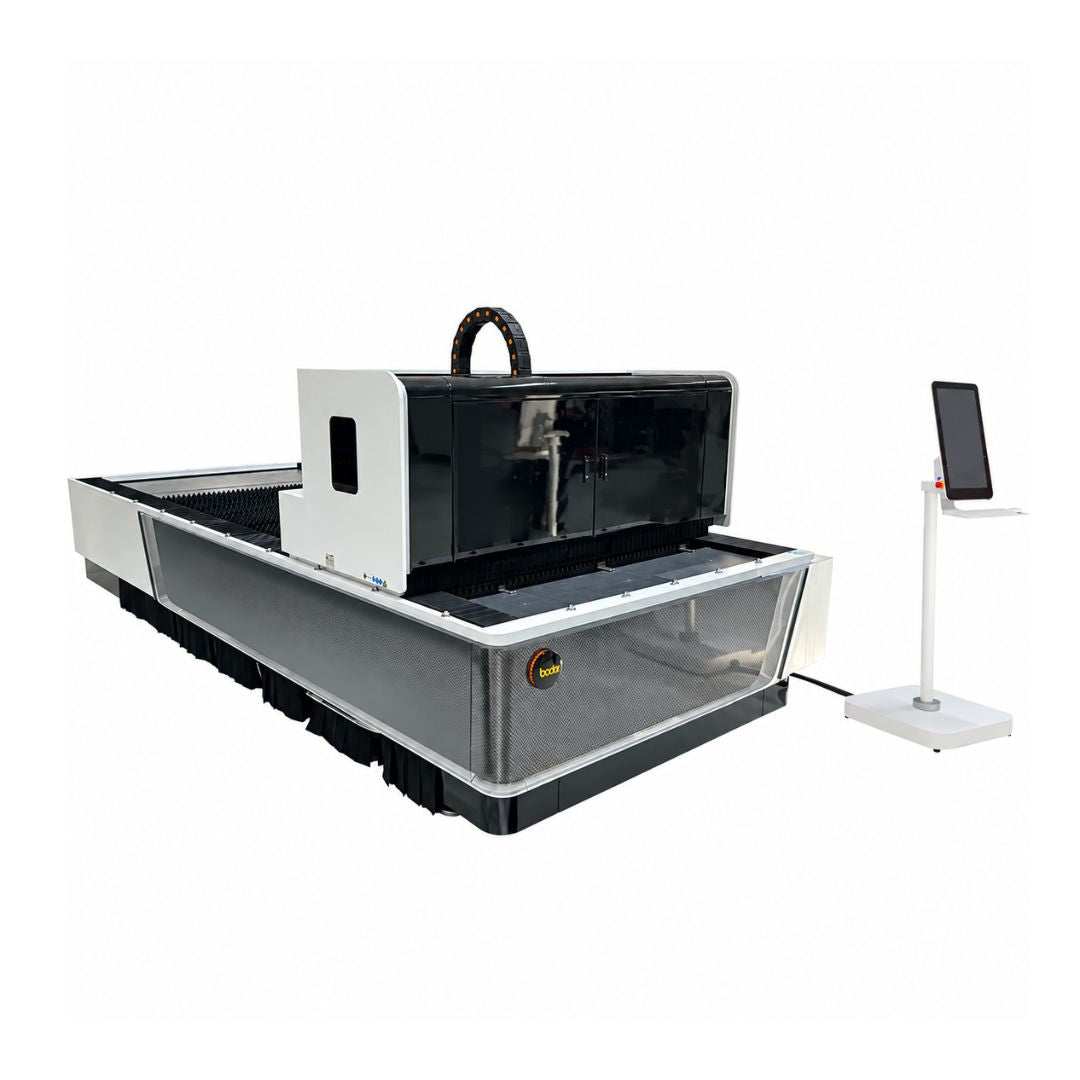

A Bodor A3 3 kW-os egyasztalos, CNC-vezérlésű síklemez-lézervágó 3048 × 1524 mm munkatérrel, 80 m/perc sebességgel, 1,2 G gyorsulással, BodorPower lézerforrással és BodorThinker rendszerrel.
A BODOR A3 3 kW egyasztalos CNC síklemez-lézervágó, amelyet általános lemezfeldolgozási feladatokra, valamint egyedi és sorozatgyártásra terveztek. A 3048 × 1524 mm-es munkaterület szabványos lemeztáblák feldolgozására alkalmas. Lemezipari beszállítóknak, gép- és berendezésgyártóknak, fémfeldolgozó műhelyeknek, felvonó- és fémbútorgyártóknak ajánlott. Szénacél, rozsdamentes acél, alumínium és sárgaréz vágására használható.
A 3 kW-os BodorPower lézerforrás a vékony és közepes lemezek gazdaságos megmunkálását támogatja. A 80 m/perc maximális koordinált mozgási sebesség és az 1,2 G gyorsulás csökkenti a mellékidőket. A BodorThinker vezérlés, az automatikus technológiai funkciók és a vágási adatbázis egyszerűbbé teszik a beállítást. A gázmegtakarító fúvóka, az automatikus kenés és a karbantartási emlékeztető segíti a kiszámítható üzemeltetést.
A csap-hornyos szerkezetű gépágy, a húzott alumínium gerenda, valamint a BODOR szervohajtások, lineáris vezetékek és fogaslécek összehangolt mozgásrendszert alkotnak. A BodorGenius automatikus fókuszálású vágófej csökkenti a kézi beállítások számát. A villámperforálás, a maradéklemez-elrendezés, a vágási paraméterek automatikus kiválasztása, az aktív ütközésvédelem és a vékonylemez-rezgéscsillapítás támogatja a hatékony termelést.
Műszaki és technikai adatok:
Általános adatok:
Géptípus: CNC szállézeres síklemezvágó
Modellváltozat: A3 CE/CUS V3.9
Kivitel: egyasztalos síklemez-lézervágó
Névleges lézerteljesítmény: 3 kW
Munkaterület: 3048 × 1524 mm
Gyártói lemezvastagság-követelmény: legalább 0,8 mm
Mozgásdinamika és tengelyadatok:
Maximális koordinált mozgási sebesség: 80 m/perc
Maximális gyorsulás: 1,2 G
Z-tengely mozgástartománya: 100 mm
Munkaasztal:
Munkaasztal kialakítása: egyplatformos
Munkaasztal teherbírása: 911 kg
Teherbírás gyári referenciaértéke: 25 mm vastag szénacél a teljes munkafelületen
Pontosság:
Pozicionálási pontosság: ±0,05 mm/m
Ismétlési pontosság: ±0,03 mm
30 mm átmérőjű kör körkörössége: legfeljebb 0,15 mm
Lézerforrás és vágófej:
Lézerforrás típusa: BodorPower szállézerforrás
Lézerforrás teljesítménye: 3 kW
Vágófej típusa: BodorGenius
Vágófej fókuszálása: automatikus
Maximálisan vágható lemezvastagságok:
Oxigén szénacél: technológiai maximum 22 mm, stabil sorozatvágásban 20 mm
Nitrogén rozsdamentes acél: technológiai maximum 12 mm, stabil sorozatvágásban 10 mm
Nitrogén alumínium: technológiai maximum 12 mm, stabil sorozatvágásban 10 mm
Nitrogén sárgaréz: technológiai maximum 8 mm, stabil sorozatvágásban 6 mm
Sűrített levegő szénacél: technológiai maximum 4 mm, stabil sorozatvágásban 2 mm
Sűrített levegő rozsdamentes acél: technológiai maximum 12 mm, stabil sorozatvágásban 10 mm
Sűrített levegő alumínium: technológiai maximum 4 mm, stabil sorozatvágásban 2 mm
Sűrített levegő sárgaréz: technológiai maximum 8 mm, stabil sorozatvágásban 6 mm
A maximális értékek 3 kW-os technológiai határértékek, amelyeknél a folyamatos sorozatvágás nem ajánlott. A tényleges eredményt az anyagminőség, a lemez valós vastagsága, a vágógáz, a fúvóka, a fókusz, az optika és a telepítési körülmények befolyásolják.
Vágógázrendszer:
Vágógáz nyomásának automatikus szabályozása: oxigénhez
Referencia szerinti oxigéntisztaság: legalább 99,9%
Referencia szerinti nitrogéntisztaság: legalább 99,99%
Gázfúvóka kivitele: gázmegtakarító, áramlásstabilizáló fúvóka
Mechanikai rendszer:
Gépágy szerkezete: csap-hornyos illesztésű szerkezet
Gerenda kialakítása: húzott alumínium gerenda
X-, Y- és Z-tengely szervomotorjai és hajtásai: BODOR
Lineáris vezetékek: BODOR
Fogaslécek: BODOR
Konzol kialakítása: egy darabból készült, nagynyomású szerszámban öntött alumínium konzol
Égésvédelmi kialakítás: ásványi öntvényes égésvédelem
Automatikus kenés: igen
Hűtés és elszívás:
Lézerrendszer hűtése: vízhűtő berendezés
Szekcionált porelszívás: megnövelt hatékonyságú kivitel
Méretek és tömeg:
Hosszúság: 5600 mm
Szélesség: 2260 mm
Magasság: 1960 mm
Alapgép tömege: 2820 kg
Elektromos adatok:
Teljes gép névleges teljesítményigénye: 25,7 kW
Névleges áramfelvétel: 60,2 A
Vezérlés:
A BodorThinker CNC vezérlés összehangoltan kezeli a tengelymozgásokat, a lézerforrást, a vágófejet és a technológiai folyamatokat. A 21,5 hüvelykes kijelző áttekinthető hozzáférést ad a programokhoz, a vágási paraméterekhez és a gépállapotokhoz. Az intelligens paraméterválasztás, a technológiai adatbázis és a hibajelzés csökkenti a kézi beállítások számát.
Műszaki adatok:
Vezérlés típusa: BodorThinker CNC
Kijelző mérete: 21,5 hüvelyk
BodorThinker 3.0 fájlformátumai: DXF, DWG, PLT, LXD, CNC, TXT, GEN
BodorThinker 5.0 fájlformátumai: DXF, DWG, NC, TXT, NCEX, BNCX
Adatkapcsolat: Wi-Fi internetkapcsolat
Intelligens hibajelzés: igen
A szállított BodorThinker szoftververzió és az ahhoz tartozó fájlformátumok a konkrét gépkonfiguráció szerint értendők.
A gépen elérhető szoftverfunkciók:
Bodor villámperforálás: igen
Maradéklemez-elrendezés: igen
Vágógáz nyomásának automatikus szabályozása oxigénhez: igen
Vágási paraméterek automatikus kiválasztása, Cutting Parameter AutoMatch: igen
Bodor AI intelligens asszisztens: igen
Aktív ütközésvédelem: igen
Vékonylemez-rezgéscsillapító vágás: igen
Lézervágási technológiai szakértői adatbázis: igen
Intelligens karbantartási emlékeztető: igen
Alapfelszereltség:
3 kW-os BodorPower szállézerforrás
BodorGenius automatikus fókuszálású vágófej
BodorThinker CNC vezérlés
Feszültség stabilizátor
21,5 hüvelykes kezelői kijelző
3048 × 1524 mm-es egyplatformos munkaasztal
BODOR X-, Y- és Z-tengelyes szervomotorok és hajtások
BODOR lineáris vezetékek
BODOR fogaslécek
Csap-hornyos szerkezetű gépágy
Húzott alumínium gerenda
Egy darabból készült öntött alumínium konzol
Ásványi öntvényes égésvédelmi kialakítás
Bodor Mango ergonomikus kézi távvezérlő
Gázmegtakarító, áramlásstabilizáló fúvóka
Automatikus kenőrendszer
Vízhűtő berendezés
Biztonsági fényfüggöny
Megnövelt hatékonyságú, szekcionált porelszívás
Wi-Fi internetkapcsolat
Intelligens hibajelző rendszer
Opcionális:
Ultratiszta szűrőberendezés
FIBAIR Csavarkompresszor
TOPSINN Füst- és porelszívó rendszer
Proporcionális szelep
A gép vételára nem tartalmazza a tengeri szállítás költségét.
