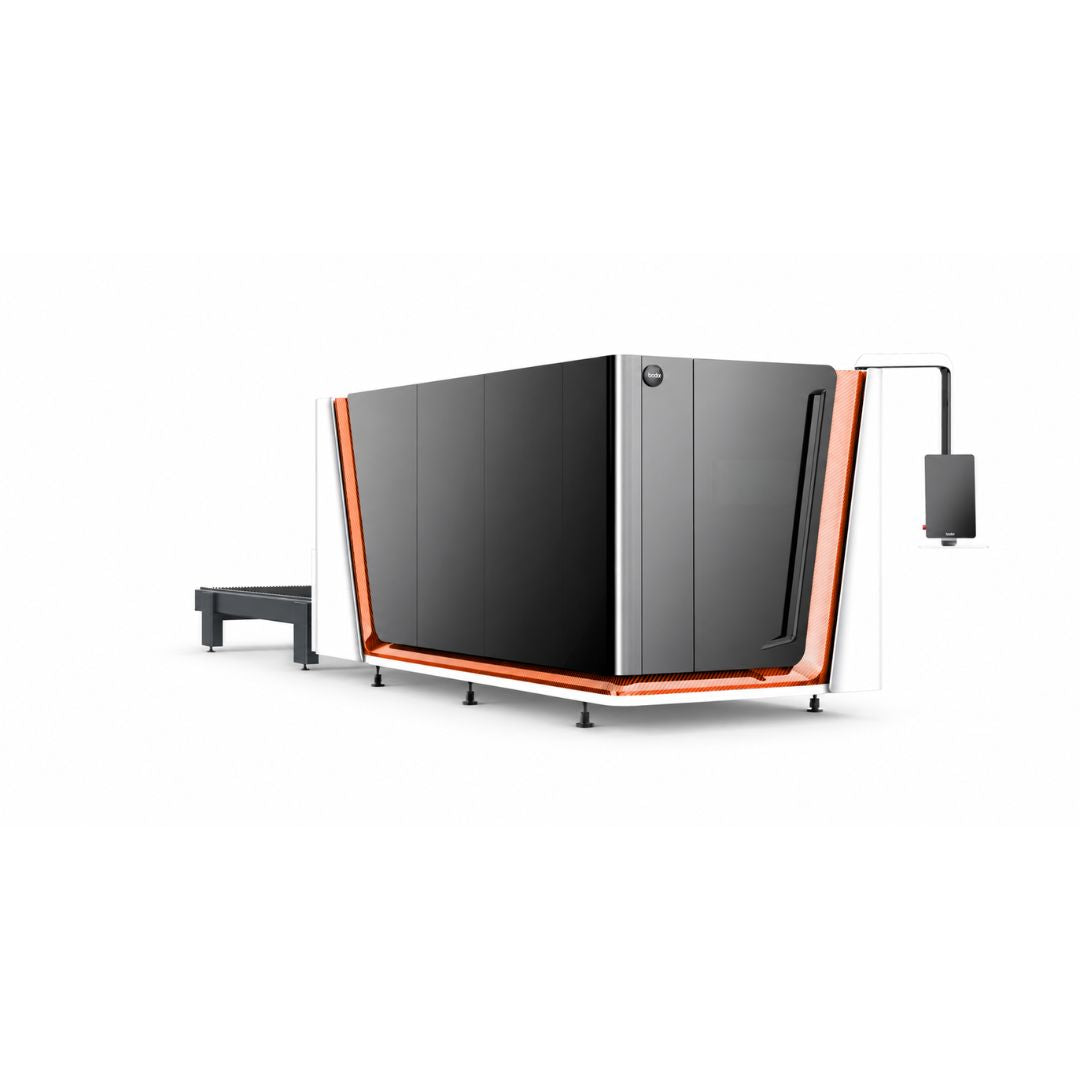

A Bodor P3 6 kW ipari CNC síklemez-lézervágó 3048 × 1524 mm-es munkatérrel, 200 m/perc együttes sebességgel, 4,0 G gyorsulással, BodorPower lézerforrással és BodorThinker vezérléssel készül.
A Bodor P3 6 kW nagy dinamikájú síklemez-lézervágó gép, amely a 3048 × 1524 mm-es munkatérben végzett ipari lemezfeldolgozáshoz készült. A 200 m/perc maximális együttes mozgási sebesség és a 4,0 G gyorsulás nagy darabszámú, változatos kontúrokat tartalmazó munkákhoz is alkalmassá teszi. A gép lemezalkatrészek sorozatgyártásához, általános gépgyártási és lemezmegmunkálási feladatokhoz használható.
Az egygombos feldolgozás, az automatikus fúvókaváltás, az egy másodperces élkeresés és az automatikus vágógáznyomás-szabályozás csökkenti a kézi beavatkozások számát. A maradéklemez-felismerés és -kiosztás támogatja az anyag jobb kihasználását, míg a vizuális ütközésfelügyelet és az intelligens karbantartási emlékeztetők segítik a biztonságos, tervezhető üzemeltetést.
A csap-hornyos szerkezetű gépágy, a húzott alumínium portál, valamint a Bodor szervomotorok, lineáris vezetékek és fogaslécek merev, nagy dinamikájú mechanikai rendszert alkotnak. A BodorGenius automatikus fókuszálású vágófejet BodorPower lézerforrás szolgálja ki. Az ásványi öntvényes égésvédelem, az automatikus fúvókatisztítás és a fokozott zónás porelszívás a folyamatos termelést támogatja.
Műszaki és technikai adatok:
Általános adatok:
Géptípus: síklemez-lézervágó gép
Gépváltozat: P3 V4.0
Lézerteljesítmény: 6 kW
Munkaterület: 3048 × 1524 mm
Lemezanyag követelménye: legalább 0,8 mm lemezvastagság
Mozgásdinamika:
Maximális együttes mozgási sebesség: 200 m/perc
Maximális gyorsulás: 4,0 G
Z-tengely mozgástartománya: 350 mm
Munkaasztal:
Munkaasztal teherbírása: 1458 kg
Teherbírás referenciaanyaga: teljes munkafelületű, 40 mm vastag szénacél lemez
Méretek és tömeg:
Hosszúság: 9450 mm
Szélesség: 2240 mm
Magasság: 2520 mm
Gyári alapgép-tömeg referenciaértéke: kb. 5040 kg
Pontosság:
Pozicionálási pontosság: ±0,03 mm/m
Ismétlési pontosság: ±0,02 mm
Ø 30 mm-es kör köralakpontossága: ≤0,15 mm
30 mm-es négyzet szomszédos oldalainak méretkülönbsége: ≤0,06 mm
190 mm-es négyzet szomszédos oldalainak méretkülönbsége: ≤0,15 mm
190 mm-es négyzet átlóinak méretkülönbsége: ≤0,20 mm
Optikai rendszer:
Lézerforrás: BodorPower
Lézerforrás teljesítménye: 6 kW
Lézervágó fej: BodorGenius
Automatikus fókuszállítás: igen
Mechanikai rendszer:
Gépágy szerkezete: csap-hornyos kialakítás
Portál szerkezete: húzott alumínium portál
X-, Y- és Z-tengely szervomotorjai és hajtásai: Bodor
Lineáris vezetékek: Bodor
Fogaslécek: Bodor
Vágógáz- és hűtőrendszer:
Automatikus vágógáznyomás-szabályozás: oxigénhez, nitrogénhez és levegőhöz
Vízhűtő berendezés: igen
Fokozott zónás porelszívás: igen
Centrifugális ventilátor: igen
Elektromos adatok:
Teljes gép névleges villamos teljesítményigénye: 41,9 kW
Névleges áramigény: 79,6 A
Gyári átlagos fogyasztási érték: 28,6 kWh
Vezérlés:
A BodorThinker vezérlés a vágási folyamat, a tengelymozgások és az intelligens gépfunkciók központi kezelőrendszere. A 21,5 hüvelykes kijelző áttekinthető hozzáférést biztosít a technológiai adatbázishoz, az automatikus paraméterillesztéshez és a karbantartási információkhoz. A Wi-Fi-kapcsolat és a Bodor Cloud szolgáltatás hálózati felügyeleti és támogatási lehetőséget biztosít.
Műszaki adatok:
Vezérlés típusa: BodorThinker
Vezérlőszoftver: Bodor Thinker 3.0
Kijelző mérete: 21,5 hüvelyk
Wi-Fi-kapcsolat: igen
Bodor Cloud szolgáltatás: igen
Ajtónyitás-védelem: igen
Intelligens hibariasztás: igen
Támogatott fájlformátumok: DXF, DWG, PLT, LXD, CNC, TXT, GEN
A gépen elérhető szoftverfunkciók:
Egygombos automatikus feldolgozás
Egy másodperces élkeresés
Bodor Lightning villámperforálás
Automatikus többállású fúvókaváltás
Intelligens vékonylemez-rezgéscsökkentés
Bodor AI kezelési támogatás
Intelligens maradéklemez-felismerés
Maradéklemez-kiosztás
Automatikus vágásiparaméter-illesztés
Automatikus fúvókatisztítás
Lézervágási technológiai adatbázis
Intelligens karbantartási emlékeztető
Aktív ütközésvédelem
Vizuális ütközésfelügyelet
Hátsó asztali vizuális ütközésfelügyelet
Alapfelszereltség:
BodorPower 6 kW lézerforrás
BodorGenius automatikus fókuszálású lézervágó fej
BodorThinker vezérlés 21,5 hüvelykes kijelzővel
Csap-hornyos szerkezetű gépágy
Húzott alumínium portál
Bodor szervomotorok és hajtások
Bodor lineáris vezetékek
Bodor fogaslécek
Automatikus többállású fúvókaváltó
Automatikus fúvókatisztítás
Automatikus vágógáznyomás-szabályozás
Ásványi öntvényes égésvédelem
Fokozott zónás porelszívás
Centrifugális ventilátor
Vízhűtő berendezés
Ajtónyitás-védelem
Wi-Fi-kapcsolat
Biztonsági fényfüggöny
Opcionális:
FIBAIR Csavarkompresszor
TOPSINN füstelszívó, szűrőrendszer
Proporcionális szelep
Automatizálási rendszerek:
iTrans teljesen automatikus be- és kirakodó rendszer
iTower lemeztároló rendszer Bodor Thinker 3.0 vezérléshez
iTransTower automatizált lemeztároló rendszer Bodor Thinker 3.0 vezérléshez
Jelölési és kezelési kiegészítők:
Tintasugaras jelölőrendszer
Másodlagos kijelző
Elszívási és anyagkihordási kiegészítők:
Horganyzott elszívó légcsatorna
Kihordószalag egyedi kivitelként
A gép vételára nem tartalmazza a tengeri szállítás költségét.
