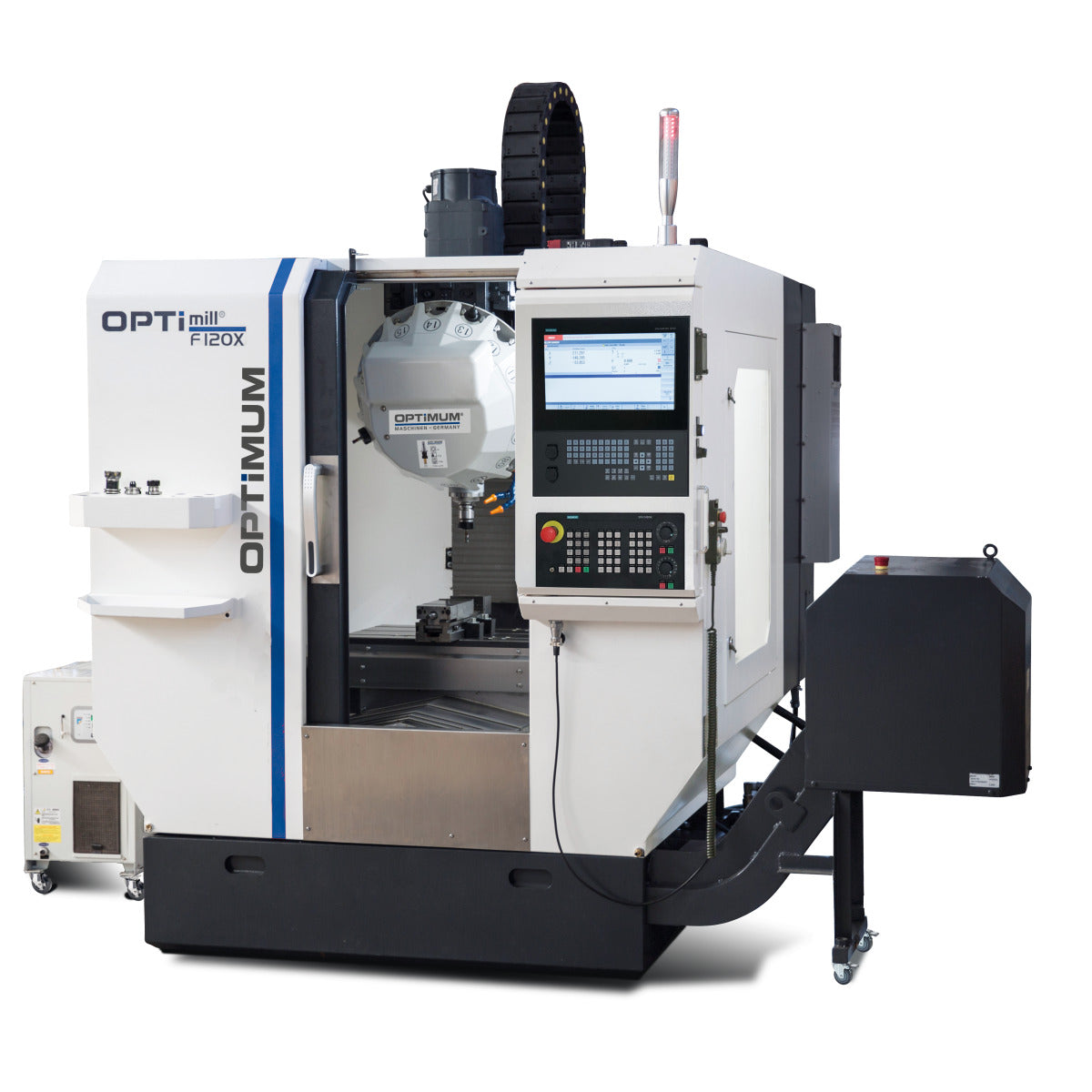

OPTImill F 120X CNC fúró-, menetfúró- és maróközpont
Az OPTImill F 120X egy nagy dinamikájú, függőleges CNC fúró- és menetfúró központ, amely teljes értékű marási képességgel is rendelkezik
A gép fő erőssége a 16000 ford./perc fordulatszámú inline főorsó, a három tengelyen elérhető 40 m/perc gyorsjárat, a 21 férőhelyes automatikus szerszámváltó és a Siemens SINUMERIK 828D vezérlés kombinációja
Ciklusideje és BT30 szerszámrendszere alapján elsősorban gyors, precíz alkatrészgyártásra optimalizált megmunkálóközpont
Az OPTImill F 120X ideális választás azoknak a kis- és középvállalkozásoknak, beszállító üzemeknek és alkatrészgyártóknak, amelyek kis- és közepes méretű munkadarabokat szeretnének gyorsan, megbízhatóan és nagy pontossággal gyártani
A gép különösen jól használható sorozatgyártásban, fúrási, menetfúrási, kontúrmarási, zsebmarási és általános háromtengelyes megmunkálási feladatokra
A 16000 ford./perces inline főorsó és a 40 m/perc gyorsjárat rövid mellékidőket tesz lehetővé, míg a nagy teljesítményű Siemens hajtások és a SINUMERIK 828D vezérlés biztos alapot teremtenek az igényes, ismétlődő gyártáshoz
A negyedik tengellyel történő bővíthetőség révén a gép összetettebb, többoldalas alkatrészek gyártására is alkalmassá tehető
Az F 120X megvásárlásával nem csupán egy új CNC gép kerül az üzembe, hanem egy olyan termelőeszköz, amelynek gyorsasága és automatizáltsága már az első munkadaraboktól érezhető
A 21 szerszámhelyes automatikus szerszámváltó, a gyors tengelymozgások és az erős főorsó lehetővé teszik, hogy több művelet készüljön el egyetlen befogásból, kevesebb kezelői beavatkozással
A Siemens vezérlés ismerős és ipari környezetben széles körben alkalmazott kezelési rendszert kínál, ami megkönnyítheti a gép beillesztését a meglévő gyártásba
A hordozható elektronikus kézikerék biztonságosabbá és nyugodtabbá teszi az új programok bejáratását, az automatikus központi kenés, az orsó-olajhűtő és a hatékony forgácskezelés pedig csökkenti a napi karbantartási terheket
Az OPTImill F 120X egyik legfontosabb előnye, hogy kis alapterületen egy nagy dinamikájú, valódi ipari CNC megmunkálóközpont képességeit kínálja
A gép körülbelül 3,8 tonnás tömege stabil alapot biztosít, miközben az X/Y/Z tengelyeken egyaránt 40 000 mm/perc gyorsjárat érhető el
A 12 kW S1 és 22,8 kW S6 teljesítményű inline főorsó, a BT30 szerszámrendszer, a 21 szerszámhelyes szervomotoros szerszámváltó, valamint az ±0,005 mm pozicionálási pontosság egyértelműen a gyors és pontos alkatrészgyártás irányába pozicionálja a gépet
A BT30 rendszer és a szerszámtár 3 kg-os szerszámtömeg-korlátja alapján az F 120X nem elsősorban nagy átmérőjű szerszámokkal végzett nehéz nagyolásra, hanem gyors fúrásra, menetfúrásra, dinamikus marásra és nagy darabszámú precíziós gyártásra optimalizált
Ebben a kategóriában a 16 000 ford./perces főorsó, a 40 m/perc gyorsjárat és a Siemens 828D vezérlés együttese jelentős előnyt adhat a lassabb, hagyományosabb felépítésű megmunkálóközpontokkal szemben
Munkatér és tengelymozgások:
X tengely mozgása: 500 mm
Y tengely mozgása: 400 mm
Z tengely mozgása: 300 mm
X tengely gyorsjárata: 40m/perc
Y tengely gyorsjárata: 40m/perc
Z tengely gyorsjárata: 40 m/perc
X/Y/Z tengely gyorsulása: 2 m/s²
Munkaasztal:
Asztal mérete: 650 × 400 mm
Maximális asztalterhelés: 250 kg
T-hornyok száma: 3
T-hornyok mérete: 14 mm
T-hornyok távolsága: 125 mm
Orsó–asztal minimális távolsága: 150 mm
Orsó–asztal maximális távolsága: 450 mm
Orsóközép–Z tengely burkolat távolsága: 400 mm
Főorsó:
Főorsó kivitele: Inline főorsó
Szerszámbefogás: BT30
Maximális fordulatszám: 16000 ford./perc
Folyamatos üzemre vonatkozó megjegyzés: A maximális fordulatszámot tartós üzemben kb. 20%-kal csökkenteni kell
Főorsómotor teljesítménye, S1: 12 kW
Főorsómotor teljesítménye, S6–30%: 22,8 kW
Főorsó nyomatéka, S1: 38 Nm
Főorsó nyomatéka, S6–30%: 116 Nm
Maximális marófejméret: 63 mm
Maximális szármaróméret: 25 mm
Főorsó hőstabilizálása: Olajhűtő
Tengelyhajtások:
Tengely Teljesítmény S1 Teljesítmény S6–30% Nyomaték S1 Nyomaték S6–30%
X 2,32 kW 4,1 kW 7,4 Nm 14 Nm
Y 2,32 kW 4,1 kW 7,4 Nm 14 Nm
Z 3,3 kW 6,5 kW 10,5 Nm 21 Nm
A gép mindhárom tengelyén Siemens szervohajtás és golyósorsós mozgatás található
Pontosság:
Pozicionálási pontosság: ±0,005 mm
Ismétlési pontosság: ±0,006 mm
Automatikus szerszámváltó:
Szerszámváltó kialakítása: Szervomotoros
Szerszámhelyek száma: 21
Maximális szerszámátmérő: 80 mm
Maximális szerszámhossz: 80 mm
Maximális szerszámtömeg: 3 kg
Forgácstól forgácsig szerszámváltási idő: 7,33 másodperc
Hűtőrendszer:
Hűtőfolyadék-tartály: 120 liter
Hűtőfolyadék-szivattyú teljesítménye: 370 W
Külső hűtőfolyadék-rendszer: Alapfelszereltség
Orsón keresztüli hűtés: Opcionális, 30 vagy 70 bar
Pneumatikus rendszer:
Szükséges üzemi nyomás: 6 bar
Elektromos adatok:
Tápfeszültség: 400 V
Hálózati frekvencia: 50 Hz
Teljes csatlakozási érték: 45 kVA
Méretek és tömeg:
Hosszúság: kb. 2315 mm
Szélesség/mélység: kb. 2194 mm
Magasság: kb. 2325 mm
Gép nettó tömege: kb. 3800 kg
Siemens SINUMERIK 828D vezérlés
Vezérlés: Siemens SINUMERIK 828D
Szoftverváltozat: SW 28x
CNC programmemória: 8 MB
Mondatváltási idő: 1 ms
Look Ahead: 150 blokk
Kezelhető szerszámbejegyzések száma: 512
Fizikai szerszámhelyek száma: 21
Fontos különbség, hogy az 512 szerszám nem a gép fizikai szerszámtárának kapacitását jelenti. A gép szerszámtárában 21 szerszám helyezhető el, míg a vezérlés szerszámkezelő rendszerében legfeljebb 512 szerszámadat tárolható
A SINUMERIK 828D a Siemens kompakt és középkategóriás CNC szerszámgépekhez fejlesztett panelalapú vezérlése
A rendszer nagy számítási teljesítményt, precíz pályavezérlést, gyors blokkfeldolgozást és ipari környezetre kialakított, robusztus felépítést biztosít
A SINUMERIK Operate kezelőfelület támogatja a technológiai ciklusokat, a szerszám- és munkadarab-bemérést, a programkezelést, valamint – a gépen aktivált licencektől függően – a ShopMill műveletorientált programozást, a grafikus ciklustámogatást és a 3D-s szimulációt
Az adatátvitel a vezérléscsaládnál USB- és Ethernet-kapcsolaton keresztül történhet
Az SW 28x platform általános Siemens-képességei:
legfeljebb 16 rendszertengely
legfeljebb 2 megmunkálási csatorna
legfeljebb 4 üzemmódcsoport
legfeljebb 10 MB CNC felhasználói memória
12,1 vagy 15,6 colos kezelőpanel
PROFINET-alapú PLC interfész
USB- és Ethernet-adatátvitel
fúrási és marási technológiai ciklusok
opcionális ShopMill, 3D CNC-szimuláció, Top Surface és egyéb technológiai funkciók
Ezek a Siemens vezérléscsalád maximális képességei, nem pedig automatikusan az F 120X alapfelszereltsége
A gép gyári konfigurációjánál a mérvadó érték a 8 MB memória, 150 blokkos Look Ahead és 512 szerszámbejegyzés.
A ShopMill, a 3D szimuláció vagy más Siemens funkció csak akkor tekinthető alapfelszereltségnek, ha az adott gép ajánlatában vagy licenclistájában külön szerepel
Alapfelszereltség:
Siemens SINUMERIK 828D CNC-vezérlés, SW 28x rendszerrel
Siemens szervohajtás az X, Y és Z tengelyeken
16 000 ford./perc fordulatszámú inline főorsó
BT30 főorsócsatlakozás
21 férőhelyes szervomotoros automatikus szerszámváltó
golyósorsók mindhárom tengelyen
rozsdamentes acél burkolatok a lineáris vezetékeken
automatikus központi kenőrendszer
főorsó-olajhűtő a hőmérséklet-ingadozások kompenzálására
hordozható elektronikus kézikerék
jóváhagyó, illetve engedélyező nyomógomb a kézikeréken
vészleállító gomb a kézikeréken
munkatér-világítás
külső hűtőfolyadék-rendszer
120 literes hűtőfolyadék-tartály
370 W-os hűtőfolyadék-szivattyú
automatikus szerszámcsere
precíziós felületmegmunkálású, masszív munkaasztal
nagyméretű munkatérajtók a könnyebb tisztítás és karbantartás érdekében
szalagos forgácskihordó
forgácsgyűjtő kocsi
zárt, robusztus gépkialakítás
Opcionális:
A gyártó külön kiemeli, hogy az alábbi opciók utólag nem építhetők be, ezért ezeket új gép rendelésekor kell meghatározni:
Negyedik tengely előkészítése:
A gép elektromos, vezérléstechnikai és mechanikai előkészítése egy későbbi CNC körasztal csatlakoztatásához
Komplett negyedik tengelyes készlet
A gyári készlet főbb elemei:
Ø120 mm-es CNC körasztal
Ø100 mm-es hárompofás tokmány
szegnyereg
Siemens szervomotor
gépre történő felszerelés
A negyedik tengely fontosabb gyári adatai:
Körasztal átmérője: 120 mm
Tokmány átmérője: 100 mm
Átmenőfurat: 30 mm
Áttétel: 1:60
Legkisebb programozható lépés: 0,001°
Maximális fordulatszám: 44,4 ford./perc
Pneumatikus rögzítőnyomaték: 118 Nm, 5 bar nyomáson
Osztási pontosság: 60 ívmásodperc
Egyirányú ismétlési pontosság: ±2 ívmásodperc
Maximális terhelés függőleges helyzetben: 50 kg
Maximális terhelés vízszintes helyzetben: 100 kg
Körasztalegység tömege: kb. 38 kg
Orsón keresztüli hűtés – CTS:
30 baros, integrált CTS egység
70 baros, külső CTS egység
Az orsón keresztüli nagynyomású hűtés javíthatja a forgácskihordást, a mélyfuratok megmunkálási biztonságát és a szerszám hűtését
A 70 baros kivitel különösen kis átmérőjű belső hűtőcsatornás szerszámok és mélyfurat-megmunkálás esetén lehet előnyös
BIG-PLUS BT30 kettős érintkezésű főorsórendszer:
A rendszerben a szerszámtartó kúpos felülete mellett a homlokfelület is felfekszik
A gyártó által megadott előnyök:
nagyobb statikus és dinamikus merevség
jobb felületi minőség és méretpontosság
nagyobb szerszámélettartam
jobb szerszámváltási ismétlési pontosság
kisebb axiális elmozdulás magas fordulatszámon
pontosabb körkörösség furatmegmunkáláskor
BT30 esetében Ø46 mm-es homlokfelületi érintkezés a hagyományos Ø31,75 mm-rel szemben
Külön rendelhető tartozékok és szoftverek:
Siemens Top Surface szoftver:
A Siemens Top Surface technológiai funkció a CAM-rendszerből érkező NC-adatok feldolgozását és a marási pálya egyenletesebb végrehajtását támogatja
Elsősorban jobb felületi minőség elérésére és a nagysebességű pályamozgások optimalizálására használható
Siemens DXF Reader:
DXF-fájlok importálását
rajzi rétegek elrejtését
automatikus kontúrkövetést
külön munkadarab-nullpont megadását kontúronként vagy furatpontként
több kontúr és furatpont egyidejű kijelölését
kontúrok és furatminták ShopMill-formátumba történő átalakítását
a létrehozott geometriák megjelenítését a geometriai processzorban és a ciklustámogatásban
További tartozékok:
BT30 szerszámozási indulókészlet
1840 × 640 mm-es munkahelyi gumiszőnyeg
3040 × 640 mm-es munkahelyi gumiszőnyeg
1840 × 940 mm-es munkahelyi gumiszőnyeg
3040 × 940 mm-es munkahelyi gumiszőnyeg
Siemens SINUMERIK 828D garanciahosszabbítás 12 hónapra
Siemens SINUMERIK 828D garanciahosszabbítás 24 hónapra
Siemens SINUMERIK 828D garanciahosszabbítás 36 hónapra
