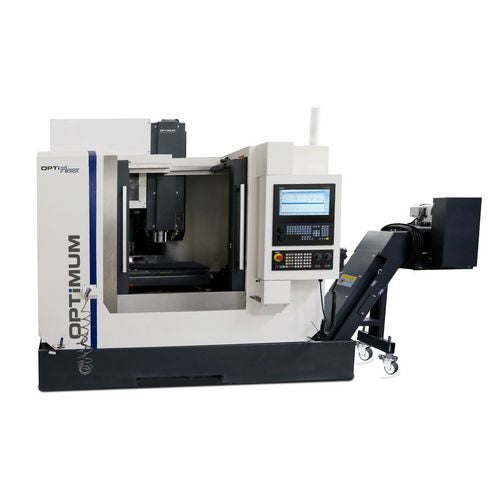

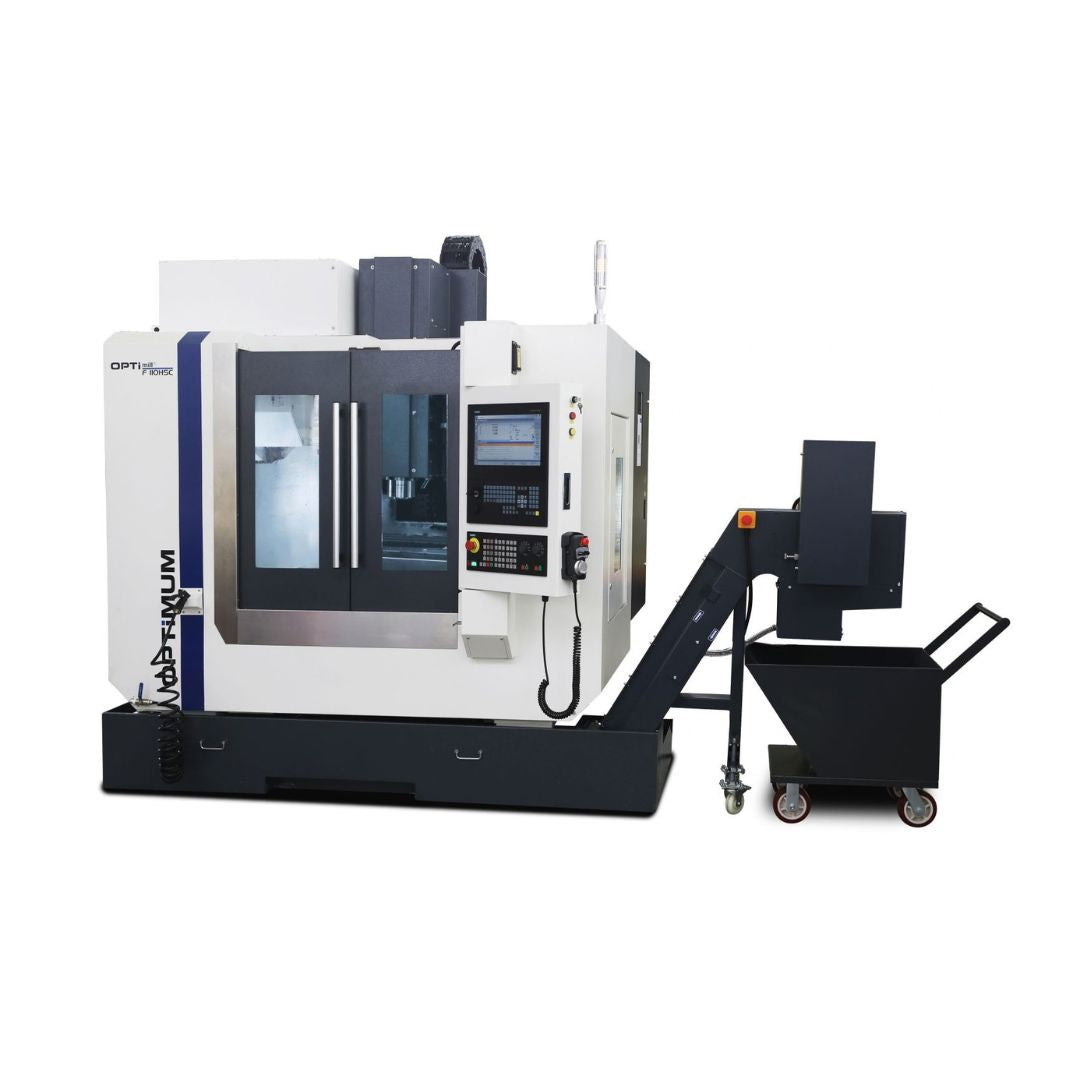

Az OPTImill F 110HSC egy kompakt, nagy dinamikájú, háromtengelyes függőleges CNC megmunkálóközpont egyedi alkatrészek, prototípusok, készülékek, szerszámok, valamint kis- és közepes sorozatok precíz gyártásához. Elsősorban gépgyártó, szerszámgyártó, bérforgácsoló és karbantartó üzemek számára ajánlott, ahol fontos a kis helyigény, a gyors átállás és a nagy termelékenység.
A 650 × 400 × 500 mm-es munkatér és az 850 × 400 mm-es munkaasztal közepes méretű alkatrészek marására, fúrására, menetmegmunkálására és kontúrmegmunkálására egyaránt alkalmassá teszi.
A mintegy 4300 kg-os, erősen bordázott öntvényszerkezet és a nagy merevségű lineáris vezetékek stabil alapot biztosítanak a pontos és megbízható termeléshez. A 20 szerszámhelyes automatikus szerszámváltó, a gyors tengelymozgások és a szalagos forgácskihordó csökkentik a mellékidőket és a kezelői beavatkozások számát.
A Siemens SINUMERIK 828D vezérlés ShopMill programozása és 3D szimulációja megkönnyíti az új munkadarabok gyors és biztonságos beállítását. Ez jobb gépkihasználtságot, kiszámíthatóbb termelést és kedvezőbb fajlagos gyártási költséget eredményezhet.
Az OPTImill F 110HSC egyik fő előnye a kompakt gépmérethez társuló nagy tengelydinamika: az X és Y tengely gyorsjárata 48 m/perc, a Z tengelyé pedig 32 m/perc. A golyós lineáris vezetékek, a nagy nyomatékú szervohajtások és az automatikus központi kenés gyors, pontos és holtjátékmentes tengelymozgást tesznek lehetővé.
A direkt hajtású, 12 000 ford./perces inline főorsó kedvező hőstabilitást és jó felületi minőséget biztosít. A komplett hűtőfolyadék- és forgácskezelő rendszer olyan termelékenységi felszereltséget jelent, amely egyszerűbb megmunkálóközpontoknál gyakran csak külön opcióként érhető el.
Általános adatok:
Géptípus: függőleges, háromtengelyes CNC megmunkálóközpont
Típus: OPTImill F 110HSC
CNC vezérlés: Siemens SINUMERIK 828D
Kezelőfelület: SINUMERIK Operate
Főorsó kialakítása: direkt hajtású inline főorsó
Gépváz kialakítása: erősen bordázott, csavarodásmentes öntvényszerkezet
Tengelyvezetés: golyós lineáris vezetékek mindhárom tengelyen
Tengelyhajtás: nagy nyomatékú szervohajtások mindhárom tengelyen
Kenési rendszer: automatikus központi kenés
Vezetékburkolatok: teleszkópos burkolatok mindhárom tengelyen
Méretek és tömeg:
Hossz: kb. 2100 mm
Szélesség/mélység: kb. 2300 mm
Magasság: kb. 2750 mm
Nettó tömeg: kb. 4300 kg
Tengelymozgások:
X: 650 mm
Y: 400 mm
Z: 500 mm
Gyorsjárati sebességek:
X: 48 m/perc
Y: 48 m/perc
Z: 32 m/perc
Előtolóerők:
X: 3,67 kN
Y: 3,67 kN
Z: 6,68 kN
Tengelyek szervomotorjainak nyomatéka:
X: S1 folyamatos üzemben: 11 Nm
Y: S1 folyamatos üzemben: 11 Nm
Z: S1 folyamatos üzemben: 20 Nm
Munkaasztal:
Kialakítás: masszív, precíziós felületmegmunkálású öntvényasztal
Hossz: 850 mm
Szélesség: 400 mm
Felfogófelület: 850 × 400 mm
Maximális terhelés: 400 kg
T-hornyok száma: 3 db
T-hornyok mérete: 18 mm
T-hornyok osztása: 100 mm
Főorsó és munkaasztal közötti minimális távolság: 100 mm
Főorsó és munkaasztal közötti maximális távolság: 600 mm
Főorsó:
Kialakítás: direkt hajtású inline főorsó
(a direkt hajtású inline főorsónál a motor és a főorsó közvetlenül kapcsolódik egymáshoz. A kevesebb közvetítő hajtáselem kedvezőbb hőstabilitást, egyenletesebb működést és jobb felületi minőséget biztosíthat)
Szerszámbefogás: SK40
Szerszámbefogási szabvány: DIN 69871
Maximális fordulatszám: 12 000 ford./perc
Teljesítmény, S1 folyamatos üzemben: 9 kW
Teljesítmény, S6-30% üzemben: 21,2 kW
Nyomaték, S1 folyamatos üzemben: 57 Nm
Nyomaték, S6-30% üzemben: 135 Nm
Automatikus szerszámváltó:
Kialakítás: kétkaros megfogó
Szerszámhelyek száma: 20 db
Maximális szerszámátmérő: 78 mm
Maximális szerszámátmérő üres szomszédos helyek esetén: 120 mm
Maximális szerszámhossz: 300 mm
Maximális szerszámtömeg: 8 kg
Szerszámváltási idő: 2,5 másodperc
Pontosság:
Ismétlési pontosság: ±0,005 mm
Pozicionálási pontosság: ±0,005 mm
Hűtőfolyadék-rendszer:
Szivattyúk száma: 2 db
Szivattyúk teljesítménye: 0,9 kW
Hűtőfolyadék-rendszer szállítási teljesítménye: 35 liter/perc
Tartály térfogat: 116 liter
Tisztítópisztoly szivattyúmotorjának teljesítménye: 0,53 kW
Munkatéröblítés: igen
Forgácsöblítő rendszer: igen
Tisztítópisztoly: igen
Forgácskezelés:
Forgácskihordó kialakítása: szalagos forgácskihordó
Forgácsgyűjtő kocsi: igen
Forgácsöblítő rendszer: igen
Pneumatikus adatok:
Szükséges üzemi levegőnyomás: 6 bar
Gyártó által megadott levegőigény: 6–8 kg/m³
Elektromos adatok:
Hálózati feszültség: 400 V
Hálózati frekvencia: 50 Hz
Teljes elektromos csatlakozási érték: 15 kVA
Kiegészítő elektromos csatlakozás: 230 V
Kommunikációs csatlakozások:
Előlapi USB-csatlakozás: USB 2.0
Ethernet-csatlakozás: RJ45
Memóriakártya-csatlakozás: CompactFlash
Kapcsolószekrény:
Kapcsolószekrény kialakítása: zárt kivitel
Kapcsolószekrény hőszabályozása: beépített hőcserélővel
Hőcserélő feladata: az optimális belső hőmérséklet fenntartása és a szennyező részecskék bejutásának csökkentése
Kapcsolószekrény-klímaberendezés: opcionális
Kezelés és biztonság:
Elektronikus kézikerék: hordozható kivitel
Engedélyezőkapcsoló a kézikeréken: igen
Vészleállító kapcsoló a kézikeréken: igen
Munkatérvilágítás: igen
Automatikus központi kenés: igen
Safety Integrated: igen
Siemens SINUMERIK 828D vezérlés:
Vezérlés típusa: Siemens SINUMERIK 828D
Kezelőfelület: SINUMERIK Operate
Rendszerszoftver: SW 26X
Kijelző mérete: 10,4”
Kijelző típusa: színes kijelző
Kijelző képaránya: 4:3
CNC felhasználói memória: 5 MB
Mondatváltási idő: 2 ms
Look Ahead kapacitás: 100 mondat
Kezelhető szerszámok száma: 256 db
Funkciógombok száma: 16 db
Vízszintes softkey-k száma: 8 db
Függőleges softkey-k száma: 8 db
Billentyűzet: teljes QWERTY billentyűzet
Billentyűk kialakítása: védőfóliával ellátott mechanikus billentyűk
Kezelőpanel előlapi védettsége: IP65
A gépen elérhető szoftverfunkciók:
Műveletlépés-alapú programozás: ShopMill
DIN/ISO programozás: igen
Biztonsági rendszer: SINUMERIK Safety Integrated
Maradékanyag-felismerés: igen
Maradékanyag-megmunkálás: igen
Hálózati meghajtó kezelése: igen
3D megmunkálási szimuláció: igen
Aktuális megmunkálás grafikus követése: igen
Szerszámkezelés: igen
A Siemens SINUMERIK 828D nagy teljesítményű, kompakt CNC vezérlés, amely a pontos pályavezérlést, a gyors programfeldolgozást és a műhelyszintű programozás egyszerűségét egyesíti. A SINUMERIK Operate kezelőfelület áttekinthető program-, szerszám- és fájlkezelést biztosít.
A ShopMill segítségével a marási, fúrási, zsebmarási, kontúr- és menetmegmunkálási feladatok grafikus műveleti lépésekből állíthatók össze. A hagyományos DIN/ISO programozás szintén használható.
A 3D szimuláció lehetővé teszi a megmunkálási program ellenőrzését a tényleges programindítás előtt. A maradékanyag-felismerés és -megmunkálás hatékonyabb szerszámpályákat és egyenletesebb szerszámterhelést eredményezhet.
Alapfelszereltség
Siemens SINUMERIK 828D CNC vezérlés
10,4”-os színes kijelző
SINUMERIK Operate kezelőfelület
SINUMERIK SW 26X rendszerszoftver
ShopMill műveletlépés-alapú programozás
Safety Integrated biztonsági funkciók
Maradékanyag-felismerés és -megmunkálás
3D megmunkálási szimuláció
Aktuális megmunkálás grafikus követése
Hálózati meghajtó kezelése
Erősen bordázott, csavarodásmentes öntvény gépváz
Golyós lineáris vezetékek mindhárom tengelyen
Nagy nyomatékú szervohajtások mindhárom tengelyen
Teleszkópos vezetékburkolatok mindhárom tengelyen
Automatikus központi kenés
Direkt hajtású inline főorsó
SK40 / DIN 69871 szerszámbefogás
12 000 ford./perc maximális főorsó-fordulatszám
Masszív, precíziós felületmegmunkálású munkaasztal
Három darab 18 mm-es T-horony
20 férőhelyes, kétkaros automatikus szerszámváltó
Hűtőfolyadék-rendszer két szivattyúval
116 literes hűtőfolyadék-tartály
Forgácsöblítő rendszer
Tisztítópisztoly
Szalagos forgácskihordó
Forgácsgyűjtő kocsi
Hordozható elektronikus kézikerék
Engedélyezőkapcsoló a kézikeréken
Vészleállító kapcsoló a kézikeréken
Zárt kapcsolószekrény beépített hőcserélővel
Munkatérvilágítás
230 V-os kiegészítő csatlakozás
RJ45 Ethernet-csatlakozás
USB 2.0 csatlakozás
CompactFlash kártyacsatlakozás
Hat darab szintező gépláb
Opcionális:
Szoftverek és általános tartozékok:
Siemens Top Surface szoftver
Siemens DXF Reader szoftver
Siemens MyScreens licenc
SK40 / DIN 69871 induló szerszámbefogó-készlet
3D nyomtatási interfész
Munkahelyi csúszásgátló szőnyeg több méretben
Csak új gép gyári megrendelésekor választható opciók:
A következő opciók a gyártó tájékoztatása szerint utólag nem építhetők be, ezért azokat az új gép megrendelésekor kell meghatározni.
20 baros szerszámon keresztüli belső hűtés
70 baros külső szerszámon keresztüli hűtőrendszer
Szerszámon keresztüli belső hűtés gyári előkészítése
Olajleválasztó
Kapcsolószekrény-klímaberendezés
Negyedik tengelyes körasztal gyári előkészítése
Öttengelyes forgó-billenő asztal gyári előkészítése
Negyedik és ötödik tengely CNC licence
Negyedik tengelyes komplett körasztalkészlet
Öttengelyes forgó-billenő asztal
BLUM TC52IR univerzális munkadarab-mérőtapintó
BLUM ZX-Speed 3D szerszámbemérő
