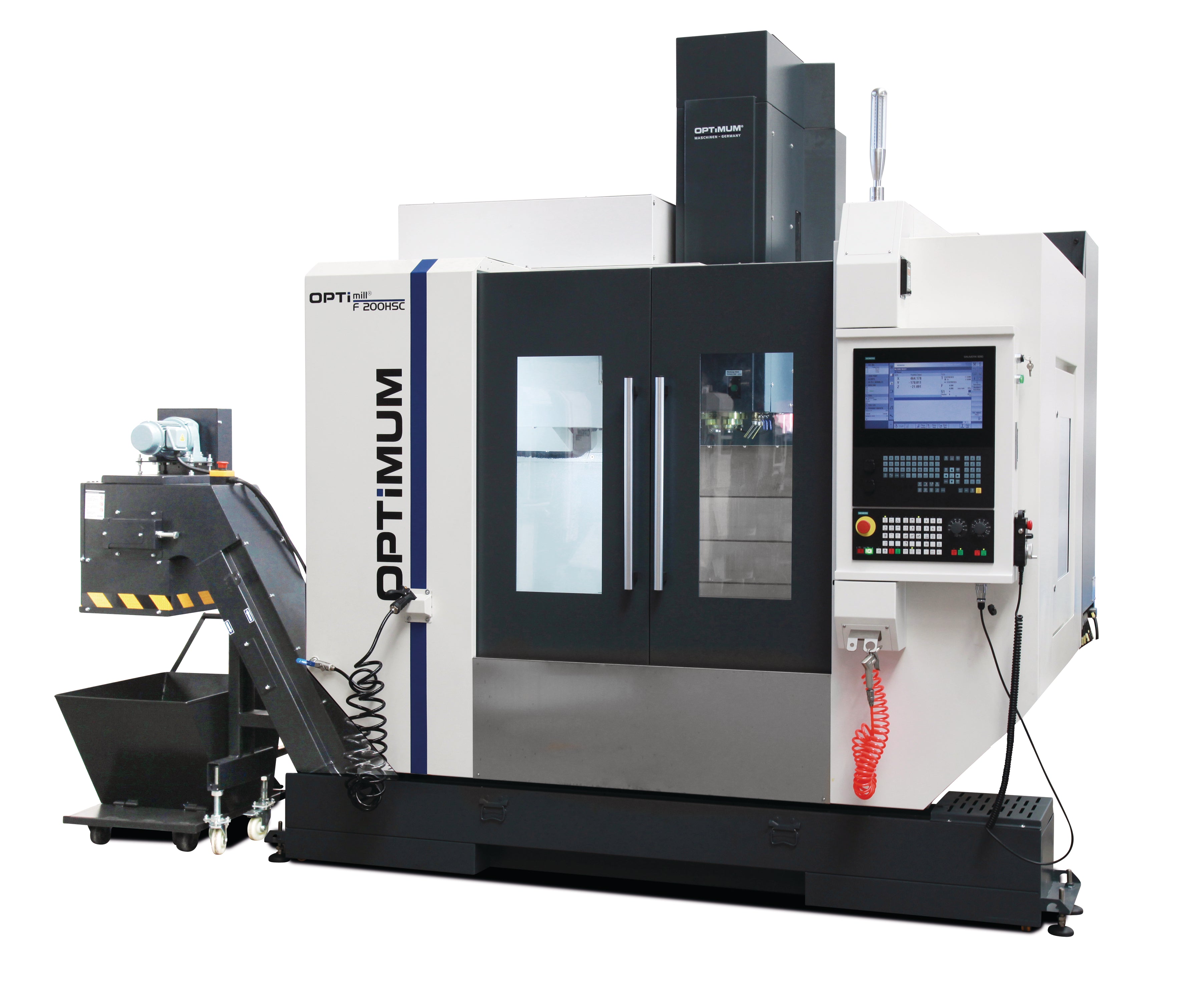

Az OPTImill F 200HSC egy nagy dinamikájú, háromtengelyes függőleges CNC megmunkálóközpont egyedi alkatrészek, prototípusok, szerszámok, készülékek, valamint kis- és közepes sorozatok precíz gyártásához. Az 850 × 500 × 550 mm-es tengelymozgások és az 1000 × 500 mm-es munkaasztal sokoldalú felhasználást tesznek lehetővé.
Elsősorban gépgyártó, szerszámgyártó, bérforgácsoló és alkatrészgyártó üzemek számára ajánlott, ahol fontos a nagy pontosság, a gyors átállás és a rövid megmunkálási idő. Acél, öntöttvas, alumínium és más műszaki fémek marására, fúrására, menetmegmunkálására és kontúrmegmunkálására egyaránt alkalmas.
A gép masszív, mintegy 5500 kg-os öntvényszerkezete stabil alapot biztosít a pontos és megbízható termeléshez. A 24 szerszámhelyes automatikus szerszámváltó, a 20 baros belső hűtés és az automatikus forgácskihordás csökkenti a kezelői beavatkozás és a gépállás szükségességét.
A 48 m/perc gyorsjárati sebesség rövidebb mellékidőket eredményezhet, míg a Siemens SINUMERIK 828D vezérlés megkönnyíti az új munkadarabok programozását és biztonságos beállítását. Ez kiszámíthatóbb gyártást, jobb gépkihasználtságot és kedvezőbb fajlagos gyártási költséget jelenthet.
Az OPTImill F 200HSC egyik fő előnye a kompakt gépmérethez társuló nagy tengelydinamika: az X, Y és Z tengely gyorsjárata egyaránt 48 m/perc. A nagy terhelhetőségű lineáris vezetékek, az automatikus központi kenés és a masszív gépágy nagy merevséget, pontos tengelymozgást és hosszú élettartamot biztosítanak.
A direkt hajtású inline főorsó kedvező hőstabilitást és jó felületi minőséget tesz lehetővé. A 24 szerszámos automatikus szerszámváltó, a 2,5 másodperces szerszámváltás, valamint a komplett forgács- és hűtőfolyadék-kezelés olyan termelékenységi felszereltséget kínál, amely egyszerűbb gépeknél gyakran csak külön opcióként érhető el.
Géptípus: függőleges, háromtengelyes CNC megmunkálóközpont
Típus: OPTImill F 200HSC
CNC vezérlés: Siemens SINUMERIK 828D
Vezérlőszoftver: SW 26X
Gépváz kialakítása: erősen bordázott, csavarodásmentes öntvényszerkezet
Gépváz anyaga: bordázott minőségi öntöttvas
Tengelyvezetékek: nagy terhelhetőségű lineáris vezetékek mindhárom tengelyen
Tengelyhajtás: nagy nyomatékú szervohajtások mindhárom tengelyen
Vezetékburkolatok: teleszkópos burkolatok mindhárom tengelyen
Kenési rendszer: automatikus központi kenés
Méretek és tömeg:
Hossz: kb. 2400 mm
Szélesség/mélység: kb. 2355 mm
Magasság: kb. 2860 mm
Nettó tömeg: kb. 5500 kg
Tengelymozgások:
X: 850 mm
Y: 500 mm
Z: 550 mm
Gyorsjárati sebességek:
X: 48m/perc
Y: 48m/perc
Z: 48m/perc
Előtolóerők:
X: 5,34 kN
Y: 5,34 kN
Z: 6,68 kN
Tengelyek szervomotorjainak nyomatéka:
X: S1 folyamatos üzemben: 16 Nm
Y: S1 folyamatos üzemben: 16 Nm
Z: S1 folyamatos üzemben: 20 Nm
Munkaasztal:
Kialakítása: masszív, precíziós felületmegmunkálású öntvényasztal
Hossz: 1000 mm
Szélesség: 500 mm
Felfogófelület: 1000 × 500 mm
Maximális terhelés: 500 kg
T-hornyok száma: 5 db
T-hornyok mérete: 18 mm
T-hornyok osztása: 100 mm
Főorsó és munkaasztal közötti minimális távolság: 100 mm
Főorsó és munkaasztal közötti maximális távolság: 650 mm
Főorsó:
Kialakítása: direkt hajtású inline főorsó
(az inline kialakításnál a motor és a főorsó közvetlen kapcsolata csökkenti a közvetítő hajtáselemek számát, ami kedvező hőstabilitást és felületi minőséget biztosít)
Szerszámbefogás: SK40
Szerszámbefogási szabvány: DIN 69871
Maximális fordulatszám: 12 000 ford./perc
Teljesítmény, S1 folyamatos üzemben: 10,5 kW
Teljesítmény, S6-30% üzemben: 26,4 kW
Nyomaték, S1 folyamatos üzemben: 50 Nm
Nyomaték, S6-30% üzemben: 125 Nm
Szerszámon keresztüli belső hűtés: 20 bar
Automatikus szerszámváltó:
Kialakítás: kétkaros megfogó
Szerszámhelyek száma: 24 db
Maximális szerszámátmérő: 78 mm
Maximális szerszámátmérő üres szomszédos helyek esetén: 120 mm
Maximális szerszámhossz: 300 mm
Maximális szerszámtömeg: 8 kg
Szerszámváltási idő: 2,5 másodperc
Pontosság:
Pozicionálási pontosság: ±0,005 mm
Ismétlési pontosság: ±0,005 mm
Hűtőfolyadék-rendszer:
Szivattyúk száma: 3 db
Szivattyúk hajtási teljesítménye: 1 kW
Hűtőfolyadék-rendszer szállítási teljesítménye: 35 liter/perc
Tartály térfogat: 200 liter
Szerszámon keresztüli belső hűtés: 20 bar
Tisztítópisztoly szivattyúmotorjának teljesítménye: 0,53 kW
Munkatéröblítés: hűtőfolyadékos forgácsöblítő rendszerrel
Tisztítópisztoly: alapfelszereltség
Forgácskezelés:
Forgácskihordó kialakítása: szalagos forgácskihordó
Forgácskocsi: alapfelszereltség
Munkatér forgácsöblítése: hűtőfolyadékos öblítőrendszerrel
Pneumatikus adatok:
Szükséges üzemi levegőnyomás: 6–8 bar
Gyártó által megadott levegőfogyasztás: 6–8 kg/m³
Elektromos adatok:
Hálózati feszültség: 400 V
Hálózati frekvencia: 50 Hz
Teljes elektromos csatlakozási érték: 20 kVA
Kiegészítő elektromos csatlakozás: 230 V
Kapcsolószekrény:
Kialakítás: zárt kivitel
Kapcsolószekrény hőszabályozása: beépített hőcserélővel
(hőcserélő feladata: az optimális belső hőmérséklet fenntartása és a szennyező részecskék bejutásának csökkentése)
Kezelés és biztonság:
Elektronikus kézikerék: hordozható kivitel
Kézikerék engedélyezőkapcsolója: igen
Kézikerék vészleállító kapcsolója: igen
Munkatérvilágítás: igen
Automatikus központi kenés: igen
-.-
Siemens SINUMERIK 828D vezérlés:
Vezérlés típusa: Siemens SINUMERIK 828D
Kezelőfelület: SINUMERIK Operate
Rendszerszoftver: SW 26X
Kijelző mérete: 10,4”
Kijelző típusa: színes kijelző
Kijelző képaránya: 4:3
CNC felhasználói memória: 5 MB
Mondatváltási idő: 2 ms
Look Ahead kapacitás: 100 mondat
Kezelhető szerszámok száma: 256 db
Előlapi USB-csatlakozás: USB 2.0
Ethernet-csatlakozás: RJ45
Memóriakártya-csatlakozás: CompactFlash
Funkciógombok száma: 16 db
Vízszintes softkey-k száma: 8 db
Függőleges softkey-k száma: 8 db
Billentyűzet: teljes QWERTY billentyűzet
Billentyűk kialakítása: védőfóliával ellátott mechanikus billentyűk
Kezelőpanel előlapi védettsége: IP65
A gépen elérhető szoftverfunkciók:
Műveletlépés-alapú programozás: ShopMill
Biztonsági rendszer: SINUMERIK Safety Integrated
Maradékanyag-felismerés: igen
Maradékanyag-megmunkálás: igen
Hálózati meghajtó kezelése: igen
3D megmunkálási szimuláció: igen
Aktuális megmunkálás grafikus követése: igen
Szerszámkezelés: igen
DIN/ISO programozás: igen
A vezérlés bemutatása:
A Siemens SINUMERIK 828D nagy teljesítményű, kompakt CNC vezérlés, amely a pontos pályavezérlést, a gyors programfeldolgozást és a műhelyszintű programozás egyszerűségét egyesíti.
A ShopMill segítségével a kezelő grafikus műveleti lépésekből építheti fel a megmunkálási programot. A gyakori marási, fúrási, zsebmarási, kontúr- és menetmegmunkálási feladatok párbeszédes formában programozhatók, miközben a hagyományos DIN/ISO programozás is rendelkezésre áll.
A 3D szimuláció lehetővé teszi a program grafikus ellenőrzését a tényleges megmunkálás előtt. A maradékanyag-felismerés és -megmunkálás hatékonyabb szerszámpályákat és egyenletesebb szerszámterhelést biztosíthat.
A programok a belső memóriában, USB-adathordozón, CompactFlash kártyán vagy hálózati meghajtón kezelhetők. A teljes QWERTY billentyűzet és az IP65-védett kezelőpanel ipari környezetben is kényelmes kezelést tesz lehetővé.
Alapfelszereltség:
Siemens SINUMERIK 828D CNC vezérlés
10,4”-os színes kijelző
SINUMERIK Operate kezelőfelület
SINUMERIK SW 26X rendszerszoftver
ShopMill műveletlépés-alapú programozás
Safety Integrated biztonsági funkciók
Maradékanyag-felismerés és -megmunkálás
3D megmunkálási szimuláció
Aktuális megmunkálás grafikus követése
Hálózati meghajtó kezelése
SK40 / DIN 69871 inline főorsó
20 baros szerszámon keresztüli belső hűtés
24 férőhelyes, kétkaros automatikus szerszámváltó
Lineáris vezetékek mindhárom tengelyen
Teleszkópos vezetékburkolatok mindhárom tengelyen
Automatikus központi kenés
Hordozható elektronikus kézikerék
Hűtőfolyadék-rendszer három szivattyúval
200 literes hűtőfolyadék-tartály
Munkatér- és forgácsöblítő rendszer
Tisztítópisztoly
Szalagos forgácskihordó
Forgácskocsi
Zárt kapcsolószekrény beépített hőcserélővel
Munkatérvilágítás
RJ45 Ethernet-csatlakozás
USB 2.0 előlapi csatlakozás
CompactFlash kártyacsatlakozás
230 V-os kiegészítő elektromos csatlakozás
Nyolc darab szintező gépláb
Opcionális:
Szoftverek és általános tartozékok:
Siemens DXF Reader szoftver
Siemens Top Surface szoftver
Siemens MyScreens licenc
SK40 / DIN 69871 induló szerszámbefogó-készlet
Munkahelyi csúszásgátló szőnyegek különböző méretekben
Gyári konfiguráció részeként rendelhető opciók:
30 férőhelyes automatikus szerszámváltó a standard 24 férőhelyes kivitel helyett
Külső, 70 baros szerszámon keresztüli hűtőrendszer
Olajleválasztó
Kapcsolószekrény-klímaberendezés
BLUM TC52IR univerzális munkadarab-mérőtapintó
BLUM ZX-Speed szerszámbemérő rendszer
Negyedik tengely előkészítése
Negyedik tengelyes komplett körasztalkészlet
Öttengelyes forgó-billenő asztal előkészítése
Negyedik és ötödik tengely vezérlési licence
Öttengelyes forgó-billenő asztal Ø100 mm-es hárompofás tokmánnyal
Az opcionális tengelyek, mérőrendszerek és gépspecifikus felszerelések utólagos beépíthetőségét minden esetben külön ellenőrizni kell.
A vezetékezést, hajtást, CNC licenceket és mechanikus előkészítést igénylő opciókat célszerű már az új gép megrendelésekor meghatározni.
