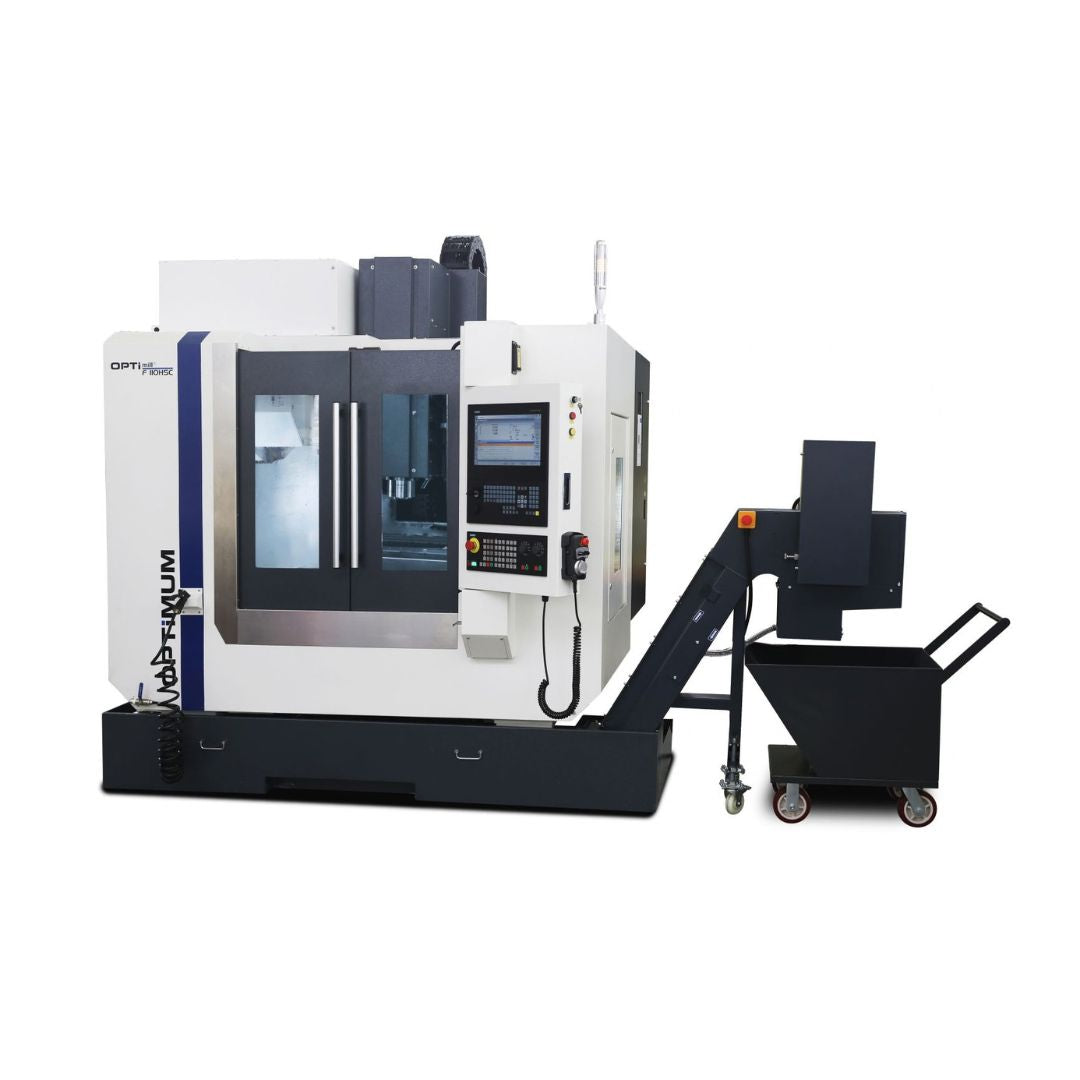

Az OPTImill F 110HSC H egy kompakt, nagy dinamikájú, háromtengelyes függőleges CNC megmunkálóközpont egyedi alkatrészek, prototípusok, készülékek, szerszámok, valamint kis- és közepes sorozatok precíz gyártásához. Elsősorban gépgyártó, szerszámgyártó, bérforgácsoló és karbantartó üzemek számára ajánlott, ahol fontos a gyors átállás, a kis helyigény és a magas termelékenység.
A gép acél, öntöttvas, alumínium és más fémek marására, fúrására, menetmegmunkálására és kontúrmegmunkálására egyaránt használható. A 650 × 400 × 500 mm-es munkatér közepes méretű alkatrészek sokoldalú megmunkálását teszi lehetővé.
A masszív, mintegy 4300 kg-os öntvényszerkezet és a nagy merevségű lineáris vezetékek stabil, pontos megmunkálást biztosítanak. A 20 szerszámhelyes automatikus szerszámváltó, a gyors tengelymozgások és az automatikus forgácskihordás csökkentik a mellékidőket és a kezelői beavatkozások számát.
A Siemens SINUMERIK 828D vezérlés ShopMill programozása és 3D szimulációja megkönnyíti az új munkadarabok gyors és biztonságos beállítását. A jól felszerelt „H” konfiguráció így kiszámíthatóbb termelést, jobb gépkihasználtságot és kedvezőbb fajlagos gyártási költséget eredményezhet.
Az OPTImill F 110HSC H fő előnye a kompakt gépmérethez társuló nagy tengelydinamika: az X és Y tengely gyorsjárata 48 m/perc, a Z tengelyé pedig 32 m/perc. A direkt hajtású, 12 000 ford./perces főorsó kedvező hőstabilitást, egyenletes működést és jó felületi minőséget biztosít.
A 20 baros szerszámon keresztüli hűtés, a szalagos forgácskihordó, a Siemens PPU290 vezérlőhardver és a kibővített szoftvercsomag olyan felszereltséget jelent, amely egyszerűbb vagy alapkiépítésű gépeknél gyakran csak külön opcióként érhető el.
Általános adatok:
Géptípus: függőleges, háromtengelyes CNC megmunkálóközpont
Típus: OPTImill F 110HSC H
CNC vezérlés: Siemens SINUMERIK 828D
Vezérlőhardver: Siemens PPU290
Főorsó kialakítása: direkt hajtású inline főorsó
Gépváz kialakítása: erősen bordázott, csavarodásmentes öntvényszerkezet
Tengelyvezetés: lineáris vezetékek mindhárom tengelyen
Tengelyhajtás: nagy nyomatékú szervohajtások
Kenési rendszer: automatikus központi kenés
Vezetékburkolatok: teleszkópos burkolatok mindhárom tengelyen
Szintező géplábak száma: 6 db
Méretek és tömeg:
Hossz: kb. 2100 mm
Szélesség/mélység: kb. 2300 mm
Magasság: kb. 2750 mm
Tömeg: kb. 4300 kg
Tengelymozgások:
X: 650 mm
Y: 400 mm
Z: 500 mm
Gyorsjárati sebességek:
X: 48 m/perc
Y: 48 m/perc
Z: 32 m/perc
Előtolóerők:
X: 3,67 kN
Y: 3,67 kN
Z: 6,68 kN
Tengelyek szervomotorjainak nyomatéka:
X: S1 folyamatos üzemben: 11 Nm
Y: S1 folyamatos üzemben: 11 Nm
Z: S1 folyamatos üzemben: 20 Nm
Munkaasztal:
Kialakítás: masszív, precíziós felületmegmunkálású öntvényasztal
Hossz: 850 mm
Szélesség: 400 mm
Felfogófelület: 850 × 400 mm
Maximális terhelés: 400 kg
T-hornyok száma: 3 db
T-hornyok mérete: 18 mm
T-hornyok osztása: 100 mm
Főorsó és munkaasztal közötti minimális távolság: 100 mm
Főorsó és munkaasztal közötti maximális távolság: 600 mm
Főorsó:
Kialakítás: direkt hajtású inline főorsó
(a direkt hajtásnál a főorsó és a motor közötti közvetlen kapcsolat csökkenti a hajtásátadó elemek számát, ez kedvezőbb hőstabilitást, egyenletesebb működést és jobb felületi minőséget biztosíthat)
Főorsóhűtés: integrált olajhűtéssel
Szerszámbefogás: SK40
Szerszámbefogási szabvány: DIN 69871
Maximális fordulatszám: 12 000 ford./perc
Teljesítmény, S1 folyamatos üzemben: 7,5 kW
Teljesítmény, S6-30% üzemben: 16,2 kW
Nyomaték, S1 folyamatos üzemben: 45 Nm
Nyomaték, S6-30% üzemben: 103 Nm
Szerszámon keresztüli belső hűtés: 20 bar
Automatikus szerszámváltó:
Kialakítás: kétkaros megfogó
Szerszámhelyek száma: 20 db
Maximális szerszámátmérő: 78 mm
Maximális szerszámátmérő üres szomszédos helyek esetén: 120 mm
Maximális szerszámhossz: 300 mm
Maximális szerszámtömeg: 8 kg
Szerszámváltási idő: 2,5 másodperc
Megmunkálási pontosság:
Ismétlési pontosság: 0,008 mm
Pozicionálási pontosság: 0,004 mm
Hűtőfolyadék-rendszer:
Szivattyúk száma: 2 db
Szivattyú teljesítmény: 900 W
Hűtőfolyadék-rendszer szállítási teljesítménye: 35 liter/perc
Tartály térfogat: 116 liter
Szerszámon keresztüli belső hűtés nyomása: 20 bar
Tisztítópisztoly szivattyúmotorjának teljesítménye: 0,53 kW
Munkatéröblítés: igen
Tisztítópisztoly: igen
Hűtés az orsófejnél: igen
Forgácskezelés:
Forgácskihordó kialakítása: szalagos forgácskihordó
Forgácsgyűjtő kocsi: igen
Forgácsöblítő rendszer: igen
Pneumatikus adatok:
Szükséges üzemi levegőnyomás: 6 bar
Gyártó által megadott levegőigény: 6–8 kg/m³
Elektromos adatok:
Hálózati feszültség: 400 V
Hálózati frekvencia: 50 Hz
Teljes elektromos csatlakozási érték: 15 kVA
Kiegészítő elektromos csatlakozás: 230 V
Kommunikációs csatlakozások:
Előlapi USB-csatlakozás: USB 2.0
Ethernet-csatlakozás: RJ45
Memóriakártya-csatlakozás: CompactFlash
Kapcsolószekrény:
Kapcsolószekrény kialakítása: zárt kivitel
Kapcsolószekrény hőszabályozása: beépített hőcserélővel
Kapcsolószekrény-klímaberendezés: opcionális
Hőcserélő feladata: az optimális belső hőmérséklet fenntartása és a szennyező részecskék bejutásának csökkentése
Kezelés és biztonság:
Elektronikus kézikerék: hordozható kivitel
Engedélyezőkapcsoló a kézikeréken: igen
Vészleállító kapcsoló a kézikeréken: igen
Munkatérvilágítás: igen
Automatikus központi kenés: igen
Safety Integrated: igen
CE megfelelőség: igen
Siemens SINUMERIK 828D PPU290 vezérlés
Vezérlés típusa: Siemens SINUMERIK 828D
Kezelőegység: Siemens PPU290
Kezelőfelület: SINUMERIK Operate
Rendszerszoftver: SW 26X
Kijelző mérete: 15,6”
Kijelző felbontása: 1366 × 768 pixel
Kijelző képaránya: 16:9
Kijelző működése: kapacitív érintőképernyő
CNC felhasználói memória: 5 MB
Mondatváltási idő: 2 ms
Look Ahead kapacitás: 100 mondat
Kezelhető szerszámok száma: 256 db
Funkciógombok száma: 16 db
Vízszintes softkey-k száma: 8 db
Függőleges softkey-k száma: 8 db
Billentyűzet: teljes QWERTY billentyűzet
Billentyűk kialakítása: védőfóliával ellátott mechanikus billentyűk
Kezelőpanel előlapi védettsége: IP65
A gépen elérhető szoftverfunkciók:
Műveletlépés-alapú programozás: ShopMill
DIN/ISO programozás: igen
Biztonsági rendszer: SINUMERIK Safety Integrated
Maradékanyag-felismerés: igen
Maradékanyag-megmunkálás: igen
Hálózati meghajtó kezelése: igen
3D megmunkálási szimuláció: igen
Aktuális megmunkálás grafikus követése: igen
Top Surface: igen
Siemens mérési ciklusok: igen
Szerszámkezelés: igen
A Siemens SINUMERIK 828D nagy teljesítményű CNC vezérlés, amely a pontos pályavezérlést, a gyors programfeldolgozást és a műhelyszintű programozás egyszerűségét egyesíti. A PPU290 kezelőegység nagy méretű érintőképernyője áttekinthető programozást és gyors hozzáférést biztosít a gép funkcióihoz.
A ShopMill segítségével a marási, fúrási, zsebmarási, kontúr- és menetmegmunkálási feladatok grafikus műveleti lépésekből állíthatók össze. A hagyományos DIN/ISO programozás szintén használható.
A 3D szimuláció lehetővé teszi a megmunkálási program ellenőrzését a tényleges programindítás előtt. A maradékanyag-felismerés, a mérési ciklusok és a Top Surface funkciók tovább növelik a programozás és a megmunkálás hatékonyságát.
Alapfelszereltség:
Erősen bordázott, csavarodásmentes öntvény gépváz
Lineáris vezetékek mindhárom tengelyen
Nagy nyomatékú szervohajtások mindhárom tengelyen
Teleszkópos vezetékburkolatok mindhárom tengelyen
Automatikus központi kenés
Masszív, precíziós megmunkálású munkaasztal
Három darab 18 mm-es T-horony
20 férőhelyes, kétkaros automatikus szerszámváltó
Hűtőfolyadék-rendszer
Forgácsöblítő rendszer
Tisztítópisztoly
Hordozható elektronikus kézikerék
Engedélyezőkapcsoló a kézikeréken
Vészleállító kapcsoló a kézikeréken
Zárt kapcsolószekrény beépített hőcserélővel
Munkatérvilágítás
230 V-os kiegészítő csatlakozás
RJ45 Ethernet-csatlakozás
USB 2.0 csatlakozás
CompactFlash kártyacsatlakozás
Hat darab szintező gépláb
Opcionális:
Szoftverek és általános tartozékok:
Siemens DXF Reader szoftver
SK40 / DIN 69871 induló szerszámbefogó-készlet
Munkahelyi csúszásgátló szőnyeg több méretben
3D nyomtatási interfész
Csak új gép gyári megrendelésekor választható opciók:
Öttengelyes forgó-billenő asztal Ø100 mm-es hárompofás tokmánnyal
BLUM TC52IR univerzális munkadarab-mérőtapintó
BLUM ZX-Speed 3D szerszámbemérő
Olajleválasztó
Külső, 70 baros szerszámon keresztüli hűtőrendszer
Szerszámon keresztüli hűtés gyári előkészítése
Kapcsolószekrény-klímaberendezés
Negyedik tengely előkészítése
Öttengelyes forgó-billenő asztal előkészítése
Negyedik és ötödik tengely CNC licence
Negyedik tengelyes komplett körasztalkészlet Ø120 mm-es hárompofás tokmánnyal és szegnyereggel
A gyártó tájékoztatása szerint ezek a gyári felszereltségi opciók utólag nem vagy csak jelentős átalakítással építhetők be, ezért azokat már az új gép megrendelésekor meg kell határozni.
