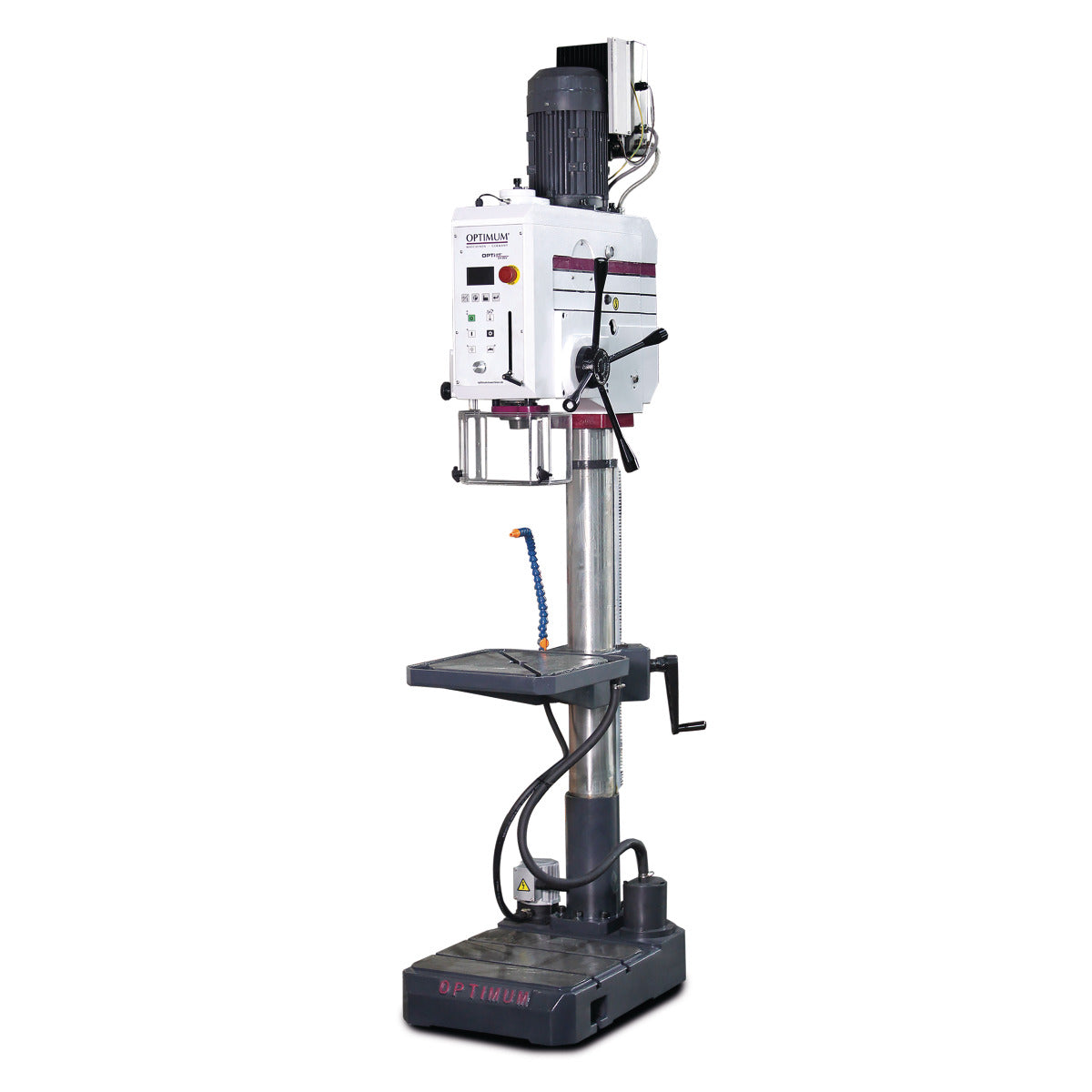

OPTIdrill DH 35V
Nagy teljesítményű hajtóműves oszlopos fúrógép fokozatmentes elektronikus fordulatszám-szabályozással, elektromos működtetésű automatikus orsóelőtolással és digitális vezérléssel
Ipari felhasználásra, nagy pontosságú fúrási és menetvágási feladatokhoz
Elektromos működtetésű automatikus orsóelőtolás
Mechanikus hajtású automatikus orsóelőtolás három előtolási fokozattal
Fokozatmentes elektronikus fordulatszám-szabályozás
Programozható előtolás-kikapcsolás
Nagyméretű, jól leolvasható digitális kijelző
Digitálisan beállítható fúrási és menetmélység
Digitális nullpont-beállítási lehetőség
Masszív, nagy merevségű öntöttvas gépszerkezet
Vastag falú öntöttvas oszlop a rezgésmentes működés és a nagy pontosság érdekében
Automatikus hajtóműkenés beépített olajszivattyúval
Edzett és köszörült főorsó a nagy futáspontosság érdekében
Edzett és köszörült hajtómű-fogaskerekek a csendes és egyenletes működésért
Jobb- és balirányú orsóforgás menetvágási műveletekhez
Zárható főkapcsoló és motorvédő kapcsoló
Orsóretesz a Morse-kúpos szerszámok gyors cseréjéhez
24 V DC vezérlőelektronika
Digitális kezelőpanel
Kivehető, 7 literes hűtőfolyadék-tartály
A gépfejbe integrált LED munkalámpa
Méretek és tömeg:
Méretek (H × Sz × Ma): 860 × 474 × 2175 mm
Oszlopátmérő: 115 mm
Nettó tömeg: 365 kg
Fúrási teljesítmény:
Maximális fúrási átmérő acélban (S235JR): 35 mm
Folyamatos fúrási teljesítmény acélban (S235JR): 26 mm
Menetvágási kapacitás acélban (S235JR): M20
Fúróasztal:
Asztalméret: 400 × 420 mm
T-hornyok száma: 2
T-horony mérete: 14 mm
Asztal körbeforgathatósága: 360°
Asztal terhelhetősége: 200 kg
Maximális orsó–asztal távolság: 800 mm
Minimális orsó–asztal távolság: 65 mm
Fordulatszám:
Fordulatszám-tartomány: 30–2950 ford./perc
Sebességtartományok száma: 4
Fordulatszám-szabályozás: elektronikus, fokozatmentes
Orsó:
Orsólöket: 125 mm
Orsóhüvely átmérője: 60 mm
Orsókúp: MK4 (Morse-kúp 4)
Kinyúlás: 285 mm
Automatikus orsóelőtolás: 0,05 / 0,10 / 0,15 mm/fordulat
Előtolási fokozatok száma: 3
Gépalap:
Maximális orsó–gépalap távolság: 1217 mm
Gépalap mérete: 659 × 420 mm
T-hornyok száma: 2
T-horony mérete: 14 mm
T-hornyok távolsága: 150 mm
Elektromos adatok:
Hajtómotor teljesítménye: 2,2 kW
Hűtőfolyadék-szivattyú teljesítménye: 0,1 kW
Tápfeszültség: 400 V
Hálózati frekvencia: 50 Hz
Alapfelszereltség:
Kulcs nélküli precíziós fúrótokmány 1–16 mm
Morse-kúp átalakító MK4 / B16
