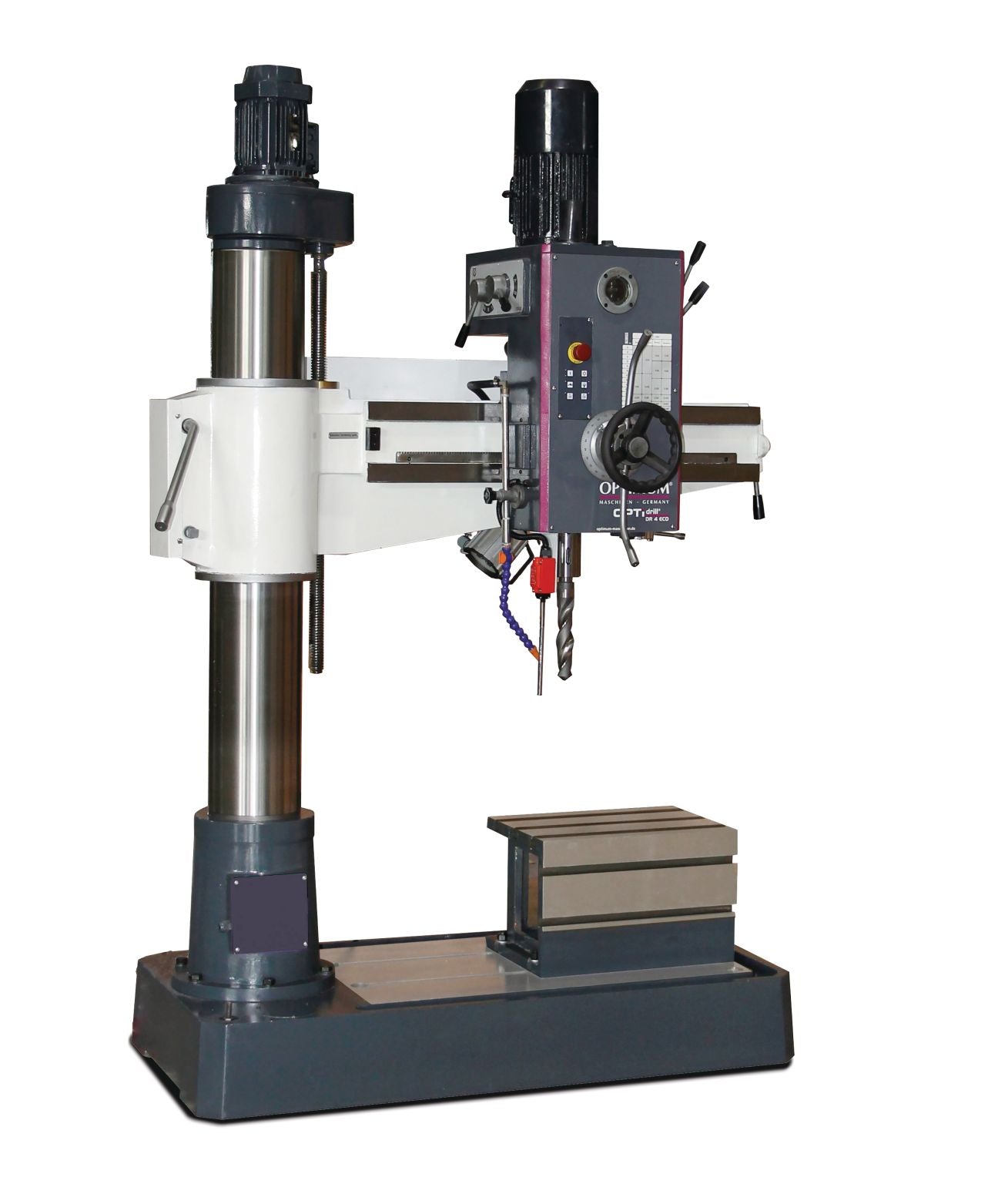

OPTIdrill RD 4E
Precíziós sugárfúrógép fúráshoz, dörzsárazáshoz és menetvágáshoz
Az OPTIdrill RD 4E robusztus felépítésű ipari sugárfúrógép, amely nagy méretű és nehéz munkadarabok pontos megmunkálására készült
A vízszintesen mozgatható fúrófej és a motorosan állítható sugárkar lehetővé teszi a nagy munkaterület gyors elérését a munkadarab áthelyezése nélkül
A gép kiváló választás fúrási, dörzsárazási és menetvágási feladatokhoz műhelyekben és gyártóüzemekben
Sokoldalúan alkalmazható fúráshoz, dörzsárazáshoz és menetvágáshoz
Elektromosan fékezett főorsómotor a gyors és biztonságos leállítás érdekében
24 V DC vezérlőfeszültségű kezelőszervek, kétcsatornás biztonsági lánccal a DIN EN 12717 szabványnak megfelelően
Nagy szilárdságú, vastag falú öntvény gépváz és oszlop a maximális stabilitás és rezgésmentes működés érdekében
Nagy munkatartomány a vízszintesen állítható fúrófejnek köszönhetően
Motoros sugárkar-emelés nagy teljesítményű emelőmotorral és emelőorsóval
Nagy teherbírású, csavarodásmentes sugárkar szerkezet
Edzett és precíziósan köszörült sugárkar-vezetékek a pontos vezetés és a hosszú élettartam érdekében
Olajfürdős hajtómű a csendes működésért és a hosszú élettartamért
Edzett és precíziósan köszörült króm-nikkel acél hajtóműfogaskerekek az egyenletes nyomatékátvitel érdekében
A fúrófej és az oszlop külön-külön vagy egyidejűleg mechanikusan rögzíthető, illetve kioldható
Jobb- és balirányú orsóforgás menetvágási műveletekhez
Nagyméretű, precíziós kivitelű befogóasztal
Edzett és köszörült befogófelület párhuzamos T-hornyokkal
Nagyméretű géptalp T-hornyokkal nagyobb munkadarabok közvetlen befogásához
Beépített LED gépvilágítás
Beépített hűtőfolyadék-rendszer, a hűtőfolyadék-tartály a géptalpban
Túlterhelés elleni motorvédelem
Áttekinthető, ergonomikus kezelőpanel
A befogóasztal az alapfelszereltség része
Méretek és tömeg:
Méretek (H × Sz × M): 1550 × 750 × 2200 mm
Nettó tömeg: 800 kg
Fúrási teljesítmény:
Maximális fúrási átmérő acélban (S235JR): 35 mm
Folyamatos üzemi fúrási teljesítmény acélban (S235JR): 32 mm
Fordulatszám:
Fordulatszám-tartomány: 75–1220 ford./perc
Fordulatszám-fokozatok száma: 6
Orsó:
Orsókúp: MK4
Orsólöket: 200 mm
Automatikus orsóelőtolás
Előtolási sebesség: 0,10 / 0,16 / 0,25 mm/fordulat
Előtolási fokozatok száma: 3
Mozgástartomány:
Fúrófej vízszintes elmozdulása (X): 570 mm
Gémbalkon függőleges elmozdulása (Z): 500 mm
Orsó–oszlop távolság: 300–870 mm
Orsó–befogóasztal távolság: 260–1000 mm
Befogóasztal:
Asztalméret: 460 × 320 mm
Asztalmagasság: 300 mm
Edzett és köszörült felület párhuzamos T-hornyokkal
Géptalp:
Munkafelület: 1400 × 700 mm
T-hornyok száma: 2
T-hornyok mérete: 16 mm
T-hornyok osztása: 200 mm
Elektromos adatok:
Tápfeszültség: 3 × 400 V
Hálózati frekvencia: 50 Hz
Motorok:
Főorsómotor: 2,2 kW
Gémbalkon emelőmotor: 0,75 kW
Alapfelszereltség:
Befogóasztal
Morse-kúpos szűkítőpersely MK4/MK3
Morse-kúpos szűkítőpersely MK4/MK2
